زانو چپقی چیست و چه کاربردی دارد؟

در سیستم‌های لوله‌کشی، انتخاب اتصال مناسب به اندازه انتخاب خود لوله اهمیت دارد. هر اتصال برای شرایط خاصی طراحی شده و استفاده صحیح از آن، علاوه‌بر افزایش ایمنی، باعث بهبود عملکرد و کاهش احتمال نشتی می‌شود. زانو چپقی یکی از اتصالات پرکاربرد در صنایع مختلف است که برای تغییر مسیر جریان سیال در فضاهای محدود یا مسیرهای خاص مورد استفاده قرار می‌گیرد. در ادامه با این اتصال، انواع، ویژگی‌های فنی و کاربردهای آن بیشتر آشنا می‌شویم.

زانو چپقی چیست؟

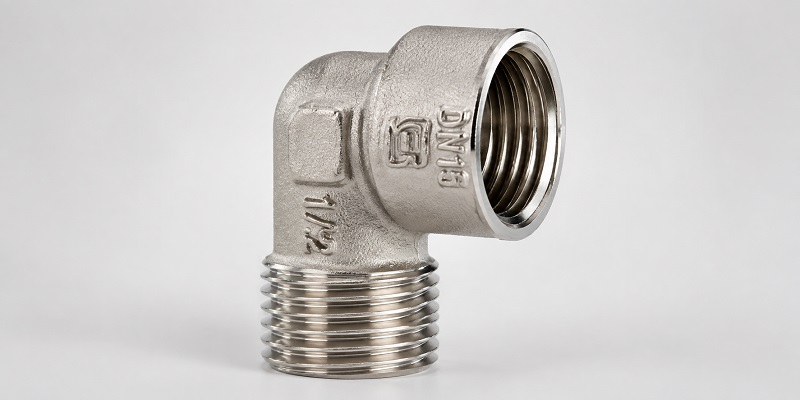

زانو چپقی یکی از انواع اتصالات لوله‌کشی است که برای تغییر مسیر لوله و ایجاد اتصال بین دو بخش از مسیر لوله‌کشی استفاده می‌شود. این اتصال در گروه اتصالات زانویی قرار می‌گیرد و در سیستم‌های مختلف لوله‌کشی ساختمان به‌کار می‌رود. از نظر ساختار، زانو چپقی از یک بخش زانویی و یک بخش چپقی (نری) تشکیل شده است؛ به‌همین‌دلیل این نوع اتصال را «زانو چپقی» می‌نامند. به بیان ساده، زانو چپقی یعنی اتصال زانویی دارای خروجی چپقی.

انواع زانو چپقی

زانو چپقی را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد و هر دسته برای شرایط متفاوتی از اجرای خطوط لوله در نظر گرفته می‌شود. شناخت این دسته‌بندی‌ها به انتخاب اتصال متناسب با ساختار سیستم و نیاز پروژه کمک می‌کند. در ادامه، انواع زانو چپقی را از جنبه‌های مختلف بررسی می‌کنیم.

انواع زانو چپقی از نظر نوع اتصال

یکی از روش‌های رایج برای تفکیک زانوهای چپقی، توجه به شیوه اتصال آن‌ها به لوله است. بر این اساس، این اتصالات می‌توانند در مدل‌های دنده‌ای، پرسی، جوشی و در برخی سیستم‌ها پوش‌فیت عرضه شوند. نوع اتصال باید متناسب با لوله، تجهیزات موجود و روش اجرای خط انتخاب شود.

• زانو چپقی دنده‌ای (رزوه‌ای): دارای اتصال رزوه‌ای نر و ماده؛ یکی از رایج‌ترین انواع زانو چپقی.

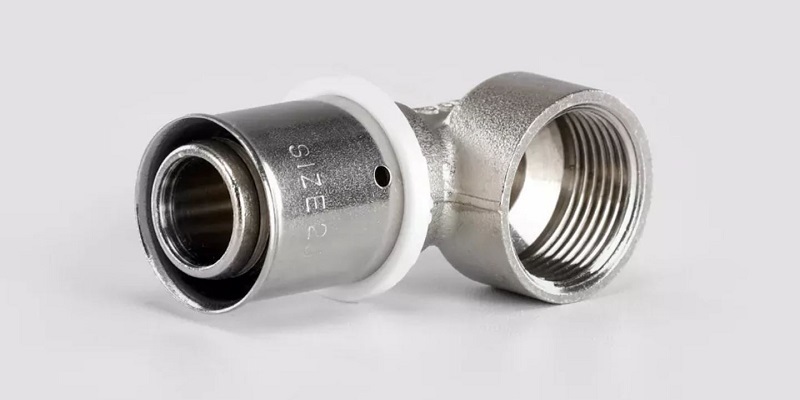

• زانو چپقی پرسی: برای سیستم‌های لوله‌کشی پرسی و اتصال با ابزار پرس.

• زانو چپقی جوشی: مناسب برای اتصال به لوله از طریق جوشکاری در سیستم‌های صنعتی و فرآیندی.
• زانو چپقی پوش‌فیت: مناسب برای سیستم‌های لوله‌کشی با اتصال فشاری و بدون نیاز به رزوه یا جوش.

انواع زانو چپقی از نظر جنس

جنس بدنه نیز یکی از عوامل مهم در دسته‌بندی زانو چپقی است و انتخاب آن به نوع سیستم لوله‌کشی و شرایط استفاده بستگی دارد. این اتصال در جنس‌هایی مانند فولاد، استنلس استیل، چدن، چدن گالوانیزه و انواع پلیمری تولید می‌شود و هرکدام در پروژه‌ها و سیستم‌های مشخصی مورد استفاده قرار می‌گیرند.

• زانو چپقی فولادی: مناسب برای استفاده در خطوط لوله‌کشی فلزی و کاربردهای صنعتی که اتصال فولادی مورد نیاز است.
• زانو چپقی پلیمری: زانو چپقی پلیمری از موادی مانند پلی‌پروپیلن (PP) تولید می‌شود و در برخی سیستم‌های لوله‌کشی پلیمری کاربرد دارد.

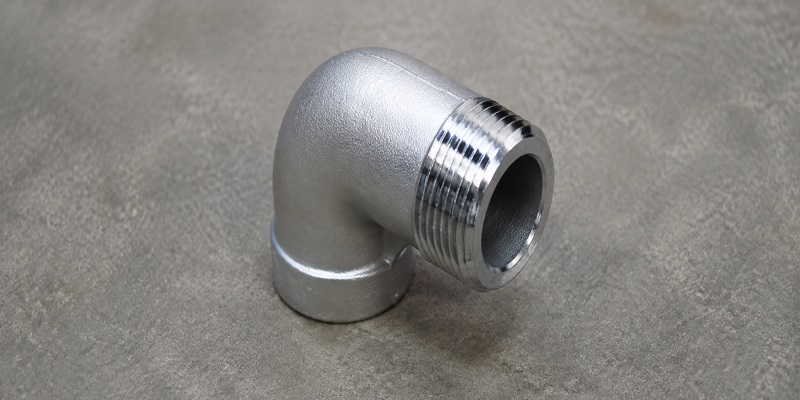

• زانو چپقی استیل: مورد استفاده در سیستم‌هایی که جنس استیل و مقاومت دربرابر خوردگی اهمیت دارد.

• زانو چپقی چدنی: مناسب برای برخی شبکه‌های لوله‌کشی و تأسیسات که از اتصالات چدنی استفاده می‌کنند.
• زانو چپقی چدن گالوانیزه: دارای پوشش گالوانیزه و در سیستم‌های لوله‌کشی و تأسیساتی متناسب با این نوع اتصال مورد استفاده قرار می‌گیرد.

انواع زانو چپقی از نظر زاویه

زاویه زانو چپقی مشخص می‌کند مسیر لوله پس از عبور از اتصال، با چه میزان تغییر جهت ادامه پیدا کند. بر اساس زاویه، این اتصالات در مدل‌های مختلفی تولید می‌شوند که انتخاب آن‌ها به مسیر طراحی‌شده در شبکه لوله‌کشی بستگی دارد.

• زانو چپقی ۹۰ درجه: رایج‌ترین نوع برای تغییر مسیر عمود بر مسیر اصلی.

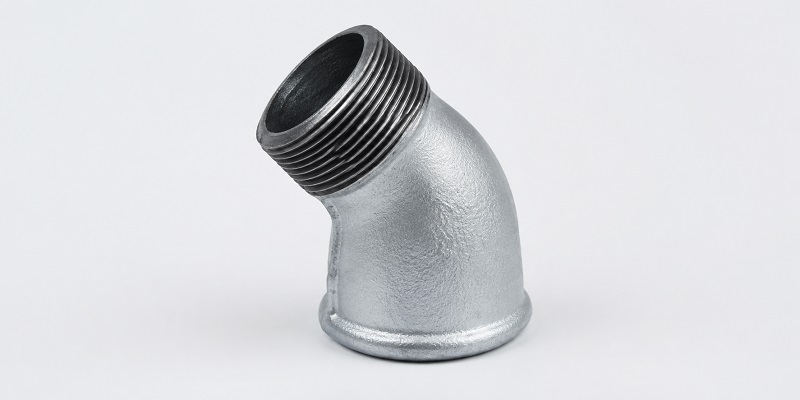

• زانو چپقی ۴۵ درجه: برای تغییر مسیر با زاویه کمتر.

مشخصات و ویژگی‌های فنی زانو چپقی

آگاهی از مشخصات فنی زانو چپقی به انتخاب صحیح این اتصال متناسب با نوع خط لوله و شرایط پروژه کمک می‌کند. این مشخصات باتوجه‌به جنس، نوع اتصال و کاربرد این محصول ممکن است متفاوت باشد؛ بنابراین پیش از خرید، بررسی مشخصات زانو چپقی اهمیت دارد. مهم‌ترین مشخصات فنی این اتصال عبارت‌اند از:

• زاویه تغییر مسیر: معمولاً ۹۰ درجه است و مدل‌های ۴۵ درجه نیز تولید می‌شوند.
• نوع اتصال: زانو چپقی دارای یک طرف نر (روپیچ) و یک طرف ماده (توپیچ) است.
• جنس: در انواع فولاد سیاه دنده‌ای، چدن گالوانیزه، استنلس استیل گریدهای ۳۰۴ و ۳۱۶ و انواع پلیمری مانند پلی‌پروپیلن تولید می‌شود.
• سایز: در مدل‌های فلزی، سایزهای متداول معمولاً از ۱/۲ تا ۴ اینچ هستند؛ در انواع پلیمری نیز سایزهای مختلفی از جمله ۲۰ تا ۱۲۵ میلی‌متر عرضه می‌شود.
• فشار کاری: میزان فشار قابل تحمل به جنس و مدل اتصال بستگی دارد؛ برخی انواع فلزی در رده‌های PN10 و PN16 و مدل‌های پلیمری پرفشار تا ۱۶ بار عرضه می‌شود.

کاربردهای زانو چپقی

در هر جایی که نیاز به تغییر مسیر خطوط لوله وجود داشته باشد، زانو چپقی کاربرد دارد. این اتصال در بخش‌های مختلف شبکه‌های لوله‌کشی برای تغییر جهت مسیر و اتصال بخش‌های مختلف خط مورد استفاده قرار می‌گیرد. به‌همین‌دلیل، زانو چپقی را می‌توان در پروژه‌های ساختمانی، صنعتی و تأسیساتی در بخش‌های مختلف مشاهده کرد. مهم‌ترین کاربردهای زانو چپقی عبارت‌اند از:

• صنایع نفت و گاز: در خطوط انتقال و شبکه‌های لوله‌کشی
• صنایع پتروشیمی: در خطوط و تجهیزات فرایندی
• تأسیسات ساختمانی: در اجرای شبکه‌های لوله‌کشی و تأسیسات
• نیروگاه‌ها: در سیستم‌های لوله‌کشی و انتقال سیالات
• سیستم‌های انتقال آب: برای تغییر مسیر و اتصال خطوط
• خطوط بخار: در مسیرهای انتقال و توزیع بخار
• صنایع غذایی: در خطوط لوله واحدهای تولیدی و فرآوری
• کارخانه‌ها و واحدهای صنعتی: در شبکه‌های مختلف لوله‌کشی و انتقال سیالات

عوامل موثر بر قیمت زانو چپقی

قیمت این اتصال به عوامل مختلفی بستگی دارد و پیش از خرید باید همه آن‌ها را در نظر گرفت. مهم‌ترین عامل، جنس زانو است؛ به‌عنوان مثال، مدل‌های استیل معمولاً قیمت بیشتری نسبت به نمونه‌های فولادی یا چدنی دارند. سایز، ضخامت، رده فشاری، نوع اتصال، برند تولیدکننده، استاندارد ساخت و نوسانات بازار مواد اولیه نیز بر قیمت زانو تأثیر مستقیم می‌گذارند. علاوه‌براین، خرید از تولیدکنندگان معتبر و انتخاب محصول متناسب با شرایط پروژه، می‌تواند از هزینه‌های تعمیر و تعویض در آینده جلوگیری کرده و انتخابی مقرون‌به‌صرفه‌تر را رقم بزند.
