انواع اتصال تیر به ستون در سازه فولادی و نکات اجرایی آن
سازههای فولادی متشکل از نقاط اتصال متعددی هستند که یکی از مهمترین آنها، اتصالات تیر به ستون است که باعث هدایت نیرو و یکپارچه شدن سازه شده و دستهبندی مختص به خود را دارد. دستهبندی اصلی آن شامل مدل صلب یا گیردار و همینطور، مدل مفصلی میشود که هر یک مشخصات ویژهای دارند و در بخشهای مختلفی مورداستفاده قرار میگیرند. ضمنا، اتصال تیر به ستون براساس رفتار سازهای یا همان صلبیت، شکل هندسی، سبک اجرا و متریال مصرفی کارکرد متفاوتی دارد. باتوجهبه تفاوت کارکرد باید به مواردی همچون مدل الحاق، نحوه بارگذاری و الزامات اجرایی توجه کافی داشته باشید. دراینراستا، باید با انواع اتصالات تیر به ستون در سازه فولادی و نکات اجرایی آن آشنا شوید که توضیحات مربوطه را در ادامه مطلب آوردهایم.
دستهبندی انواع اتصالات تیر به ستون
یکی از مهمترین نواحی اعضای سازهای، اتصالات تیر به ستون است. وجود آنها در اتصالات فولادی تاثیر قابلتوجهی بر میزان فرمپذیری، رفتار لرزهای و امنیت سازهها میگذارد. جهت برآورد درست اتصال بایستی انواع آنها را باتوجهبه فاکتورهای معین دستهبندی کرد. درکل، برمبنای پارامترهای اصلی دستهبندی شده است که درادامه به آنها اشاره کردهایم:
- شکل و اجزای هندسی
- رفتار سازه و میزان صلبیت
- مصالح مصرفی و شرایط پروژه موردنظر
- نحوه اجرا ازجمله پیچی، جوشی یا ترکیبی
- مدل نیروی منتقلشونده مانند لنگر، برش و نیروهای محوری
هرکدام از این پارامترهای ذکرشده میتوانند کارکرد سازه را تعیین کرده و تاثیر مستقیمی بر سبک اجرایی، میزان امنیت، شکلپذیری و صلبیت بگذارند. ازاینرو، باید در زمان طراحی توجه ویژهای به آنها داشت.
انواع اتصال تیر به ستون فلزی بر حسب صلبیت
رفتار سازهای یا صلبیت بهعنوان اصلیترین فاکتور دستهبندی اتصالات تیر به ستون شناخته میشود و مواردی نظیر درصد انتقال ممان خمشی و محدودیت دوران نسبی میان تیر و ستون را تعیین میکند. درواقع، چنانچه دو عضو سازه نسبت به هم دچار چرخش محسوسی نشوند و ممان خمشی را بهصورت کامل انتقال دهند، از آنها با نام صلب یاد میکنند. بهبیانسادهتر، اتصالات صلب وظیفه انتقال نیرو به اجزای دیگر را برعهده دارند. در این مدل، زاویه میان اجزای سازه حفظ شده و حرکت چرخشی بسیار کمی رخ میدهد. درکل، باتوجهبه آییننامهها و فاکتورهای مهندسی، پیوند تیر به ستون ازلحاظ رفتار سازهای شامل دو گروه زیر میشود:
- اتصال صلب یا گیردار (Rigid / Moment Connection)
مدل گیردار کاملا صلب است و مانع از حرکت تیر در هر جهتی میشود. در این مدل، لنگر خمشی (moment) و نیروی برشی از تیر به ستون هدایت شده و جهت رسیدن به این صلبیت، نیاز به نصب ورقهای اتصال گیردار است. بعلاوه تامین گیرداری اغلب با ترکیبی از ورقهای زیرسری تحتعنوان نشیمن و ورق روسری یا کله گاوی حاصل میشود. همچنین، ورق یا نبشی جان را هم میتوان بهمنظور تقویت صلبیت و دوام بیشتر بکار گرفت. ضمنا، این مدل را میتوان بهشکل ورق انتهایی فلنجی، ورق اسپلایس پیچ و مهرهای یا بهصورت مستقیم ازطریق جوش اجرا کرد که هرکدام از آنها مزایا و معایب مختص به خود را دارند.

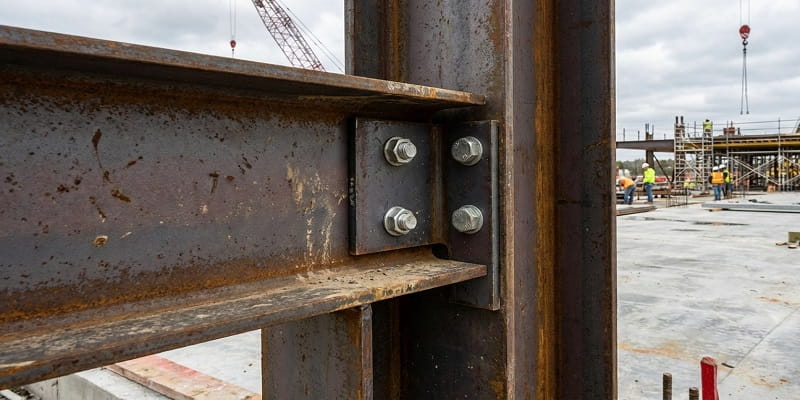

- اتصال مفصلی (Simple / Pinned Connection)
در مدل مفصلی، حرکت تیر نسبت به ستون در جهتهای X و Y محدودیت دارد ولی میتواند دوران آزاد داشته باشد. در مدل مفصلی، لنگر خمشی منتقل نمیشود و نیازی به تعبیه ورقهای اتصال گیردار نیست. فقط قسمتهای بالا و پایین تیر توسط جوش به ستون وصل میشوند. در طراحی آن هم از یک نشیمن متشکل از ورق و نبشی نشیمن استفاده میکنند و در صورت لزوم هم میتوان از ورق یا نبشی جان استفاده کرد. همانطور که قبلا اشاره شد، با ورق یا نبشی جان میتوان نیروها را بهتر منتقل کرد و میزان پایداری را بهبود بخشید. بعلاوه در اتصالات پیچی امکان ایجاد پیوند مفصلی با یک ورق جان وجود دارد.
انواع اتصال تیر به ستون فلزی بر حسب شکل هندسی
دستهبندی اتصالات تیر به ستون محدود به رفتار سازهای نمیشود و ازنظر شکل هندسی و مدل تعبیه اجزای تقویتی هم طبقهبندی مختص به خود را دارد. درواقع، پارامتر مربوطه در این بخش شامل مدل نصب و شکل قطعات ازجمله نبشی، سپری، ورق انتهایی، ورق تودلی، نشیمن، کله گاوی و سایر اعضای تقویتی میشود. شکل هندسی و سبک قرارگیری آنها تاثیر بسزایی بر صلبیت، نحوه انتقال نیروها، روش اجرای جوش یا پیچ و میزان پیچیدگی سازه میگذارد. بههمیندلیل، انتخاب صحیح هندسه اتصال میتواند بر کارکرد سازه تاثیر مثبتی گذاشته و به بهینهسازی آن کمک کند و ازطرفی هم، سرعت اجرای کار را افزایش دهد. درادامه مدلهای مرسوم اتصالات برپایه شکل هندسی آورده شده است:
- اتصالات قابشده
- اتصالات نشسته تقویتشده

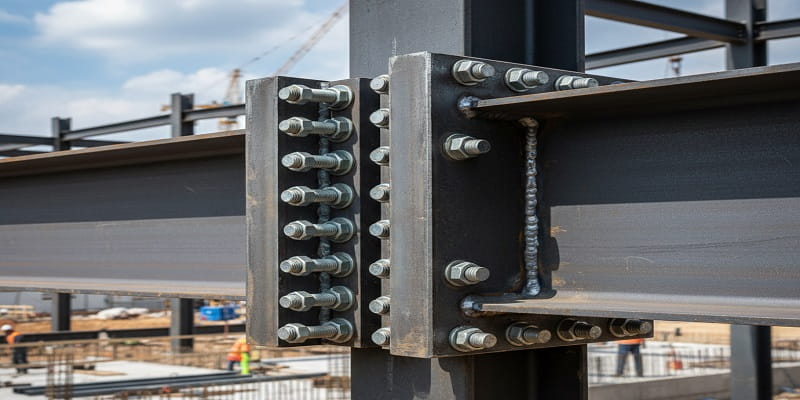

- اتصالات فلنجی (ورق انتهایی)
- اتصالات با سپری (پروفیل سپری)
- اتصالات نشسته ساده یا تقویت نشده
- اتصالات با نبشی جان، ورق فوقانی و تحتانی
نکات اجرایی هنگام اتصال تیر به ستون
در اجرای اتصال تیر به ستون، رعایت ضوابط آییننامهای و اصول فنی نقش بسیار مهمی در عملکرد نهایی سازه دارد. انتخاب نوع اتصال و نحوه اجرای آن باید با درنظر گرفتن شرایط طراحی، نوع سازه و محدودیتهای اجرایی انجام شود تا تعادل مناسبی بین ایمنی، پایداری و هزینه ایجاد گردد. همچنین آگاهی از هزینه مصالح، از جمله قیمت تیرآهن، میتواند در تصمیمگیریهای دقیقتر و مدیریت بهتر بودجه پروژه مؤثر باشد. در ادامه سایر نکات را به تفصیل بررسی میکنیم:
- انتخاب نوع اتصال (مفصلی یا گیردار) بر اساس تحلیل سازه، نوع قاب و شرایط پروژه انجام شود
- استفاده از سختکنندهها (استیفنر) برای جلوگیری از کمانش موضعی در ناحیه اتصال
- اجرای دقیق اتصالات مطابق با آییننامهها و استانداردهای فنی
- استفاده از اتصالات مفصلی در سازههای سبک برای کاهش هزینه و حفظ عملکرد مناسب
- توجه به شرایط محیطی و بارهای وارد بر سازه در انتخاب نوع اتصال
در نهایت، انتخاب و اجرای صحیح اتصال تیر به ستون به شرایط کلی سازه و الزامات طراحی بستگی دارد و رعایت این نکات میتواند به افزایش دوام و کارایی سازه کمک کند.
