ناودانی چیست و انواع آن

ناودانی چیست و انواع آن

آخرین بروزرسانی: دوشنبه 20 اردیبهشت 14000

از جمله پروفیل‌های بازی که کاربرد فراوانی در ساخت پایه و قاب‌های سازه‌ها دارند ناودانی است. در این مطلب به شما خواهیم گفت ناودانی چیست و انواع ناودانی را نیز مطرح خواهیم نمود. ناودانی صنعتی و ساختمانی یک پروفیل است که از نظر شکل هندسی شبیه U انگلیسی است. سطح مقطع ناودانی از یک جان به صورت افقی و دو بال به صورت عمودی تشکیل شده است. در این مقاله به بررسی انواع ناودانی، استانداردها و کاربردهای این پروفیل خواهیم پرداخت.



ناودانی چیست؟

ناودانی جنس‌های مختلفی دارد که از جمله می‌توان به نوع گالوانیزه، آلومینیوم و استنلس استیل اشاره کرد، البته در تولید این مقطع صنعتی و ساختمانی علاوه بر فولادهای کربنی و پوشش‌دار گالوانیزه از کامپوزیت‌های پلیمری، آلومینیوم، فولادهای ضدزنگ نیز می‌توان استفاده کرد. توجه داشته باشید که قیمت ناودانی در جنس‌های مختلف متفاوت است. نوع آلومینیوم از نظر وزنی معمولا سبک‌تر است و قابلیت شکل‌پذیری استحکام تقریبا بالایی دارد. بیشترین کاربرد آن معمولا در ساخت چارچوب‌های در و پنجره، شاسی تریلرها و اسکلت سازه‌ها است و آلیا‌ژهای به کار رفته در آن معمولا در مجموعه سری ۶۰۰۰ قرار دارد. ابعاد استاندارد نوع استیل ۸، ۱۰، ۱۲، ۱۴ و ۱۶ و ارتفاع‌های ۳۰ تا ۴۰ میلی‌متر تولید می‌شوند.
علاوه بر این ناودانی از نظر شکل ظاهر در دو نوع ساده و مشبک قرار دارد، در ادامه به اختصار هر یک از آن‌ها را مورد بررسی قرار خواهیم داد.



ناودانی یا همان پروفیل U شکل در اجناس مختلف گالوانیزه، آلومینیوم، فولادی، کامپوزیتی و... در دو حالت مشبک و ساده با استفاده از روش‌های فابریک و پرسی تولید و در صنایع مختلف از جمله ساختمان استفاده می‎‌شود.



انواع ناودانی

ناودانی بر اساس شکل ظاهری مثل ساده یا مشبک بودن بدنه، وزن، شکل سطح مقطع، کاربرد و نحوه تولید انواع مختلفی دارد که در ادامه به تفکیک توضیح داده خواهد شد.

تقسیم‌بندی ناودانی بر اساس شکل ظاهری:

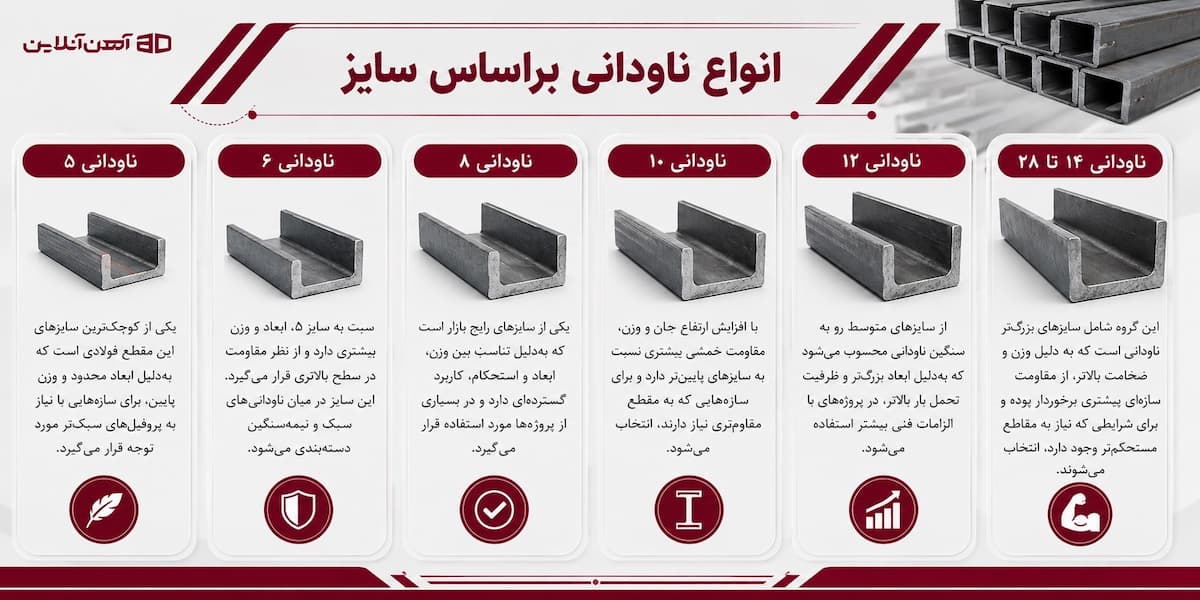

انواع ناودانی همانطور که اشاره شد، این محصول از نظر ظاهر در دو نوع ساده و مشبک ارائه می‌شود. نوع ساده که اغلب در ساخت پل‌های باربر مورد استفاده قرار می‌گیرد، در سایزهای ۸، ۱۰، ۱۲، ۱۴ و ۱۶ موجود است و در ارتفاع‌های متنوعی تولید می‌شود که معمولا بین ۳۰ تا ۴۰۰ میلی‌متر متغییر است. این نوع دو نوع صنعتی و ساختمانی دارد.

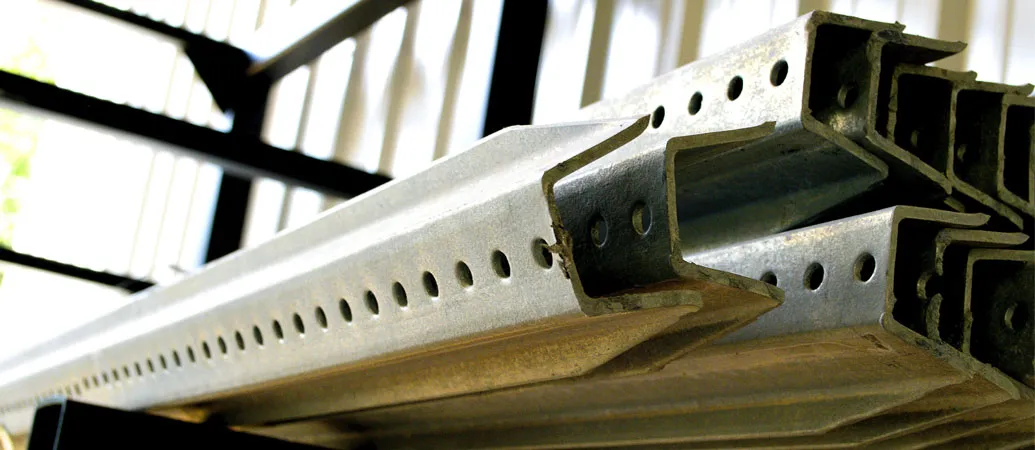

این در حالی است که نوع مشبک معمولا در تولید قفسه‌های فولادی مورد استفاده قرار می‌گیرد. تصویر زیر تفاوت این دو نوع ناودانی را نشان می‌دهد.

شمایی از انواع ناودانی مشبک و ساده

طبقه‌بندی انواع ناودانی بر اساس شکل سطح مقطع:

  • UPE
  • UPN
  • ناودانی اروپایی یا UNP

ناودانی را می‌توان از نظر شکل بال در یک دسته‌بندی دیگری قرار داد که عبارتند از UPE و UPN؛ تفاوت این دو نوع در شکل ظاهری بال‌ها است. بال‌های UPE، صاف بوده و به صورت موازی است در حالی که بال‌های نوع UPN مخروطی شکل است.
نوع دیگر نیز وجود دارد که ضخامت بیشتری داشته و از نظر وزنی نیز سنگین‌تر است که به آن ناودانی اروپایی یا UNP می‌گویند. این نوع معمولا در پروژه‌های بزرگ و صنعتی مورد استفاده قرار می‌گیرند.

شمایی از انواع ناودانی UPE و UPN



ناودانی UNP اروپایی

به این نوع UNP می‌گویند. این نوع ناودانی در مقایسه با سایر ناودانی‌های موجود در بازار وزن سنگین‌تری را دارد. کاربرد آن‌ها اکثرا در پروژه‌های صنعتی و بزرگ است. به این مورد توجه داشته باشید که این نوع ضخامت بیشتری دارد همین امر سبب گردیده تا نسبت به سایر نوع‌ها وزن بیشتری داشته باشد.

کاربردهای ناودانی اروپایی

همان ‌گونه که در قسمت بالا اشاره نمودیم این نوع به دلیل دارا بودن وزن سنگین در پروژه‌های خاصی مورد استفاده قرار می‌گیرد که به برخی از این موارد اشاره می‌نماییم:

  • به شکل جفت یا تکی در بادبندها
  • به صورت دوبل و یا تکی در تیرها
  • به شکل قوطی یا جفت در ستون‌ها
  • برای ساخت خرپاها به شکل جفت



انواع ناودانی بر اساس روش تولید:

  • ناودانی پرسی: این نوع با روش پرس ورق‌های فلزی تهیه می‌شود.
  • ناودانی فابریک: برای این نوع، شمش فلزی مستقیما نورد گرم یا سرد شده و خروجی ناودانی است و البته ناودانی فابریک خود دو نوع نورد گرم و سرد دارد.
    تصویر زیر تفاوت شماتیک دو نوع فابریک و پرسی را نمایش می‌دهد.

شمایی از انواع ناودانی فابریک و مشبک

ناودانی از نظر کاربرد هم انواع سبک و سنگین دارد که در ادامه توضیح داده خواهد شد:

ناودانی سبک و ناودانی سنگین

اگر شما به این محصول نیاز پیدا کردید برای اینکه بتوانید انتخاب دقیق‌تری را داشته باشید قبل از خریداری باید مواردی را مدنظر قرار دهید از جمله اینکه، ناودانی سبک نیاز شما را رفع می‌کند یا سنگین. با داشتن اطلاع در این زمینه می‌توانید محصول مدنظر خود را گزینش نمایید. به صورت متداول ناودانی‌ها به صورت سبک تولید می‌شوند. ناودانی سبک یعنی ناودانی که وزن آن از وزن تعریف شده در جدول استاندارد اشتال کمتر است. به عبارت ساده‌تر ابعاد و وزن این محصول با اندازه‌های ثبت شده در جدول مهندسی محاسباتی تطابقی ندارد. معمولا از میزان استاندارد در نظر گرفته شده کمتر است، به همین منظور به آن ناودانی سبک می‌گویند.

ناودانی سنگین از لحاظ وزن و ابعاد تعریف شده کاملا با جدول اشتال برابر می‌باشد. به عبارتی این محصول براساس اندازه‌های ثبت شده در جدول محاسباتی تولید می‌گردد. این محصول فولادی در تعدادی از کارخانه‌های داخلی کشور همچنین در برخی از کشورهای اروپایی تولید می‌شود. از ابزارهای بسیار دقیق که مورد استفاده طراحان، محاسبه‌گران و مهندسان ساختمانی قرار می‌گیرد جدول اشتال محصولات فولادی می‌باشد. استفاده از این جدول استاندارد سبب گردیده تا در محاسبات صرفه‌جویی شود، همچنین زمان محاسبات نیز کاهش یابد. پس در یک بیان کلی می‌توانیم این گونه بیان کنیم که ناودانی سبک و سنگین در ابعاد، وزن استانداردهای رعایت شده در زمان تولید، الگوی اشتال، قیمت و کاربرد محصول با یکدیگر تفاوت دارند. قیمت در نظر گرفته شده برای هر دو نوع سبک و سنگین نیز براساس معیارهایی مانند وزن، سایز و… سنجیده می‌شود. کارخانه‌هایی مانند شکفته، فایکو، ناب و… هر دو نوع این محصول را تولید می‌نمایند.



روش‌های تولید ناودانی

همانطور که اشاره شد، ناودانی‌ها به دو صورت تولید می‌شوند:

  1. روش پرسی: در این روش از ورق فولادی استفاده می‌کنند، پس می‌توان این گونه بیان کرد که ماهیت آن از ورقه‌های فولادی است. دستگاهی به نام رول فرمینگ شکل نهایی این نوع پروفیل را مشخص می‌نماید و با پرس به شکل ناودانی در می‌آید.
  2. روش فابریک: از همان مرحله‌ ابتدایی تولید به صورت ناودانی خارج می‌شود و به دو صورت ناودانی نورد سرد و ناودانی نورد گرم دسته‌بندی می‌شود.



استانداردهای ناودانی

همان‌طور که در بخش کاربردهای ناودانی بیان کردیم، این محصول فولادی از نظر کاربرد به دو صورت U و C تعریف شده است؛ به همین منظور دو استاندارد UPE و UPN را در نظر گرفته‌اند. اما تفاوت این دو استاندارد در بال‌های به کار رفته شده در هر یک از این دو مورد است. استاندارد UPE بال‌های موازی دارد و برای ناودانی C اختصاص پیدا کرده است در حالی که استاندارد UPN بال‌های مخروطی شکل دارد و برای ناودانی‌ U مورد استفاده قرار می‌گیرد. این دو استاندارد در داخل کشور مورد استفاده قرار می‌گیرد. باید توجه داشته باشید که استانداردهای متفاوتی در کشورهای دیگر مدنظر قرار داده می‌شود که ما در این قسمت به دو مورد از آن اشاره می‌نماییم. استاندارد فرانسه NFA 45-255 و استاندارد DIN EN ISO 12944-3 برای ناودانی در نظر گرفته شده که در برابر خوردگی مقاوم می‌باشد.

کاربردهای ناودانی

باید توجه داشته باشید که ناودانی‌ها از نظر کاربرد به دو صورت U و C تعریف شده‌اند. آن‌ها شکل ظاهری خاصی دارند همین امر سبب گردیده تا به عنوان ساختار برتر در پروژه‌های ساخت‌و‌ساز استفاده نمایند و برای پایه و قاب مورد استفاده قرار گیرند. در زیر تعدادی از کاربردهای این محصول فولادی را به تفکیک بیان می‌کنیم.

  • چارچوب
  • تشکیلات دریایی
  • تجهیزات ساخت‌وساز
  • اسکلت کامیون
  • ماشین‌آلات

جمع‌بندی

در این مقاله به بررسی پروفیل ناودانی، انواع آن که بسته به کاربرد، شکل ظاهری و روش تولید متفاوت است، پرداختیم. این ابزار در صنعت ساختمان کاربرد فراوان دارد و از نظر کاربردی با نبشی و سپری قابل مقایسه است که در مقالات دیگر به آن اشاره شده. نکته‌ای که اهمیت دارد بحث انتخاب درست ناودانی از نظر جنس و ابعاد در کاربرد مدنظر است.
