تفاوت میلگرد ادکا و ممان منفی
در طراحی و اجرای سازههای بتنی، انتخاب درست نوع میلگرد، تأثیر مستقیمی بر ایمنی، دوام و عملکرد سازه دارد. هر یک از میلگردها، باتوجهبه محل قرارگیری و نوع نیروهای وارد بر عضو بتنی، وظیفهای مشخص را ایفا میکند و بیتوجهی به این موضوع میتواند عملکرد سازه را به خطر بیندازد. در میان انواع مختلف میلگردهای فولادی، میلگرد ادکا و ممان منفی بهدلیل نقش مهمی که در کنترل تنشهای برشی و خمشی دارند، از گزینههای پرکاربرد و ضروری در سیستمهای سازهای محسوب میشوند.
استفاده صحیح از این دو محصول، نهتنها باعث افزایش مقاومت تیرها و دالها دربرابر نیروهای وارد شده میشود، بلکه از ترکخوردگی و گسیختگی ناگهانی اعضای بتنی نیز جلوگیری میکند. شناخت دقیق تفاوتها، مزایا و کاربردهای هر یک از این محصولات میتواند مانع بروز خطاهای اجرایی، کاهش دهنده هزینههای تعمیر و بازسازی و موجب افزایش طول عمر سازه شود.

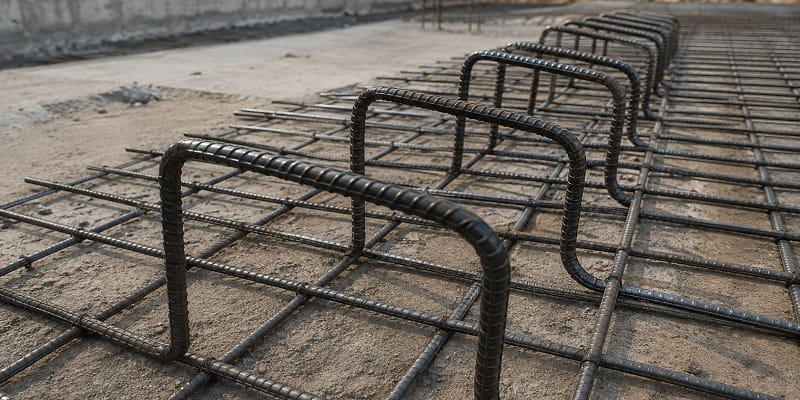

میلگرد ادکا چیست؟
در بخشهایی از سازه که شدت نیروهای برشی افزایش مییابد، استفاده از میلگرد ادکا اهمیت قابلتوجهی دارد. این محصول درواقع نوعی مقطع فولادی کمکی در تیرهای بتنی است که برای تقویت مقاومت برشی سازه استفاده میشود. این محصول معمولاً بهصورت خمدار، زاویهدار یا دارای قلاب در انتها اجرا میشود و وظیفه آن کنترل نیروهای برشی در نواحی نزدیک به تکیهگاههاست؛ مناطقی که بتن بیشترین ضعف را دربرابر برش دارد.
هدف اصلی از بهکارگیری میلگرد ادکا، جلوگیری از گسیختگی ناگهانی بتن و کاهش احتمال شکست ترد در نواحی بحرانی سازه است. فرم خاص این نوع میلگرد باعث میشود نیروهای برشی به شکل یکنواختتری در درون مقطع بتنی پخش شوند و تمرکز تنش در نقاط خاص کاهش یابد.
در تیرهای بتنی، بهویژه در محلهای نزدیک به تکیهگاهها که بیشترین نیروی برشی وجود دارد، معمولاً میلگرد ادکا در کنار خاموتها نصب میشود تا سیستم تقویتی مؤثرتری ایجاد کند. استفاده اصولی از این میلگرد علاوهبر افزایش ایمنی سازه، مانع از ترکهای عمیق و کاهش کیفیت بتن در گذر زمان میشود. بههمیندلیل، وجود میلگرد ادکا در نقشههای سازهای نشاندهنده دقت طراح در کنترل نیروهای بحرانی و تضمین پایداری و دوام اجزای بتنی است.

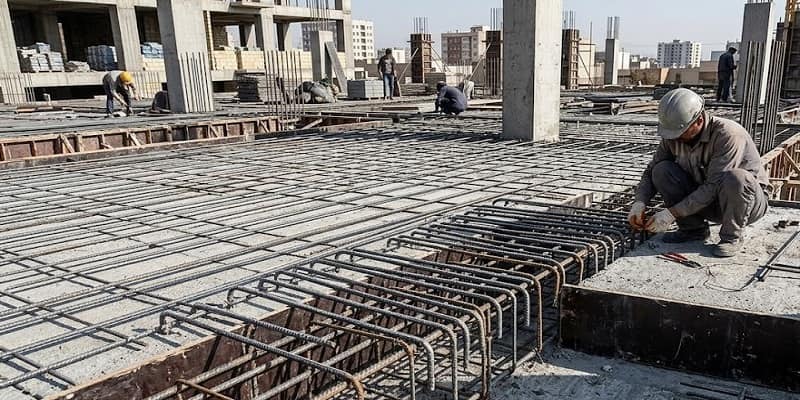

میلگرد ممان منفی چیست؟
برای درک بهتر عملکرد این مقطع، ابتدا باید دانست که میلگرد ممان منفی چیست و در چه شرایطی مورد استفاده قرار میگیرد. در سازههای بتنی، بهویژه در تیرهای پیوسته و دالها، در محل تکیهگاهها ممان منفی ایجاد میشود که باعث کشش در بالای مقطع بتن خواهد شد. در چنین شرایطی، میلگردها در ناحیه فوقانی مقطع قرار میگیرند تا تنشهای کششی را تحمل کنند. این مقاطع فولادی با عنوان میلگرد ممان منفی شناخته میشوند. این نوع میلگرد نوعی محصول فولادی خمشی است که برای تحمل تنشهای کششی در بخش بالایی تیر یا دال بتنی استفاده میشود.
میلگرد ممان منفی در مناطقی بهکار میرود که تحت اثر لنگر خمشی منفی (Moment-) قرار دارند، یعنی محلهایی مانند تکیهگاههای بین دو دهانه یا نقاط اتصال تیرها به ستونها. استفاده صحیح از آنها مانع ترکخوردگی بتن و کاهش ظرفیت باربری سازه در نواحی بحرانی میشود.
نقش کلیدی میلگرد ادکا و ممان منفی در سازههای بتنی
در عملکرد کلی سازههای بتنی، هر یک از این محصولات فولادی، وظیفهای متفاوت اما مکمل دارند. زمانی که نیروهای برشی بالا باشند، میلگرد ادکا با مهار این نیروها از شکست ترد جلوگیری میکند. از سویدیگر، میلگردهای ممان منفی دربرابر لنگرهای خمشی منفی مقاومت ایجاد میکنند و پایداری تیر یا دال را افزایش میدهند.
بهکارگیری میلگرد ادکا در کنار آرماتورهای خمشی، نشاندهنده طراحی اصولی سازه است. این ترکیب باعث میشود هم نیروهای خمشی و هم نیروهای برشی بهدرستی کنترل شوند. در نتیجه، سازهای ایمنتر با عمر مفید بالاتر حاصل خواهد شد.
اصلیترین تفاوتهای میلگرد ادکا و ممان منفی کدامند؟
در بررسی تفاوتهای میان این دو نوع میلگرد، لازم است هر دو از جنبههای مختلف فنی، اجرایی و عملکردی مورد تحلیل قرار گیرند. تفاوت این دو مقطع فولادی را میتوان از چند جنبه اصلی و کاملاً کاربردی بررسی کرد تا نقش واقعی آنها در سازه بهطور دقیق مشخص شود:
- نوع نیروی قابل تحمل: میلگرد ادکا عمدتاً برای مقابله با نیروهای برشی طراحی شده است، درحالیکه میلگرد ممان منفی وظیفه تحمل نیروهای خمشی منفی را بر عهده دارد.
- محل قرارگیری در سازه: معمولاً میلگرد ادکا در جان تیر و نزدیک تکیهگاهها نصب میشود، اما میلگرد ممان منفی در بالای مقطع تیر یا دال و در نواحی ایجاد لنگر منفی قرار میگیرد.
- شکل و نحوه اجرا: اجرای میلگرد ادکا اغلب بهصورت خمدار یا زاویهدار انجام میشود، درحالیکه میلگردهای ممان منفی معمولاً بهصورت مستقیم یا با خمهای ساده در بالا قرار میگیرند.
- هدف طراحی: هدف از استفاده میلگرد ادکا افزایش مقاومت برشی و جلوگیری از شکست ناگهانی است، اما میلگرد ممان منفی برای کنترل ترک و خیز ناشی از لنگر منفی استفاده میشود.
کدام میلگرد برای پروژه شما مناسب است؟ ادکا یا ممان منفی
انتخاب بین میلگرد ادکا و میلگرد ممان منفی به نوع سازه، نقشههای اجرایی و تحلیلهای مهندسی بستگی دارد و نمیتوان یکی را بهطور مطلق بر دیگری برتری داد. درواقع، هر دو نقش مکمل در افزایش ایمنی و پایداری سازه دارند.
در پروژههایی که تیرها تحت نیروهای برشی بالا، بهویژه در نزدیکی تکیهگاهها قرار میگیرند، استفاده از میلگرد ادکا ضروری است. در مقابل، در سقفهای تیرچهبلوک و دالهای بتنی که لنگر منفی ایجاد میشود، میلگرد ممان منفی برای جلوگیری از ترکخوردگی و حفظ صلبیت سقف اهمیت بالایی دارد.
از طرفی، نوسانات بازار و قیمت میلگرد نیز در تصمیمگیری نهایی تأثیرگذار است. به همیندلیل، انتخاب بهترین گزینه باید با نظر مهندس محاسب، شرایط اجرایی پروژه و بودجه موجود انجام شود تا هم ایمنی سازه حفظ شود و هم هزینهها بهینه مدیریت شوند.
