لوله پنج لایه چیست؟ مزایا، ساختار و کاربردهای آن در ساختمان
از ابتدای رواج لولهکشی برای ساختمانها، لولههای فلزی گالوانیزه یا مسی بیشترین استفاده را داشتند که البته با مشکل خوردگی، رسوبگیری و وزن بالا همراه بودند. در پاسخ به رفع این مشکل، استفاده از پلیمر به جای فلز محبوبیت پیدا کرد اما لولههای پلیمری هم دربرابر انبساط حرارتی محدودیتهایی داشتند. به همیندلیل لوله پنج لایه با هدف ترکیب مزایای فلز و پلیمر طراحی شد. این محصول امروزه در پروژههای مسکونی، برجها، مجتمعهای تجاری و حتی سیستمهای گرمایش از کف بهعنوان یک گزینه مهندسیشده شناخته میشود که در ادامه با جزییات بیشتر به آن خواهیم پرداخت.
لوله 5 لایه چیست و چه کاربردی دارد؟

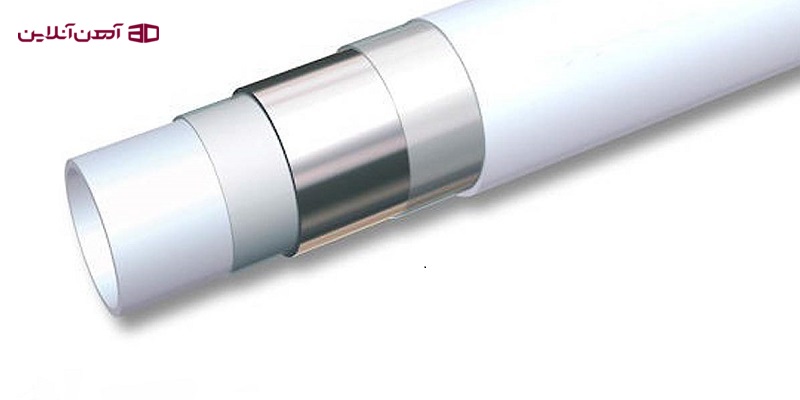

برای توضیح دقیق اینکه لوله پنج لایه چیست، ابتدا بایستی بدانیم لوله چیست؟ لوله یک مقطع توخالی با سطح مقطع معمولاً دایرهای است که برای انتقال سیالات طراحی میشود و بسته به نوع کاربرد، باید دربرابر فشار داخلی، دمای سیال و شرایط محیطی مقاومت کافی داشته باشد. لوله پنج لایه از پنج بخش مجزا تشکیل شده است: لایه داخلی پلیمر، لایه چسب، لایه آلومینیوم میانی، لایه چسب دوم و لایه بیرونی پلیمر. درواقع در این محصولات، لایههای بیرونی و داخلی از جنس پلیمر هستند و مغز آن نیز لایهای از فلز است.
برای اتصال بین فلز و پلیمر نیز از چسب استفاده شده است. کاربرد اصلی این محصولات در انتقال آب سرد و گرم بهداشتی با فشار کاری معمولاً بین 6 تا 10 بار و دمای کمتر از 100 درجه سانتیگراد است. در سیستم گرمایش از کف هم بهدلیل تحمل دمای بالا و عدم خوردگی برای پکیج مناسب است. همچنین در ساختمانهای چندطبقه بهدلیل کاهش انبساط طولی، گزینهای مناسب محسوب میشود.
ویژگیهای لوله 5 لایه
ویژگیهای این محصول بهدلیل نوع ساختار منحصربه فردی که دارد، بسیار قابلتوجه است:
- انبساط حرارتی مناسب: ضریب انبساط طولی آن تقریباً یکسوم لولههای پلیمری تکلایه است، بنابراین در مسیرهای طولانی کمتر دچار تغییر شکل میشود.
- مقاومت مکانیکی نسبتا خوب: لایه آلومینیومی میانی تحمل فشار داخلی را افزایش داده و از ترکخوردگی ناشی از ضربه جلوگیری میکند.
- پایداری شیمیایی سطح داخلی: پلیمر داخلی دربرابر کلر موجود در آب شهری مقاوم است و طعم یا بوی آب را تغییر نمیدهد.
- عدم عبور اکسیژن: وجود آلومینیوم مانع ورود اکسیژن به مدار گرمایشی میشود و از زنگزدگی قطعات فلزی پکیجها جلوگیری میکند.
- شکلپذیری کنترلشده: لوله پس از خم شدن تا حد مجاز، شکل خود را حفظ میکند و نیاز به بستهای متعدد را کاهش میدهد.
رایجترین انواع لوله 5 لایه
تقسیمبندی این لولهها معمولاً براساس نوع پلیمر و روش اتصال آلومینیوم انجام میشود که در ادامه به آنها میپردازیم:
- PEX-AL-PEX: در این مدل، پلیاتیلن مشبک در لایه داخلی و خارجی استفاده میشود. مشبکسازی باعث افزایش مقاومت حرارتی و فشاری شده و برای سیستمهایی با دمای کاری بالا مناسب است.

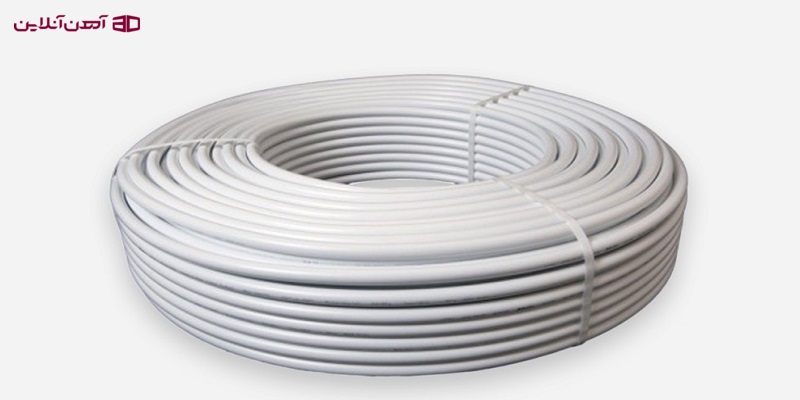

- PERT-AL-PERT: در این نوع، پلیاتیلن مقاوم به حرارت بهکار میرود. انعطاف بیشتری نسبت به PEX دارد و فرآیند تولید سادهتری دارد، بههمیندلیل در بسیاری از پروژههای مسکونی استفاده میشود.
فرآیند تولید لوله پنج لایه
تولید این محصول بهصورت پیوسته و در خط اکستروژن انجام میشود. ابتدا پلیمر داخلی ذوب شده و به شکل لوله اولیه در میآید. سپس نوار آلومینیومی با ضخامت مشخص دور آن پیچیده شده و لبههای آن به روش تعیینشده جوش میخورند. در مرحله بعد، چسبهای پلیمری خاص بین آلومینیوم و پلیمر تزریق میشود تا اتصال مولکولی پایدار ایجاد گردد. در نهایت، لایه بیرونی پلیمر اکسترود میشود و لوله وارد مرحله خنککاری و پرداخت نهایی میگردد. کنترل کیفیت شامل تست فشار هیدرواستاتیک، آزمون جدایش لایهها و بررسی ضخامت آلومینیوم است. این مراحل به این دلیل انجام میشوند که اطمینان حاصل شود لوله در شرایط واقعی دچار تغییر شکل یا نشتی نشود.
مزایا و معایب استفاده از لوله پنج لایه
انتخاب این لوله باید با بررسی دقیق مزایا و محدودیتها انجام شود. در ادامه مزایا و معایب این محصول بررسی شدهاند:
مزایای لوله پنج لایه
- عمر مفید بالا (در صورت نصب صحیح، بیش از 40 سال)
- کاهش افت فشار بهدلیل سطح داخلی صاف
- نیاز کمتر به اتصالات در مسیرهای خمدار
- عملکرد خوب در مدارهای آب گرم
معایب لوله پنج لایه
- نیاز به دستگاه پرس استاندارد و کالیبراسیون دقیق
- وابستگی کیفیت نهایی به اتصالات مورد استفاده
- در برخی سایزها، قیمت لوله نسبت به پلیمر تکلایه بالاتر است
باوجود هزینه اولیه بیشتر، در پروژههایی که دوام و کاهش هزینه تعمیرات اهمیت بالایی دارد، این محصول توجیه اقتصادی پیدا میکند.

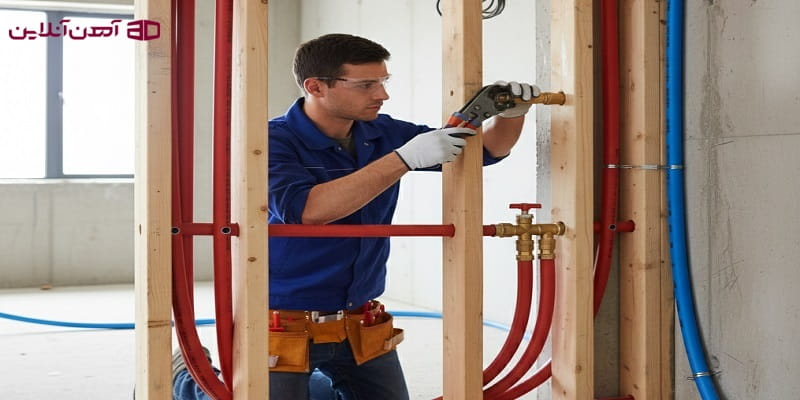

لولهکشی با استفاده از لوله پنج لایه
اجرای صحیح این سیستم شامل چند مرحله فنی است. ابتدا طراحی مسیر براساس کمترین طول و حداقل تعداد اتصال انجام میشود. برش لوله باید کاملاً عمود و بدون پلیسه باشد. سپس با ابزار کالیبراتور، دهانه آن گرد و آماده نصب اتصال میشود. اتصالات معمولاً از نوع پرسی هستند که با دستگاه پرس هیدرولیکی یا برقی فشرده میشوند. فشار نامناسب پرس میتواند منجر به نشتی یا آسیب به لایه آلومینیوم شود. در نصب توکار، رعایت میزان خمش و استفاده از غلاف محافظ در عبور از کف یا دیوار بایستی انجام شود. همچنین تست فشار قبل از پوشاندن مسیر انجام میشود تا آببندی مناسب سیستم مورد آزمایش قرار بگیرد.
نکات کلیدی هنگام خرید لوله پنج لایه
انتخاب صحیح تنها براساس کارخانه یا تبلیغات انجام نمیشود. استفاده از یک راهنمای خرید لوله حرفهای میتواند ریسک خرید را کاهش دهد. نکات مهم خرید عبارتاند از:
- بررسی ضخامت واقعی لایه آلومینیوم و یکنواختی آن
- توجه به استاندارد درجشده روی بدنه محصول و شماره سری ساخت
- سازگاری لوله با نوع اتصال موجود
- خرید از نمایندگی معتبر برای اطمینان از اصالت کالا
- مقایسه مشخصات فنی (فشار اسمی، دمای کاری، کلاس کاری) با نیاز پروژه
بیتوجهی به این موارد ممکن است باعث کاهش عمر مفید سیستم و افزایش هزینههای تعمیراتی در آینده شود.
