جدول اشتال نبشی

جدول اشتال، نقطه اوجی برای رسیدن به مقاصد طراحی پروفیل‌های ساختمان‌های فولادی است. در جدول اشتال نبشی، فواصل محورها، پارامترهای محور خمش و پارامترهای مربوط به سوراخ‌های بال مطرح می‌شود. یکی از چالش‌های بزرگ برای مهندسان و ناظران، محاسبه وزن نبشی است، در سال 1938، خانم مارتا اشنایدر، با انتشار یک کتاب از جداول اشتال محصولات فولادی، محاسبات فرمولی را برای مهندسان و پیمانکاران آسان کرد.

مهندسان برای یافتن اطلاعاتی درباره وزن، سطح مقطع، گشتاور مقاوم و دیگر موارد مورد نیاز برای استفاده از نبشی در ساختمان، نیاز به استفاده از جدول اشتال دارند؛ نبشی بعد از میلگرد و تیرآهن یکی از پرکاربردترین مقاطع فولادی است. اطلاع از جدول وزن آهن آلات به مهندسان کمک می‌کند تا از صحت محصول خریداری شده اطمینان حاصل کنند.

طبق نظر کاراشناسان آهن آنلاین:

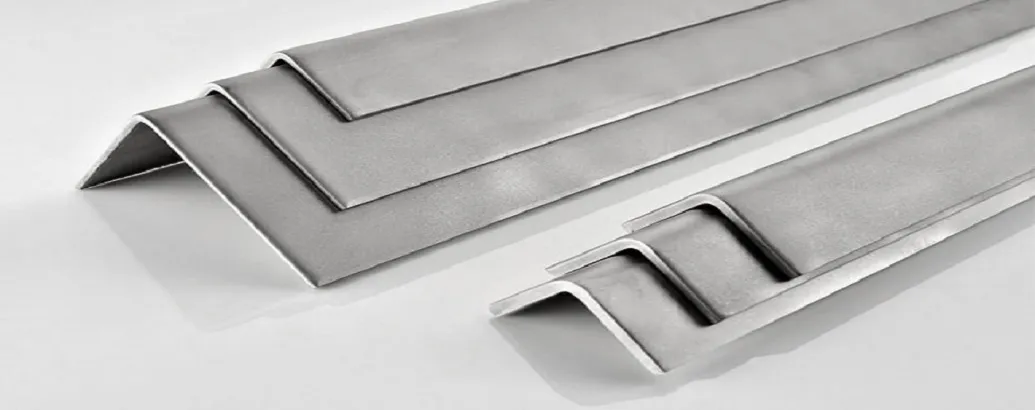

“جدول اشتال نبشی، مجموعه ای از اعداد و فرمول ها است که بر اساس فواصل محورها، گشتاور، سطح مقطع، وزن هر شاخه و… محاسبه و تدوین شده است. نبشی، از مقاطع فولادی پرکاربرد است که از دو بال عمود برهم به صورت L تولید شده است، اگر هر دو بال مساوی باشند، نبشی بال مساوی، و اگر نامساوی باشند، نبشی بال نامساوی نامیده می شود، جدول اشتال نبشی بال مساوی و بال نامساوی به علت تفاوت در وزن این دو محصول با یکدگیر متفاوت است. با کمک جدول اشتال نبشی، می توان وزن استاندارد نبشی ها را محاسبه کرد و با اطلاع از قیمت نبشی، برای خرید نوع باکیفیت و مرغوب این محصول، اقدام کرد."

جدول اشتال نبشی دو طرف مساوی و بال نامساوی

در زیر، جداول اشتال هر دو نوع از نبشی بال مساوی و نامساوی را آورده ایم.

نبشی بال مساوی

نبشی بال نامساوی

برخی از پارامترهای این دو جدول عبارتند از:

a*s= نمره نبشی بال مساوی

A*b*s= نمره نبشی بال مساوی

J= ممان اینرسی (لنگر دوم سطح)

w= گشتاور مقاوم برحسب cm3

i= شعاع ماند (ژیراسیون)

F= سطح مقطع

G= وزن واحد

V= نیروی برشی پلاستیکی

سخن پایانی

استفاده از جدول اشتال نبشی، به مهندسان ناظر پروژه های عمرانی کمک می کند تا میزان تحمل بار، سطح مقطع و کیفیت نبشی استفاده شده در پروژه را محاسبه کنند. همچنین یکی از راه های به دست آوردن وزن استاندارد و تدوین جدول وزن نبشی، داشتن جدول اشتال است. در این مطلب به طور کامل درباره جدول اشتال نبشی بال مساوی و نامساوی پرداختیم.
