پرلین چیست؛ انواع و کاربردهای آن
در صنعت ساختمانسازی و اجرای سازههای فلزی، انتخاب مقاطع فولادی مناسب نقش مهمی در افزایش استحکام، کاهش وزن سازه و بهینهسازی هزینههای ساخت دارد. پروفیل زد پرلین (Z Purlin) یکی از پرکاربردترین مقاطع فولادی در پروژههای عمرانی و صنعتی است که بهدلیل شکل هندسی خاص، مقاومت بالا و وزن مناسب، کاربرد گستردهای در ساخت سولهها، سالنهای صنعتی، انبارها، کارگاهها و سازههای فلزی دارد.
این پروفیل که در دسته پروفیلهای باز قرار میگیرد، معمولاً برای انتقال بار از پوشش سقف و دیوار به اسکلت اصلی سازه مورد استفاده قرار میگیرد و بهدلیل قابلیت نصب آسان، امکان سوراخکاری و برش سفارشی، به یکی از گزینههای محبوب مهندسان و پیمانکاران تبدیل شده است. همچنین استفاده از پروفیل زد پرلین در مناطق بادخیز و زلزلهخیز میتواند به کاهش وزن سازه و افزایش عملکرد آن در برابر نیروهای وارده کمک کند. در این مقاله به بررسی پروفیل زد پرلین، انواع، کاربردها، مزایا، مشخصات فنی و عوامل مؤثر بر قیمت آن میپردازیم تا بتوانید با آگاهی بیشتری برای انتخاب و خرید این محصول اقدام کنید.

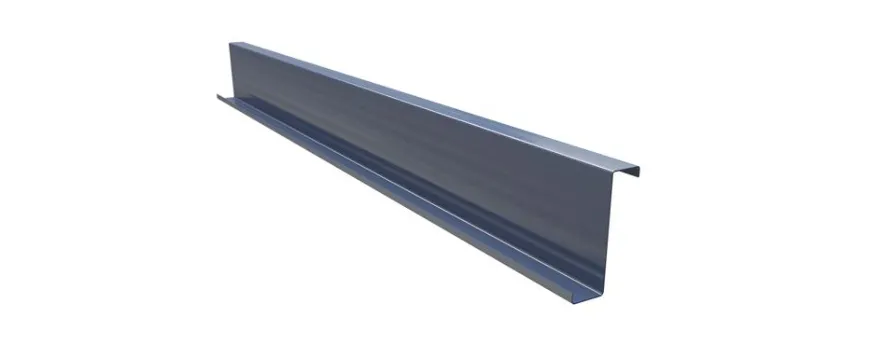

پرلین یا پروفیل زد چیست؟
یکی از انواع پرکاربرد پروفیلهای باز، پروفیل زد (Z) یا زد پرلین است که بهدلیل شکل ظاهری شبیه حرف Z در نقشههای مهندسی نیز با همین نماد شناخته میشود. این محصول از ورق فولادی نورد شده، معمولاً ورق سیاه با ضخامت ۱ تا ۳ میلیمتر، تولید میشود و فرآیند شکلدهی آن توسط غلتکهای مخصوص (رولفرمینگ) انجام میگیرد.
این مقطع در دستهبندی انواع پروفیل، بهعنوان یک عضو سازهای سبک و مقاوم شناخته میشود و بهدلیل استحکام مناسب در کنار وزن کم، کاربرد گستردهای در سازههای فلزی دارد. همین ویژگیها باعث شده در پروژههای صنعتی و ساختمانی بهخصوص در بخش پوشش سقف، انتخابی اقتصادی و کاربردی باشد.
پروفیل زد باتوجهبه ماهیت مقاوم خود، در بسیاری از پروژهها نیاز به پوشش محافظتی اضافی ندارد، اما برای افزایش دوام، معمولاً با رنگ صنعتی پوشانده شده یا تحت فرآیند گالوانیزاسیون قرار میگیرد. این پروفیلها معمولاً تا طول ۱۶ متر تولید میشوند و بیشترین ابعاد برای جان و بال آن به ترتیب حدود ۴۰ سانتیمتر و ۱۰ سانتیمتر است. در تولید آن از فولاد ST37 استفاده میشود که برای کاربریهای ساختمانی کاملاً مناسب است.
در ساختار سقف سولههای فلزی، پروفیل زد بهعنوان عضو اصلی در نگهداری و اتصال پوشش سقف به کار میرود و با توزیع مناسب بارهای وارده، باعث افزایش پایداری سازه میشود. این پروفیل از دو بال و یک جان تشکیل شده و اندازه آنها بر اساس ارتفاع جان تعیین میگردد؛ در اغلب موارد، بالها به صورت دو تکه با ابعاد حدود ۲.۵ در ۵ سانتیمتر طراحی میشوند، هرچند در برخی نمونههای وارداتی بهویژه محصولات چینی، ابعاد متفاوتی نیز مشاهده میشود.
در بازار، پروفیل زد پرلین گاهی با عنوانهای مرتبط با پوشش و مقاومت در برابر رطوبت نیز شناخته میشود و توسط تولیدکنندگان مختلفی از جمله پروفیل آسیا و لوله پروفیل حدادگستر عرضه میگردد. همچنین بسته به نیاز پروژه، زاویه بین بالها ممکن است تغییر کند، اما در حالت استاندارد معمولاً نزدیک به ۹۰ درجه طراحی و تولید میشود.
انواع پروفیل زد پرلین
پروفیل زد در انواع سایزهای مختلف تولید میشود که با توجه به نوع سازه و درخواست مشتری ضخامت و وزن متفاوتی دارند. مشخصاتی که در دنباله مطلب برای انواع پروفیل زد پرلین آمده، همگی برای پروفیلی با طول یک متر است. به عبارتی در یک متر از پروفیل زد، ضخامت و وزن تعریف شده است.
مشاهده میشود که در انواع پروفیل زد، یک سری اعداد 16 یا 160 تا عدد 22 یا 220 هم نوشته شده است. این عدد، ارتفاع پروفیل زد پرلین را نشان میدهد که برحسب میلیمتر یا سانتیمتر بیان میشود؛ به عنوان مثال 22 سانتیمتر یا 220 میلیمتر. در ادامه تعدادی از انواع پروفیل زد را همراه با مشخصات آنها برای آشنایی بیشتر مورد بررسی قرار میدهیم.
پروفیل زد پرلین؛ Z16
- ضخامت 2 میلیمتر و وزن 4.9 کیلوگرم
- ضخامت 2.5 میلیمتر و وزن 6 کیلوگرم
- ضخامت 3 میلیمتر و وزن 7.2 کیلوگرم
پروفیل زد پرلین؛ Z18
- ضخامت 2 میلیمتر و وزن 5.2 کیلوگرم
- ضخامت 2.5 میلیمتر و وزن 6.2 کیلوگرم
- ضخامت 3 میلیمتر و وزن 7.7 کیلوگرم
پروفیل زد پرلین؛ Z20
- ضخامت 2 میلیمتر و وزن 5.5 کیلوگرم
- ضخامت 2.5 میلیمتر و وزن 6.8 کیلوگرم
- ضخامت 3 میلیمتر و وزن 8 کیلوگرم
- ضخامت 3.5 میلیمتر و وزن 9.5 کیلوگرم
پروفیل زد پرلین؛ Z22
- ضخامت 2 میلیمتر و وزن 5.8 کیلوگرم
- ضخامت 2.5 میلیمتر و وزن 7.2 کیلوگرم
- ضخامت 3 میلیمتر و وزن 8.6 کیلوگرم
- ضخامت 3.5 میلیمتر و وزن 10 کیلوگرم
پروفیل زد پرلین چگونه تولید میشود؟
در ابتداییترین مرحله تولید پروفیل زد پرلین، تهیه رول ورق سیاه انجام میگیرد. ورق گالوانیزهای با ضخامتهای 2، 2.5، 2.7 و 3.3 میلیمتر تهیه میشود که البته این ضخامتها بنا بر نیاز مشتری، تغییر میکند.مرحله بعد، استفاده از کلافبازکن است. به این معنی که ورق گالوانیزه در محور کلافبازکن قرار میگیرد و فرایند اتصال ساپورتهای آن صورت میپذیرد. البته این کار با به کارگیری یک جرثقیل سقفی کویل انجام میگیرد. همان طور که میدانید، پروفیلها در اندازههای مختلفی تولید میشوند؛ بنابراین دستگاهی که برای برش ورق به کار گرفته میشود، در اندازه موردنظر تنظیم شده و سپس شروع به بریدن ورق میکند. کت نام دیگر برشهای صورت گرفته است.
تا این مرحله از تهیه پروفیل زد پرلین، برش ورق انجام و ورقهای نواری تولید شدهاند. این نوارها یا همان کتها توسط دستگاه کلافجمعکن، در ابعادی معین به صورت کلاف درآمده و آماده پرس میشوند. بعد از پرس کلافها، به مرحله شکلدهی میرسیم. در این مرحله، کلافها به آن شکلی که پروفیل زد دارد، درآمده و برش میخورند. توجه داشته باشید که پروفیلهای زد در طول 6 متری برش داده میشوند. پس از برش، پروفیلهای زد بستهبندی و آماده فروش میشوند.
مزایای استفاده از پروفیل زد پرلین
از جمله مزیتهایی که برای پروفیل زد پرلین میتوان برشمرد، قابلیت سوراخکاری تمامی قسمتهای آن با استفاده از ابزارآلات سه بُعدی است. همچنین میتوان به این مورد نیز اشاره کرد که بنا به نیاز مشتری، سوراخها از قبل برای نصب ایجاد میشوند. پروفیلهای دارای سوراخ از جنس فولاد کششی بالا هستند که باعث افزایش مقاومت این پروفیلها میشوند.
وزن سبک پروفیلهای زد، باعث راحتی در جابهجایی آنها میشود. از طرفی نصب چنین پروفیلی به سادگی و در مدت زمان کوتاهی انجام میگیرد. از دیگر مزایای پروفیل زد پرلین، قابل بازیافت بودن و زیستتخریبناپذیری آن است.
پروفیل زد پرلین در کجاها کاربرد دارد؟
پروفیل زد بنا به مزایای قابل توجهی که دارد، در بخشهای مختلفی مورد استفاده پروژهداران قرار میگیرد. این نوع از پروفیل برای پوشش سقف انواع سولهها، سالنهای ورزشی، پارکینگها و انبارهای با وسعت بالا به کار گرفته میشود.
از دیگر سو، به دلیل نصب سریع و راحت برای نو سازی سازهها یک گزینه بسیار ایدهآل محسوب میشود. حتی وجود چنین ویژگیهایی در پروفیل زد پرلین، باعث جایگزین کردن قطعات دارای نقص با قطعات سالم میشود. برای ساخت پارتیشنهای جانبی و اتصال سازههایی که دارای اسکلت فلزی هستند، از این نوع پروفیل استفاده میشود. دلیل این کاربرد، اتصال اسکلت فلزی به وسیله پیچ و مهره است.
از دیگر کاربردهای پروفیل زد پرلین میتوان به زیرسازی سقفهای شیبدار و ساخت روکشها اشاره کرد. همچنین این پروفیل به عنوان یک وسیله کمکی در سازههای فلزی سبک، صنایع الکترونیک و… به کار برده میشود. کاربرد این پروفیل در کشورهایی که زلزلهخیز هستند، به خصوص ایران، طرفداران زیادی دارد.
عوامل موثر بر قیمت پروفیل زد پرلین
قیمتگذاری پروفیلها براساس جنس و ضخامتی که دارند، انجام میگیرد. به دلیل نوسانات قیمتی که در کشور وجود دارد، برای استعلام قیمت پروفیل، باید با کارشناسان آهن آنلاین در ارتباط بود. با این حال ما در این قسمت، بازه قیمتی را برای انواع پروفیل زد پرلین با ضخامتهای مختلف در دی ماه سال 1400 بیان میکنیم. توجه کنید که قیمت این پروفیلها برای طول 6 متر درج شده است.
- در ضخامت 2.5 میلیمتر، پروفیل Z14 تا Z22 در بازه قیمت 227،530 ریال تا 220،190 ریال در نظر گرفته شده است.
- خرید در ضخامت 3 میلیمتر، پروفیل Z14 تا Z22 با قیمتی در محدوده 227،530 ریال تا 208،260 ریال صورت میگیرد.
چرا پروفیل زد گزینهای مناسب برای سازههای فلزی است؟
پروفیل زد پرلین در دسته پروفیلهای سبک و مقاوم قرار میگیرد؛ به همین دلیل دارای مزایای زیادی از قبیل جابهجایی و نصب آسان است. وجود چنین ویژگیهایی باعث میشود که در پروژههای نوسازی و ساخت سقف اکثر سازهها، مهندسان پروژه به دنبال چنین پروفیلی باشند. تنوع در ضخامت و وزن باعث افزایش توانایی مشتری در انتخاب پروفیل زد موردنظر میشود. همچنین باید در انتخاب پروفیل مناسب بسیار دقت کرد. توجه به ضخامت، وزن و محل بهکارگیری پروفیل باید از قبل مشخص شود. برای مثال باید توجه کرد که کاربرد پروفیلهای با ضخامت پایین در جاهایی که فشار وارد بر روی اسکلت فلزی بالا است، چندان مناسب به نظر نمیرسد.
