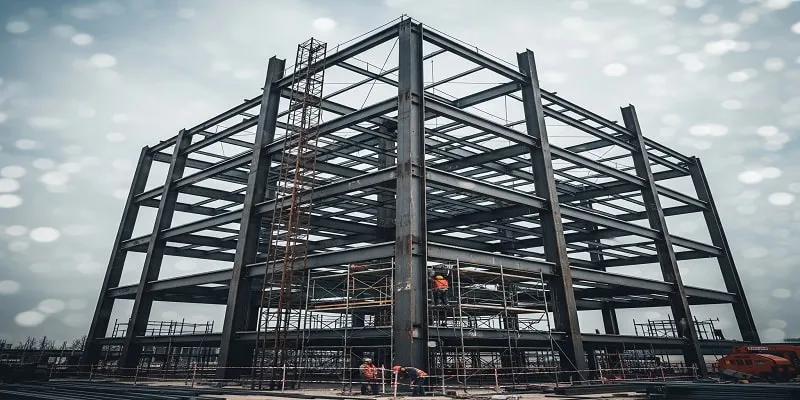

اسکلت فلزی سازه ای است از جنس فولاد با آلیاژهای مختلف که بر اساس طراحی و نوع مصرف توسط مهندسین محاسب طراحی و محاسبه می گردد اسکلت فلزی از اجزای اصلی شامل ستون و تیر و با توجه به نیاز اسکلت و نوع کاربری و موقعیت ، سایر اعضا مانند بادبند ، تیرهای فرعی ، راه پله ، مهاربندهای جانبی و ... می باشد.
ستون در سازه اسکلت فلزی به صورت عمودی قرار گرفته و می تواند دارای مقاطع مختلفی مانند مقطع مربع یا باکس ، مقطع H ، مقطع صلیبی ، مقطع دایره ای باشد هرچند مقاطعی مانند L , V ,T نیز در برخی طراحی ها و موارد مورد استفاده قرار گرفته که کاربرد کمتری نسبت به سایر مقاطع دارند . ستون ها از اصلی ترین اعضای به کار رفته در اسکلت فلزی می باشد که وظیفه انتقال بارهای سقف ها را به فونداسیون دارد ، ستون های فلزی نسبت به ستون های بتنی با دوام تر ، انعطاف پذیر تر و قوی تر است همچنین ستون های فولادی معمولا سریع تر و سبک تر از ستون های بتنی ساخته می شود . همچنین تیرهای اصلی و فرعی که به صورت افقی در تراز سقف ها و مابین ستون ها جایگذاری می گردند وظیفه انتقال انواع بار از سطوح طبقات به ستون ها را دارد. از انواع تیرها میتوان به تیر ورق یا شاه تیر (Grider) که با توجه به طراحی سازه با ابعاد مختلف ساخته می شود ، تیرهای آماده با مقطع I, H و تیر لانه زنبوری نام برد .
از حائز اهمیت ترین مزایای فولاد که موجب گردیده تا در اسکلت ساختمان ها و سازه ها به کار برده شود مقاومت بالا، جوش پذیری، شکل پذیری، خم پذیری، همگن بودن و ارتجاعیت ، استاندارهای یکنواخت در تمامی اعضای اسکلت ، امکان تقویت و مقاوم سازی راحتتر ، پرت کمتر مصالح و اشغال کمتر فضا محسوب می شود.
همچنین به کار بردن اسکلت فلزی در سازه ها و ساختمان ها موجب گردیده تا از وزن کمتری بهره ببرند و در برابر هرگونه ضربه، فشار و عوامل بیرونی نظیر زلزله مقاومت و استحکام بیشتری نشان دهند. پس می توان گفت سازه هایی که از نوع اسکلت فلزی هستند، دارای تعادل نسبی بیشتری هستند.
مزایای اسکلت فلزی
برخی از مزایای اسکلت فلزی نسبت به اسکلت بتنی به اختصار در ذیل بیان می گردد ؛
اشکال مختلف اسکلت فولادی
در این قسمت به معرفی اشکال مختلف اسکلت‌های فولادی پرداخته‌ایم:
اسکلت فولادی جوشی
در این روش بخش های فولادی اسکلت بر اساس نقشه ها با طول معینی بریده شده و برای ساخت اسکلت نهایی آن ها را جوشکاری می کنند. در گذشته این روش اغلب به صورت کامل در محل احداث اجرا میشد که در این صورت به نیروی انسانی زیادی نیاز بود. البته با توجه به گذشت زمان و مشاهده ایرادات فراوان ساخت در محل اجرا برای دستیابی به بهترین نتیجه بخش بزرگی از کار را در کارخانه انجام داده تا شرایط بهتری برای انجام کار فراهم شود و زمان انجام این فرآیند هم کاهش پیدا کند و صرفا مونتاژ اعضا در محل اجرا انجام و سپس اعضا به وسیله جوش یه یکدیگر متصل میگردند .

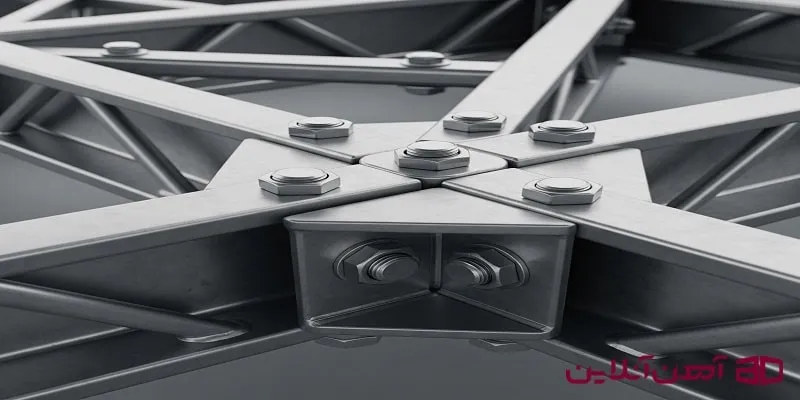

ساخت اسکلت فولادی با پیچ و مهره
در این روش تمام اجزای اسکلت فولادی ساخته و رنگ آمیزی می شوند و سپس بعد از تحویل به محل احداث پروژه ، با پیچ و مهره در محل مورد نظر متصل خواهند شد. اندازه اجزا سازنده اسکلت های فولادی با توجه به شرایط بارگیری حمل و نصب در نظر گرفته میشود که معمولا با طولی به اندازه 12 متر ساخته میشوند . ساخت اسکلت فولادی از طریق این روش بسیار سریع صورت میگیرد ، زیرا در محل احداث فقط کافی است اجزای اسکلت فولادی به یکدیگر متصل شوند و با پیچ و مهره در محل مناسب خود محکم می شوند. این روش به عنوان بهترین روش ساخت اسکلت فولادی شناخته می شود, زیرا بیشتر کار در کارخانه انجام می شود. البته شرایط رنگ آمیزی برای اتصالات اصطکاکی و نیز استفاده از پیچ های پر مقاومت از سایر نکات اجرای اسکلت فلزی پیچ و مهره ای می باشد . در نهایت سفتی پیچ ها به وسیله ابزارهای خاصی مانند آچار ترکمتر اندازه گیری و کنترل می گردد .
روش های طراحی سازه فولادی ساختمان
طراحی سازه های فولادی ساختمان ها یکی از امور مهمی است که باید برای رسیدن به یک اسکلت مناسب به درستی و با دقت انجام گیرد. سه روش کلی برای انجام این کار وجود دارد که در ادامه می توانید با آنها آشنا شوید.
روش های طراحی سازه
روش تنش مجاز (ASD)
این روش با عنوان سرویس طراحی بار یا روش طراحی تنش کاری هم نام برده می شود. هدف اصلی این روش این است که میزان حداکثر تنش در یک بخش از یک سازه, باید همیشه کمتر از یک تنش مجاز خاص در شرایط کاری یا سرویس پل باشد. یعنی مقدار تنش از مقادیر خاصی نباید بیشتر شود. در چنین حالتی در صورت وارد شدن تنشی بیش از حد مجاز طراحی سازه های فولادی با مشکل مواجه می شود.
روش طراحی پلاستیک یا مقاومت نهایی
این روش با نام روش مقاومت هم شناخته می شود و یکی از موارد پر استفاده در ساخت سازه های بتنی محسوب می شود. برای طراحی از طریق این روش باید ضریب اطمینان را در بارها ضرب کنید و بار را به این طریق افزایش دهید. بعد از اعمال بارها به اسکلت یا سازه مورد نظر باید مقاومت آن اندازه گیری شود. در نهایت باید سازه ای را طراحی کنید که میزان مقاومت آن بیشتر از مقاومتی باشد که اندازه گرفته اید.
روش حالت حدی طراحی اسکلت فلزی یا سازه فولادی
این روش نسبت به دو روش ذکر شده جدیدتر است, هرچند برخی از کشورها همچنان اعتقاد دارند که این روش نمی تواند جایگزینی برای روش مقاومت نهایی محسوب شود. در این روش بعد از انجام یک سری محاسبات میزان بارها افزایش داده می شود و مقاومت کاهش پیدا می کند
