فلنج یکی از مقاطع فولادی پرمصرف که بهعنوان وسیلهای برای اتصالات لوله های فولادی و سایر قطعات به آن استفاده میشود. این محصول که به شکل دایره و سوراخهایی در محیط اطراف خود است، در سایزها و کلاسهای مختلفی توسط کارخانههای تولید لوله و اتصالات تولید و در بازار عرضه میشوند و قیمت فلنج، براساس نوع، کلاس، ضخامت و ابعاد، نوسانات بازار و… تعیین میشود. در ادامه به صورت کامل به بررسی قیمت انواع فلنج میپردازیم.
انواع فلنج
یکی از پرکاربردترین قطعات برای اتصال سیستمهای لولهکشی فلنج است که براساس شیوه طراحی، روش اتصال، شرایط کاری و استاندارد تولید، در انواع مختلفی عرضه میگردد. انتخاب نوع مناسب فلنج به عواملی مانند فشار و دمای کاری، نوع سیال، جنس لوله، میزان آببندی مورد نیاز و شرایط نصب و تعمیرات بستگی دارد. دستهبندیهای مختلف فلنج در ادامه ذکر شده است:
انواع فلنج براساس نوع سطح آببندی
فلنجها براساس نوع سطح آببندی به انواع مختلفی تقسیم میشوند که هر یک برای شرایط کاری و میزان فشار مشخصی طراحی شدهاند. به همیندلیل، انتخاب صحیح فلنج براساس سطح آببندی، نقش مهمی در عملکرد ایمن و مطمئن سیستمهای لولهکشی ایفا میکند.
- فلنج سطح تخت: فلنج FF یا فلت فیس، سطح اتصال کاملاً صاف و بدون برجستگی دارد. این قطعه بیشتر در سیستمهای کمفشار و اتصالات چدنی استفاده میشود.
- فلنج سطح برجسته: فلنج سطح برجسته یا Raised Face Flange، در محل اتصال سطحی برآمده دارد. این طراحی باعث میشود اتصال محکمتر باشد و احتمال نشتی کاهش پیدا کند. بههمیندلیل، این نوع فلنج در صنایع نفت و گاز بسیار پرکاربرد است.
- فلنج رینگ جوینت (Ring Type Joint): در بدنه این محصول یک شیار مخصوص وجود دارد که باعث میشود فلنج RTJدر فشاری و دمای بالا، عملکرد قابلقبولی داشته باشد.
- فلنج اوریفیس (Orifice): این قطعه برای اندازهگیری میزان عبور سیالات در سیستمهای مختلف استفاده میشود. سوراخی که در این فلنج وجود دارد، کمک میکند مقدار جریان سیال با اندازهگیری تغییرات فشار مشخص شود.
- فلنج نر و ماده: فلنج نر و ماده از دو قسمت مکمل تشکیل شده است که هنگام اتصال، داخل یکدیگر قرار میگیرند. در این نوع فلنج، یک قسمت دارای برآمدگی (نر) و قسمت دیگر دارای فرورفتگی متناسب با آن (ماده) است. این طراحی باعث میشود اتصال محکمتر شود، احتمال نشتی کاهش پیدا کند و فلنج در شرایط فشار بالا عملکرد مطمئنتری داشته باشد.
- فلنج زبانه و شیار: فلنج زبانه و شیار از دو بخش مکمل تشکیل شده است؛ یک بخش دارای برجستگی به نام زبانه و بخش دیگر دارای شیار متناسب با آن است. هنگام اتصال، زبانه داخل شیار قرار میگیرد و باعث میشود دو قسمت فلنج دقیقتر روی هم قرار بگیرند. این طراحی باعث محکمتر شدن اتصال، کاهش احتمال نشتی و افزایش اطمینان در سیستمهای لولهکشی میشود.
انواع فلنج براساس نوع اتصال به لوله
فلنجها براساس روش اتصال به لوله در مدلهای مختلفی تولید میشوند که هر کدام از نظر شیوه نصب، آببندی، تعمیر و نگهداری ویژگیهای متفاوتی دارند. در ادامه انواع فلنج براساس نحوه اتصال به لوله را بررسی میکنیم.

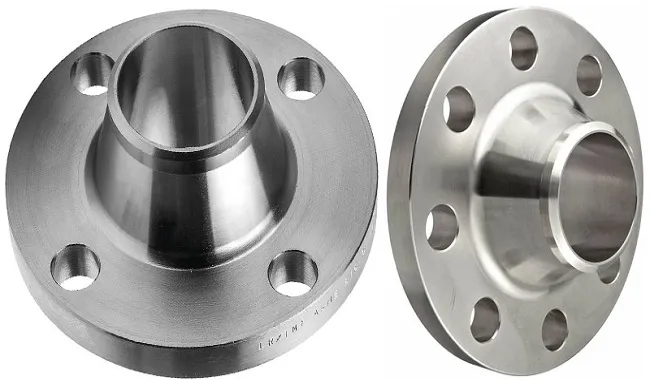

- فلنج گلودار جوشی: این محصول دارای یک گردن بلند و مخروطیشکل است که به انتهای لوله جوش داده میشود و اتصال محکم و قابلاطمینانی ایجاد میکند. این نوع فلنج بیشتر در خطوط لوله با فشار بالا و سیستمهایی که به استحکام و آببندی مناسب نیاز دارند، مورد استفاده قرار میگیرد.
- فلنج اسلیپون (Slip On): این قطعه، یکی از پرکاربردترین انواع فلنج است که بااستفادهاز جوشکاری به لوله متصل میشود. در این محصول، لوله کمی داخل فلنج قرار میگیرد و سپس از اطراف جوش داده میشود تا اتصال محکمی ایجاد شود.
- فلنج ساکت ولد (Socket Weld Flange): این قطعه ظاهری شبیه فلنج اسلیپون دارد؛ با این تفاوت که لوله داخل شیار آن قرار میگیرد و از بیرون جوش داده میشود. این اتصال معمولاً برای لولههای کوچک و مسیرهای دارای فشار بالا کاربرد دارد.
- فلنج دندهای: این قطعه بدون جوشکاری به لوله وصل میشود؛ به این صورت که لوله داخل آن پیچانده و محکم میشود. فلنج دندهای بیشتر برای لولههای کوچک و سیستمهایی با فشار پایین استفاده میشود.
- فلنج لپ جونیت (Lap Joint Flange): این قطعه بهگونهای روی لوله نصب میشود که امکان چرخاندن و تنظیم محل سوراخهای پیچ را فراهم میکند. این ویژگی، باز و بسته کردن اتصال و انجام تعمیرات را آسانتر میکند.
- فلنج کور: این قطعه برای بستن انتهای لوله یا قطع جریان سیال استفاده میشود. در صورت نیاز میتوان آن را باز کرد و دوباره مسیر جریان را به کار انداخت؛ بههمیندلیل برای جداسازی موقت بخشی از خطوط لوله گزینه مناسبی است.
قیمت فلنج فولادی
عوامل متعددی در تعیین قیمت فلنج فولادی نقش دارند که ازجمله آنها میتوان مشخصات فنی، اندازه، هزینه تولید، جنس متریال، نرخ مواد اولیه، نوع فلنج، گرید فولاد،کلاس فشاری و شرایط عرضهوتقاضا را نام برد. انواع فلنجهای فولادی یا جوشی معمولا از متریالهایی مانند فولاد کربنی، استنلس استیل و فولاد آلیاژی تولید میشوند که هرکدام باتوجهبه شرایط کاری و مشخصات فنی، برای مصارف مختلفی مورد استفاده قرار میگیرند. بهعنوان مثال، نوع کربن استیل این قطعه، علیرغم مقاومت کمتر دربرابر خوردگی، بهدلیل قیمت پایینتر و اقتصادیتر، برای مصارف مختلفی مورد استفاده قرار میگیرد. در مقابل، فلنجهای استنلس استیل، بهدلیل مقاومت بیشتر، با قیمت بالاتری به فروش میرسند. همچنین برای محیطهایی با فشار و دمای بالا معمولا از فلنج فولاد آلیاژی استفاده میشود که بهدلیل خواص مکانیکی بهتر، هزینه بیشتری نسبت به سایر انواع دارد.
از آنجاکه تولیدکنندگان مختلفی فلنج فولادی را مطابق با استانداردهای گوناگون تولید و عرضه میکنند، مقایسه مشخصات فنی و کیفیت محصول پیش از خرید در کنار بررسی قیمت روز، اهمیت زیادی دارد. به همیندلیل، آگاهی از ویژگیهای هر نوع فلنج فولادی و بررسی تفاوتهای میان آنها، به خریداران کمک میکند تا متناسب با نیاز پروژه، گزینهای با بهترین عملکرد و صرفه اقتصادی انتخاب کنند.
قیمت روز فلنج
قیمت روز فلنج را شما باید بر اساس برخی موارد به دست آورید. این که این محصول در چه تاریخی عرضه میشود و اینکه دارای چه سطحی است کیفیت است از جمله عوامل بسیار مهمی است که در قیمت آن نقش کلیدی دارد. به صورت متداول فلنجها را در انواع گلودار، کور، ساکت ولد، اسلیپون و دندهای تولید میکنند. استاندارد ASME B16.5 و استاندارد API (6 B,6A,6BX) از استانداردهایی است که برای تهیه کلاس فلنجها استفاد خواهد شد. از لحاظ کلاس فشاری، استاندارد B 16.5 فلنجها را به کلاسهای 150، 300، 600، 900 و 1500 تقسیم خواهد کرد؛ استاندارد B 16.47 نیز فلنجها را به کلاسهای 75، 150، 300، 600 و 900 دستهبندی میکند.
قیمت فلنج جوشی
در ابتدا لازم است بدانید که فلنج جوشی یک نوع دیگر از فلنج است که برای اتصال دو لوله یا شیرآلات با کمک جوشکاری مورداستفاده قرار میگیرد، قیمت فلنج جوشی به موارد متعددی بستگی دارد که میتوان به نوع، مشخصات فنی، هزینه تولید و قیمت مواد اولیه در زمان ساخت اشاره داشت. به همین سبب در زمان خرید فلنج جوشی باید با توجه به کارایی و نیاز خود نوع و اندازه دقیق را بدانید تا با توجه به بودجه خود نسبت به خرید اقدام کنید.
نکات مهم در خرید فلنج از آهن آنلاین
برای خرید فلنج مناسب، توجه به چند عامل مهم مانند استاندارد تولید، کلاس فشاری، جنس و متریال، نوع فلنج و قیمت روز ضروری است. انتخاب محصول نامناسب میتواند باعث کاهش کیفیت اتصال، افزایش احتمال نشتی و تحمیل هزینههای اضافی در زمان استفاده شود. همچنین ضخامت فلنج باید متناسب با فشار کاری و شرایط خط لوله انتخاب شود؛ بهطوریکه فلنجهای با ضخامت حدود ۱۰ تا ۲۰ میلیمتر معمولاً برای سیستمهای کمفشار و تأسیسات عمومی، ضخامتهای ۲۰ تا ۴۰ میلیمتر برای خطوط صنعتی با فشار متوسط و نمونههای ضخیمتر از ۴۰ میلیمتر برای شرایط پرفشار مانند صنایع نفت، گاز و پتروشیمی استفاده میشوند. علاوهبر مشخصات فنی، انتخاب یک تأمینکننده معتبر نیز اهمیت زیادی دارد. خرید فلنج از آهن آنلاین این امکان را فراهم میکند تا ضمن دسترسی به قیمت روز، از اصالت محصول و امکان دریافت مشاوره تخصصی برای انتخاب مناسبترین گزینه اطمینان داشته باشید. بررسی دقیق مشخصات فلنج پیش از خرید، به کاهش خطا در تأمین تجهیزات و انتخاب محصول متناسب با نیاز پروژه کمک میکند.
