استیفنر چیست و کاربرد آن در قالب بندی ستون

مشکلات موجود در عملیات قالب‌بندی مانند تغییر شکل قالب‌ها در زمان بتن‌ریزی را می‌توان با استیفنر برطرف کرد. درواقع، این قطعه، اجازه بروز نقص در مراحل بتن‌ریزی را نمی‌دهد و عملکرد رضایت‌آمیزی در حفظ شمایل و مقاومت سازه دارد. درصورت عدم استفاده از آن ممکن است قالب‌ها تغییر شکل دهند و سطح بتن آسیب ببیند که این وضعیت، تاثیر منفی بر کیفیت نهایی کار می‌گذارد. این مشکل در پروژه‌های بزرگ و سنگین بیشتر محرز است؛ زیرا همواره تحت تنش و فشارهای جانبی قرار دارند و بایستی با راهکارهایی نسبت به مقاوم‌سازی آن‌ها اقدام کرد. در این رابطه مهندسان مجرب از استیفنر استفاده می‌کنند تا مقاومت قالب‌ها افزایش یابد. درادامه با این راهکار مهندسی به‌طور کامل آشنا می‌شوید.

استیفنر یا سخت کننده چیست؟

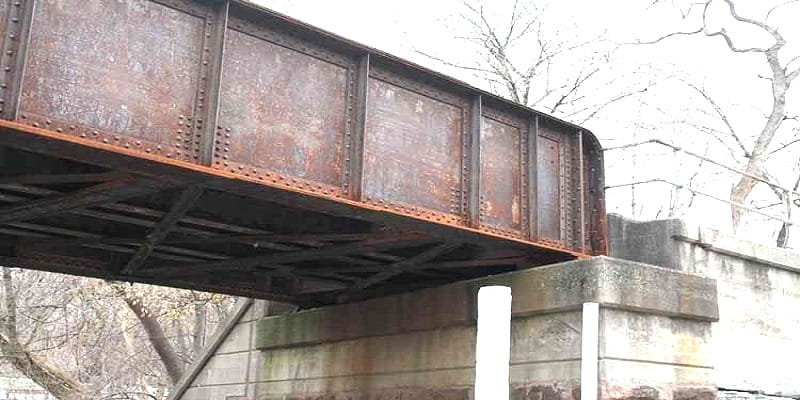

در زبان مهندسی، استیفنر (Stiffener) به سخت‌کننده معروف است. این قطعه سخت‌کننده با ممانعت از تغییر شکل، خمیدگی یا لرزش زیاد اعضای سازه یا قالب‌ها در زمان بتن‌ریزی باعث احداث دقیق تیرها و ستون‌ها می‌شود. فرقی هم ندارد که قالب‌بندی از نوع ساده یا پیشرفته باشد؛ در هر دو حالت بایستی از سخت‌کننده استفاده کرد تا کیفیت نهایی افزایش یابد و نیازی به بازسازی و تعمیر مرتب نباشد. این قطعه تقویت‌کننده باتوجه‌به ویژگی‌هایش علاوه‌بر قالب‌بندی تیر و ستون در حوزه‌های دیگری هم کاربرد دارد. برای نمونه از آن در ساخت مخازن فلزی، سازه‌های دریایی و پل‌ها استفاده می‌کنند تا فشارهای وارده تقسیم شده و تنش در یک نقطه متمرکز نشود.

اهمیت استفاده از استیفنر در تیرآهن

بخش جان تیر (قسمت میان بال‌ها) در تیرهای فولادی مقاومت لازم دربرابر نیروهای برشی را ندارد. ازطرفی، جان تیرها را به‌شکل ورق‌های نازک تولید می‌کنند و تیرها هم ارتفاع زیادی دارند که این حالت، ممکن است به خمیدگی آن‌ها منجر شود. البته این چالش با افزایش ضخامت جان رفع می‌شود؛ ولی باعث افزایش وزن و قیمت تیرآهن شده و هزینه قابل‌توجهی را به سازنده تحمیل می‌کند. ازاین‌رو، باید از افزایش ضخامت صرف‌نظر کرد و به‌سراغ استفاده از استیفنر رفت. این قطعه را در فواصل مناسب در داخل جان تیر قرار دهید تا استقامت آن را دربرابر نیروهای برشی تقویت کند و از کمانش احتمالی جلوگیری نماید.

انواع استیفنر

قطعات استیفنر ازنظر شکل، جنس و محل نصب انواع مختلفی دارد که هرکدام هم به دسته‌های مختلفی تقسیم می‌شوند. در ادامه با انواع استیفنر و مشخصات آن‌ها آشنا خواهید شد:

انواع استینفر از نظر شکل

نحوه قرارگیری استیفنرها روی تیر تأثیر مستقیمی بر عملکرد سازه و میزان مقاومت آن در برابر نیروهای وارده دارد. بر اساس جهت نصب، استیفنرها به دو نوع اصلی طولی و عرضی تقسیم می‌شوند که هرکدام در شرایط خاصی برای افزایش سختی تیر و جلوگیری از تغییر شکل یا کمانش استفاده می‌شوند.

• استیفنر طولی: این نوع استیفنر در امتداد طول تیر و به‌صورت موازی با جان تیر نصب می‌شود. استیفنرهای طولی معمولاً در تیرهای با ارتفاع زیاد یا سازه‌هایی با دهانه‌های بلند مانند سوله‌های صنعتی مورد استفاده قرار می‌گیرند و با افزایش سختی جان تیر، از کمانش آن جلوگیری می‌کنند.

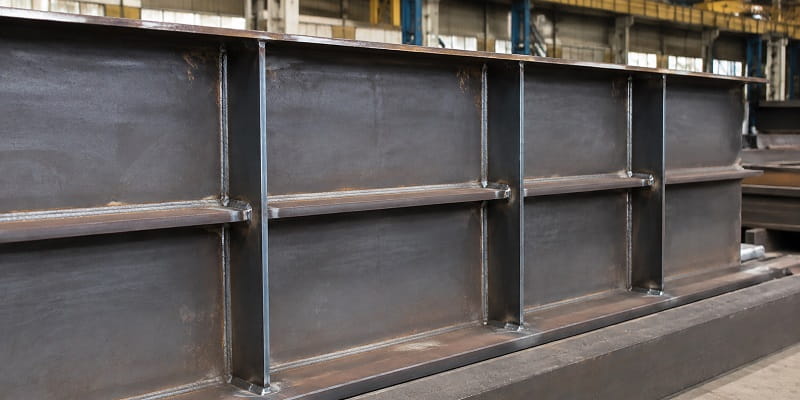

• استیفنر عرضی: این مدل به‌صورت عمود بر محور طولی تیر و در عرض جان نصب می‌شود. استیفنرهای عرضی بیشتر در نزدیکی تکیه‌گاه‌ها، محل اعمال بارهای متمرکز و نواحی تحت فشار زیاد به کار می‌روند و با تقویت جان تیر، مانع از کمانش موضعی و تغییر شکل آن می‌شوند.

انواع استیفنر ازنظر جنس

جنس استیفنر یکی از مهم‌ترین عوامل در تعیین میزان مقاومت، دوام و عملکرد آن در شرایط مختلف است. انتخاب متریال مناسب باتوجه‌به نوع سازه، شرایط محیطی و میزان بار وارده انجام می‌شود. به‌طور کلی، استیفنرها از نظر جنس به دو دسته اصلی تقسیم می‌شوند:

• استیفنر فلزی: این مدل پرکاربردترین نوع استیفنر است که معمولاً از فولاد کربنی یا فولاد ضد زنگ ساخته می‌شود. مقاومت مکانیکی بالا، تحمل بارهای سنگین و دوام طولانی باعث شده است این نوع در سازه‌های مسکونی، تجاری و صنعتی کاربرد گسترده‌ای داشته باشد.
• استیفنر کامپوزیتی: این نوع از ترکیب موادی مانند فایبرگلاس و رزین‌های پلیمری تولید می‌شود. وزن سبک، مقاومت مناسب در برابر رطوبت، خوردگی و مواد شیمیایی، آن را به گزینه‌ای مناسب برای محیط‌های مرطوب، مناطق پرباران و صنایع شیمیایی تبدیل کرده است.

انواع استیفر از نظر محل نصب

ازنظر محل نصب استینفر به چهار نوع تقسیم می‌شود که در ادامه به بررسی آن‌ها می‌پردازیم:

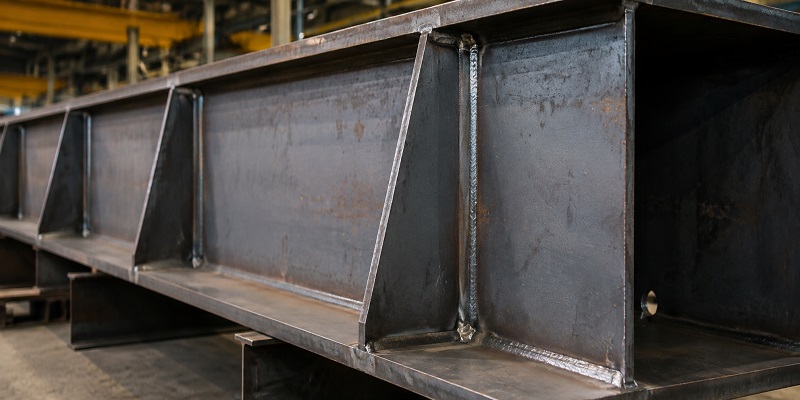

• خارجی: در نوع خارجی، قطعه در خارج از تیر یا ستون جاساز می‌شود.

• داخلی: در مدل داخلی نخست قسمت موردنظر برش خورده و قطعه را در درون آن جوش می‌زنند.
• انتهایی: مدل انتهایی را باید در مجاورت تکیه‌گاه تیر تعبیه کرد؛ این مدل، هدایت یکنواخت نیرو به قسمت‌های دیگر را انجام می‌دهد.
• میانی: مدل میانی، بین دو تکیه‌گاه در فواصل مشخص قرار می‌گیرد.

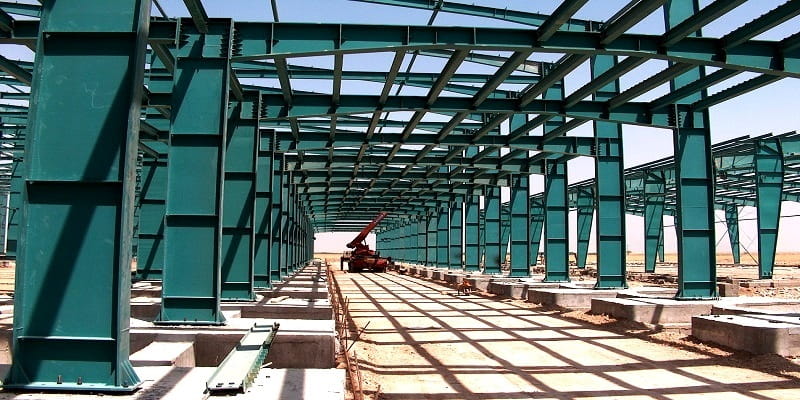

کاربرد استیفنر در قالب بندی ستون

کاربرد استیفنر در قالب‌بندی ستون بیش از یک قطعه تقویتی است. این قطعه پایداری قالب ستون در مقابل بارهای بتن تازه را تثبیت می‌کند و نمای آن را بدون کوچکترین مشکلی شکل می‌دهد. بنابراین، با نصب سخت‌کننده می‌توان مشکلات رایج سازه‌ها را در زمان قالب‌بندی و بتن‌ریزی حل کرد. البته در هر پروژه‌ای باید از استیفنرهای مناسب آن استفاده کنید تا کارایی لازم را داشته باشد. افزون‌براین، استفاده از قطعات سخت‌کننده به افزایش سرعت کار با کمتریم خطا کمک می‌کند. درمجموع، مهم‌ترین کاربردهای آن شامل انتقال یکنواخت نیرو، افزایش دقت هندسی و کاهش تاثیر تنش‌ها می‌شود و امروزه به نکات اجرایی ساخت‌وساز تبدیل شده است.

مزایای استفاده از استیفنر در قالب‌بندی ستون

بکارگیری قطعات سخت‌کننده تاثیر بسزایی بر میزان مقاومت و امنیت پروژه‌ها می‌گذارد؛ به‌همین‌دلیل، استفاده از آن‌ها در قالب‌بندی ستون همواره پیشنهاد می‌شود. درادامه لیستی از مزایای استفاده از استیفنر در قالب‌بندی ستون را آورده‌ایم:

• تقویت مقاومت قالب و ستون
• کاهش نیاز به تعمیر و بازسازی
• حفظ ساختار کار در زمان بتن‌ریزی
• امکان استفاده دوباره از آن در پروژه‌های دیگر
• امکان اجرای حرفه‌ای پروژه با دقت هندسی بالا

نحوه نصب استیفنر در قالب بندی ستون

نصب استیفنر در قالب‌بندی ستون باید مطابق با نقشه‌های اجرایی و دستورالعمل‌های فنی انجام شود تا استحکام و پایداری قالب حفظ شود. پیش از آغاز عملیات، محل نصب سخت‌کننده‌ها باید بر اساس محاسبات سازه‌ای و ابعاد قالب مشخص شود. استیفنرهای پای ستون نیز معمولاً در محل اتصال ستون به فونداسیون نصب می‌شوند تا از تغییر شکل و تمرکز تنش در این بخش جلوگیری کنند. برای درک بهتر اینکه فونداسیون چیست و چرا اجرای صحیح این قسمت بر عملکرد سازه تأثیر مستقیم دارد، آشنایی با ساختار و وظایف آن ضروری است.

در ستون‌های با ابعاد بزرگ نیز استیفنرها باید در ردیف‌های عمودی و با فواصل استاندارد نصب شوند تا فشارهای جانبی به‌طور یکنواخت توزیع شده و از تغییر شکل قالب جلوگیری شود. همچنین، اتصالات استیفنر باید از مقاومت کافی برخوردار باشند و در صورت نیاز امکان تنظیم موقعیت آن‌ها را فراهم کنند. در قالب‌های فلزی معمولاً از پیچ و مهره یا جوش برای اتصال استفاده می‌شود، درحالی‌که برای قالب‌های چوبی یا ترکیبی، بست‌های مکانیکی گزینه مناسب‌تری هستند. در پایان نیز توصیه می‌شود با استفاده از ابزارهایی مانند تراز و شاقول، از صحت نصب و هم‌راستایی استیفنرها اطمینان حاصل شود.

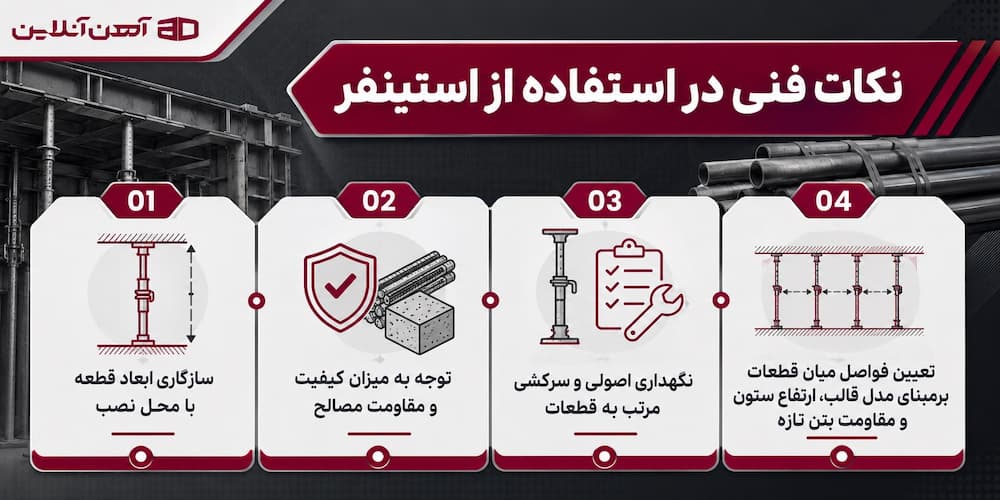

نکات فنی در استفاده از استیفنر

در زمان استفاده از استیفنر با رعایت الزامات و نکات فنی می‌توان کیفیت و ایمنی کار را تضمین کرد. از نکات فنی مربوط به قطعات سخت‌کننده می‌توان به موارد زیر اشاره کرد:

• سازگاری ابعاد قطعه با محل نصب
• توجه به میزان کیفیت و مقاومت مصالح
• نگهداری اصولی و سرکشی مرتب به قطعات
• تعیین فواصل میان قطعات برمبنای مدل قالب، ارتفاع ستون و مقاومت بتن تازه

عوامل موثر بر قیمت استیفنر

قیمت استیفنر براساس جنس، ابعاد، میزان کیفیت و مقاومت آن دربرابر نیروهای خارجی محاسبه می‌شود. علاوه‌بر این موارد، عوامل مندرج در قسمت زیر هم می‌توانند بهای آن را تحت‌تاثیر قرار دهند:

• کارخانه تولیدکننده
• نوسانات نرخ ارز
• هزینه حمل‌ونقل
• میزان عرضه و تقاضا
• سیاست‌های داخلی و خارجی
• شرایط حاکم بر بازار آهن و فولاد
