علامت اختصاری نبشی چیست و در نقشه چگونه نمایش داده میشود؟
شناسایی اصالت و مشخصات نبشی، یکی از مهمترین مواردی است که هنگام خرید این محصول باید به آن توجه شود. یکی از سادهترین راههای تشخیص کارخانه تولیدکننده و بررسی هویت محصول، توجه به علامت اختصاری نبشی است. این علائم معمولاً بهصورت حروف، اعداد یا کدهای مشخص روی محصول یا پلاک بندیل درج میشوند و اطلاعاتی مانند کارخانه سازنده، مشخصات تولید یا کد شناسایی محصول را در اختیار خریداران قرار میدهند. آشنایی با این نشانهها به فعالان بازار آهن و مصرفکنندگان کمک میکند تا اصالت نبشی را با دقت بیشتری بررسی کرده و آن را با مدارک فنی و اسناد فروش تطبیق دهند. البته باید توجه داشت که همه نبشیها دارای علامت حکشده نیستند؛ بنابراین، بررسی همزمان مشخصات فنی، مدارک محصول و اطلاعات فروش نیز اهمیت زیادی دارد.
منظور از علامت اختصاری نبشی چیست؟
در بازار آهن آلات، منظور از علامت اختصاری نبشی مجموعهای از حروف، اعداد یا نشانههایی است که کارخانه سازنده یا مشخصات فنی محصول را معرفی میکند. در متون و سیستمهای مهندسی، نبشی معمولاً با نماد L نمایش داده میشود و این علامت در کنار ابعاد و ضخامت، امکان شناسایی و تحلیل دقیق مقطع فولادی را فراهم میکند. چنین شیوهای از نامگذاری، بخشی از ساختار استاندارد علامت اختصاری آهنآلات بهشمار میآید و باعث میشود اطلاعات فنی با نظم و دقت بیشتری ثبت شوند.
بهعنوان مثال، علامت L50×50×5 نشاندهنده نبشی با دو بال 50 میلیمتری و ضخامت 5 میلیمتر است. در نبشیهای بال نامساوی نیز اندازه هر دو بال بهصورت جداگانه در مشخصات محصول درج میشود. بههمیندلیل، با خواندن علامت نبشی میتوان علاوهبر ابعاد و ضخامت، بال مساوی یا بال نامساوی بودن آن را نیز تشخیص داد.
نحوه خواندن علامت اختصاری نبشی
خواندن مشخصات نبشی از روی نقشه با بررسی مرحلهبهمرحله اجزای علامت امکانپذیر است؛ برای نمونه، علامت زیر را در نظر بگیرید:
L50×50×5
در مثال ذکرشده، علامتهای بهکاررفته برای نمایش مشخصات نبشی شامل اجزای زیر است:
- حرف L: نشاندهنده مقطع نبشی است.
- عدد اول: اندازه بال اول نبشی را برحسب میلیمتر مشخص میکند.
- عدد دوم: اندازه بال دوم نبشی را برحسب میلیمتر نشان میدهد.
- عدد سوم: بیانگر ضخامت نبشی برحسب میلیمتر است.
بنابراین، L50×50×5 به یک نبشی بال مساوی با دو بال 50 میلیمتری و ضخامت 5 میلیمتر اشاره دارد. نحوه نمایش مشخصات نبشی بال نامساوی نیز از همین ساختار پیروی میکند؛ با این تفاوت که اندازه دو بال برابر نیست. برای مثال، علامت L100×75×8 نشاندهنده نبشی با بالهای 100 و 75 میلیمتری و ضخامت 8 میلیمتر است. در نتیجه، از روی علامت اختصاری نبشی میتوان نوع مقطع، اندازه بالها و ضخامت آن را بهسادگی تشخیص داد.
علامت اختصاری نبشی کارخانههای مختلف

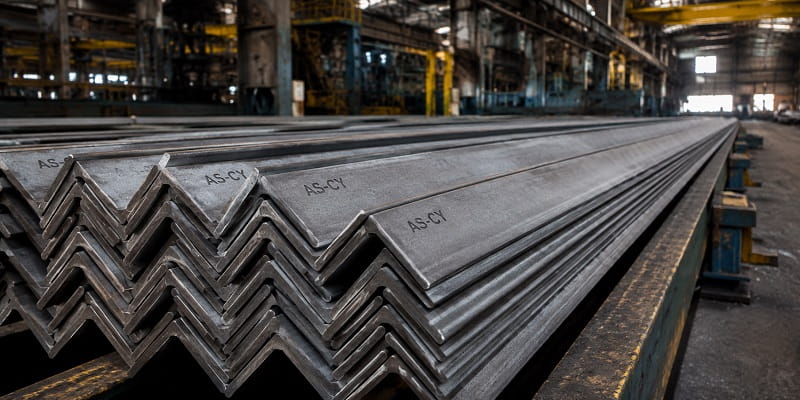

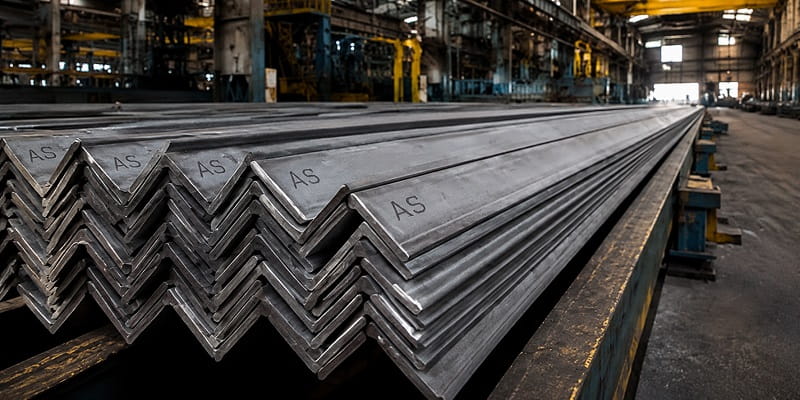

علامتگذاری محصولات در کارخانه های تولیدکننده نبشی در ایران یکسان نیست و هر تولیدکننده ممکن است از شیوه خاصی برای درج نام یا کد تجاری خود روی نبشی یا پلاک بندیل استفاده کند، اما برای همه کارخانهها یک فهرست رسمی و جامع از علائم حکشده روی نبشی منتشر نشده است. بهعنوان مثال: کارخانه فولاد سپهر ایرانیان با علامت اختصاری FSI شناخته میشود. همچنین برای فولاد جاوید بناب علامت JSB ذکر شده که بهعنوان نشانه شناسایی این کارخانه در بازار شناخته میشود.
در مورد فولاد ناب تبریز نیز کد FNT در پلاک بندیل محصولات ثبت میشود و از همین طریق میتوان نبشیهای تولیدی این کارخانه را شناسایی کرد. برخیدیگر از تولیدکنندگان، بهجای کد اختصاری مشخص، بیشتر از نام تجاری یا ویژگی ظاهری محصول برای شناسایی استفاده میشود. برای مثال، فولاد نستا با نام تجاری «نستا» شناخته میشود و نبشیهای سبک و سنگین آن نیز با نشانههای رنگی مانند سر زرد و سر آبی از یکدیگر قابل تشخیص هستند.
جدول علامت اختصاری نبشی

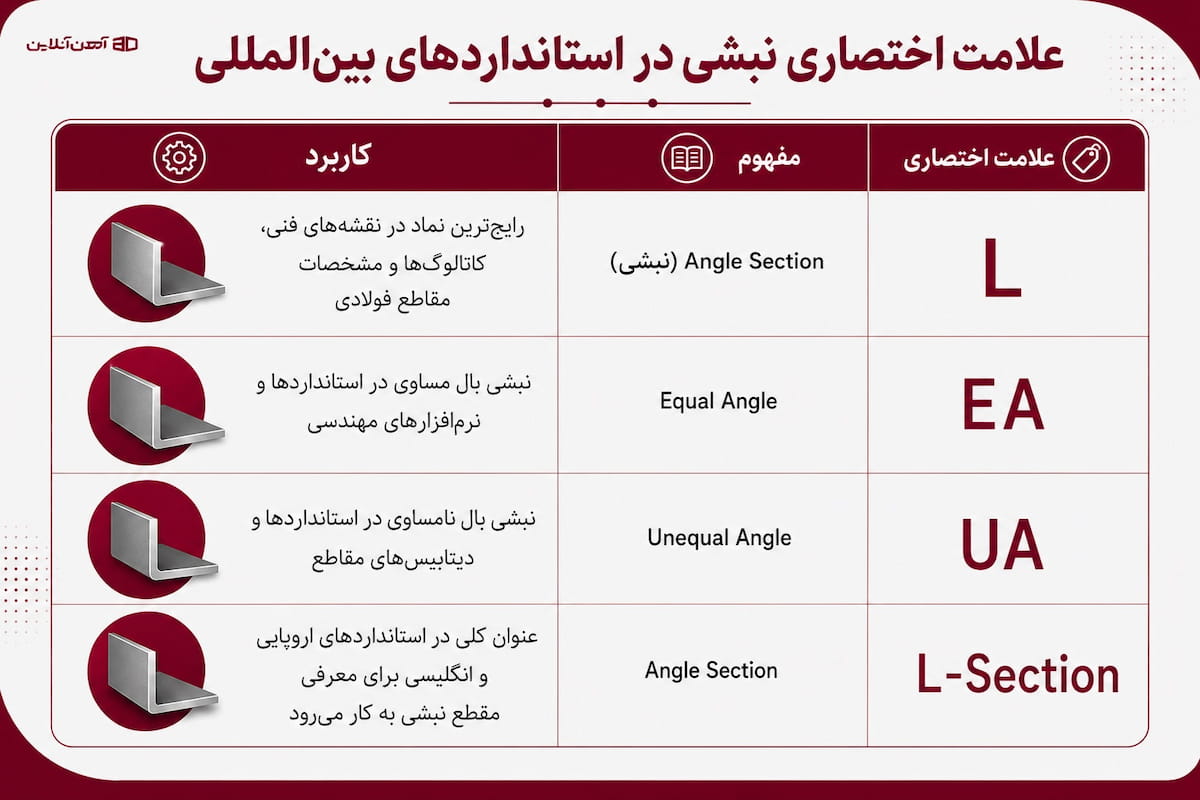

شناخت علائم اختصاری نبشی در استانداردهای اروپایی، هنگام مطالعه نقشههای فنی و انتخاب محصول مناسب اهمیت زیادی دارد. این نمادها اطلاعاتی مانند ابعاد، مشخصات هندسی و ویژگیهای فنی نبشی را بهصورت خلاصه نمایش میدهند. در ادامه، تصویر مربوط به مهمترین این علائم را مشاهده میکنید.
اهمیت استفاده از علائم اختصاری نبشی
بررسی این علائم اختصاری به خریداران کمک میکند تا تولیدکننده محصول را بهتر تشخیص دهند و احتمال خرید کالای تقلبی یا مغایر با سفارش را کاهش دهند. این علائم همچنین فرایند انبارداری، ردیابی محموله و تطبیق محصول با برگه کنترل کیفیت را سادهتر میکنند. هنگام مقایسه قیمت نبشی نیز شناسایی کارخانه سازنده اهمیت دارد؛ زیرا کیفیت مواد اولیه، دقت ابعادی، وزن شاخه، استاندارد تولید و اعتبار برند بر ارزش نهایی محصول اثر میگذارند. ممکن است دو نبشی با ابعاد اسمی یکسان، بهدلیل تفاوت وزن و کیفیت ساخت، قیمت متفاوتی داشته باشند. درنهایت، برای تشخیص دقیق محصول نباید فقط به نشانه روی بدنه اعتماد کرد. بررسی پلاک بندیل، گواهی آنالیز، وزن، ابعاد، استاندارد تولید، نام کارخانه در فاکتور و اعتبار فروشنده، مطمئنترین روش برای تأیید اصالت نبشی است.
