لوله کیسینگ چیست؛ بررسی انواع و کاربردها

یکی از انواع لوله‌های بدون درز، لوله کیسینگ است که در فرآیند حفر چاه‌های نفت و گاز با هدف مراقبت از دیواره آن‌ها بکار گرفته می‌شود. این محصول به‌شکل عمودی در چاه قرار می‌گیرد و بعد از اتمام حفاری هم در همانجا باقی می‌ماند تا از ساختار موجود دربرابر فشارهای مضاعف محافظت کند. بنابراین، Casing نقش کلیدی را در مهندسی حفاری ایفا کرده و همچون یک پشتیبان قوی عمل می‌کند. به‌علاوه، این محصول همچون سایر محصولات مشابه خود در مدل‌ها و سایزهای مختلفی تولید می‌شود تا نیازهای مختلف صنعتی را برطرف سازده. در این مقاله، کاربردهای لوله کیسینگ و مشخصات آن بررسی شده است.

لوله کیسینگ چیست؟

لوله کیسینگ (Casing Pipe) یا لوله جداری، نوعی لوله استوانه‌ای شکل و مستحکم است که معمولاً از فولاد تولید می‌شود و در دسته لوله‌های مورد استفاده در عملیات حفاری قرار می‌گیرد. این لوله‌ها با طراحی ویژه و مطابق استانداردهای مشخص تولید می‌شوند تا از نظر ابعادی، جنس و ساختار، کیفیت لازم برای استفاده در پروژه‌های حفاری را داشته باشند.

جنس فولادی و ساختار مقاوم این محصول باعث شده است میزان تحمل فشار لوله یکی از فاکتورهای مهم در بررسی و انتخاب انواع مختلف Casing Pipe باشد. به‌طور کلی، لوله کیسینگ به‌عنوان یکی از اجزای استاندارد در صنعت حفاری، با مشخصات فنی متنوعی در بازار عرضه می‌شود.

انواع لوله کیسینگ (Casing) کدامند؟

این نوع لوله همچون سایر محصولات فولادی، از نظر کاربرد به انواع مختلفی تقسیم می‌شود که در اینجا به بررسی آن‌ها می‌پردازیم:

• لوله کیسینگ اولیه: نام دیگر آن، لوله هادی است و بالاترین قطر را دارد. از این مدل در خاک‌های سطحی به‌شدت ناپایدار استفاده می‌کنند. با وجود این محصول احتمال فروپاشی چاه در زمان حفاری بسیار کم است.

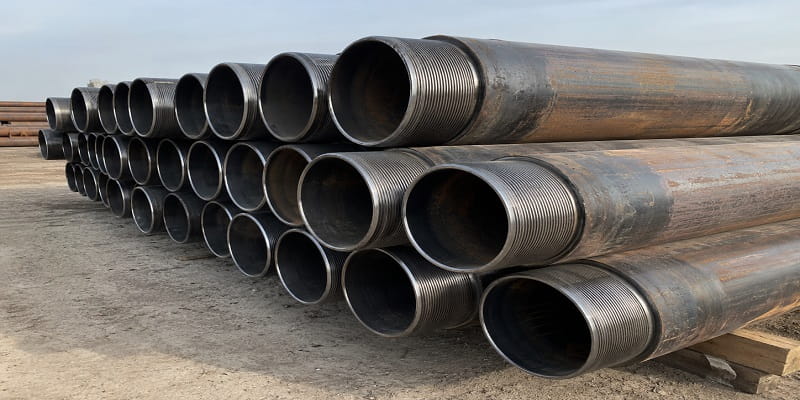

• لوله کیسینگ سطحی: این مدل باید در اعماق چاه نصب شود تا تنش‌های خاک را تحمل کرده و اجازه بسته شدن چاه بر اثر فشارهای وارده را ندهد.

• لوله کیسینگ میانی: این محصول مناسب حفاری چاه‌های عمیق است و مانع از فشار آوردن غیرطبیعی در طبقات چاه و فوران آن می‌شود.
• لوله جدار چاهی بهره‌برداری: از این مدل کیسینگ به‌منظور جداره‌گذاری لوله‌های تکمیلی موجود استفاده می‌کنند و همین‌طور، باعث هدایت عالی هیدروکربن‌ها از مخزن به خارج از آن می‌شود.

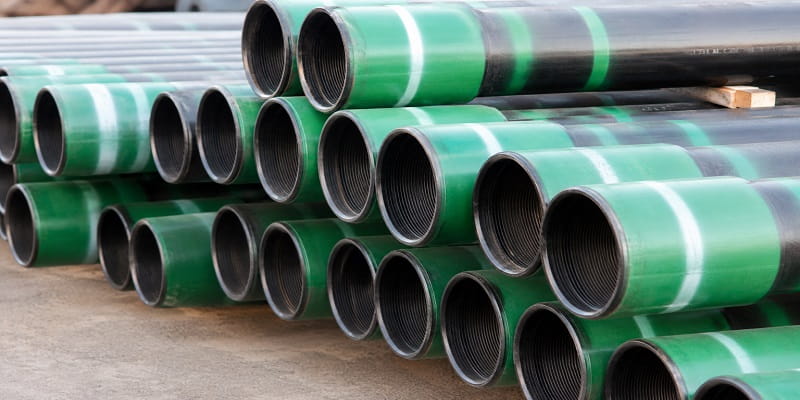

• لوله کیسینگ آستری: این مدل تا لبه چاه کشیده نمی‌شود و انتهای بالایی آن در درون لوله قبلی به‌شکل معلق قرار می‌گیرد. همچنین، این محصول خود مدل‌های مختلفی ازجمله آستری تولیدی، حفاری و بلند دارد.

مهم‌ترین کاربردهای لوله کیسینگ

ساختار محکم و مقاومت بالای لوله کیسینگ دربرابر فشار و شرایط محیطی، سبب شده است این محصول در صنایع مختلف کاربردی گسترده‌ داشته باشد. مهم‌ترین کاربردهای لوله کیسینگ عبارتند از:

• محافظت از چاه‌های نفت و گاز
• تقویت دیوارهای سازه‌های مختلف
• هدایت بخار و مایعات داغ در چاه‌های ژئوترمال

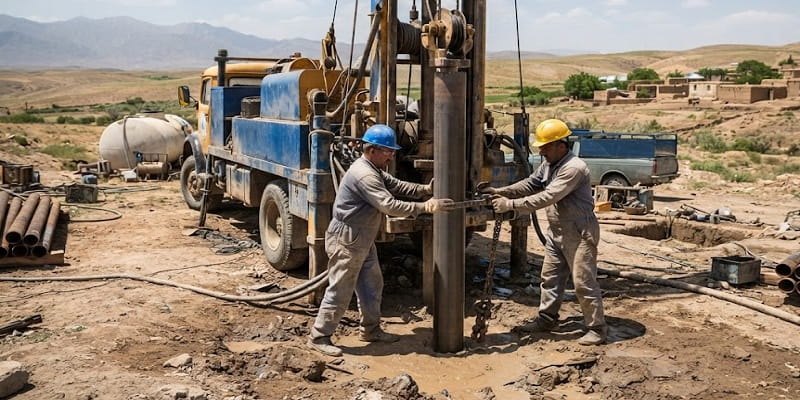

• حفاری چاه‌های آب

مشخصات و ویژگی‌های لوله Casing

شناخت مشخصات فنی لوله کیسینگ، یکی از مهم‌ترین مراحل برای انتخاب محصول مناسب در پروژه‌های حفاری و صنعتی است. این لوله‌ها با ساختاری مقاوم طراحی شده‌اند تا بتوانند از دیواره چاه محافظت کرده و در شرایط سخت محیطی عملکرد مطلوبی داشته باشند. مقاومت بالا دربرابر فشار، خوردگی، مواد شیمیایی و عوامل فرسایشی موجود در خاک، از مهم‌ترین ویژگی‌های لوله Casing محسوب می‌شود.

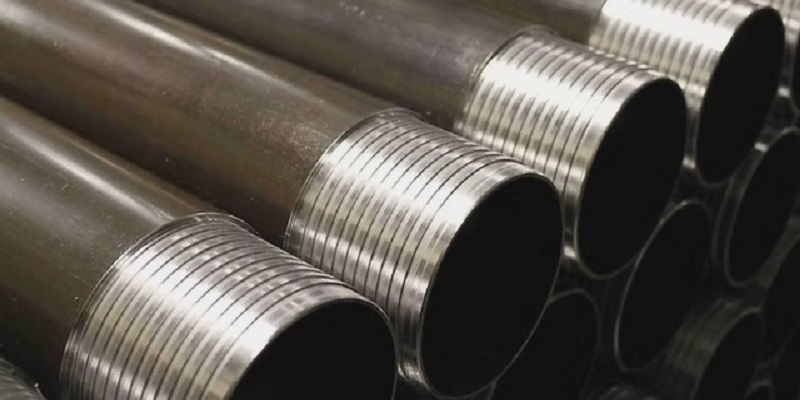

از دیگر مشخصات این محصول می‌توان به قابلیت اتصال بدون جوش اشاره کرد که استفاده از آن را برای کاربردهای مختلف آسان‌تر کرده است. همچنین، ویژگی‌های ابعادی مانند طول، قطر و ضخامت لوله کیسینگ باتوجه‌به نوع و استاندارد تولید متفاوت است. برای آگاهی دقیق‌تر از وزن و مشخصات ابعادی مدل‌های مختلف، اطلاعات ارائه‌شده در جدول وزن لوله می‌تواند معیار مناسبی برای مقایسه و انتخاب محصول باشد.

استانداردهای لوله کیسینگ

رعایت استانداردهای تولید، یکی از مهم‌ترین عوامل در تضمین کیفیت، ایمنی و عملکرد لوله‌های کیسینگ در پروژه‌های حفاری محسوب می‌شود. ازآنجاکه این لوله‌ها در شرایط سخت محیطی و در فشارهای بالا مورد استفاده قرار می‌گیرند، باید مطابق استانداردهای معتبر بین‌المللی تولید شوند تا از مقاومت و دوام کافی برخوردار باشند. در ادامه، مهم‌ترین استانداردهای لوله Casing را بررسی می‌کنیم:

• استاندارد API 6A
• استاندارد ISO 11960
• استاندارد API Specification 5CT
• استاندارد NACE MR0175/ISO 15156

نکات کلیدی هنگام اجرای لوله Casing

اجرای صحیح لوله کیسینگ نقش مهمی در افزایش ایمنی، دوام و عملکرد مناسب چاه دارد؛ زیرا هرگونه خطا در فرآیند لوله‌گذاری می‌تواند باعث کاهش کارایی سازه و ایجاد هزینه‌های اضافی شود. یکی از عوامل مهم در برنامه‌ریزی این مرحله، برآورد هزینه‌ها است که تا حد زیادی به مشخصات فنی و قیمت لوله جدار چاه بستگی دارد. ازآنجاکه نرخ این محصول تحت‌تأثیر عواملی مانند جنس، ابعاد، ضخامت و شرایط بازار تغییر می‌کند، بررسی قیمت روز آن از منابع معتبر اهمیت زیادی دارد.

همچنین، برای اجرای لوله کیسینگ، چندین شاخه Pipe Casing به یکدیگر متصل می‌شوند تا یک رشته لوله مناسب برای جداره‌گذاری چاه ایجاد شود. نحوه نصب، تعداد رشته‌ها و روش لوله‌گذاری نیز باتوجه‌به عمق چاه، شرایط زمین‌شناسی و نوع پروژه تعیین می‌شود. رعایت اصول اجرایی و استفاده از تجهیزات مناسب، از آسیب‌دیدگی لوله در زمان حفاری جلوگیری کرده و عملکرد مطلوب آن را تضمین می‌کند. مهم‌ترین نکات در اجرای لوله کیسینگ عبارت‌اند از:

• محاسبه درصد قوس و انحراف چاه یا سازه
• برآورد دقیق حجم محبوس میان لوله با دیواره
• تعیین دقیق قطر چاه در طبقات مختلف با دستگاه قطریاب
• توجه به دمای بخش‌های مختلف چاه برای فهمیدن زمان آماده شدن دوغاب
