تفاوت تبدیل هم مرکز و غیر هم مرکز چیست؟

در بسیاری از خطوط لوله، لازم است قطر لوله در بخشی از مسیر تغییر کند. این تغییر نباید باعث افت عملکرد سیستم، ایجاد تنش یا اختلال در جریان سیال شود؛ به‌همین ‌دلیل از قطعه‌ای به نام تبدیل استفاده می‌شود. تبدیل‌ها در دو نوع هم‌مرکز و غیر هم‌مرکز تولید می‌شوند که هرکدام کاربرد و ویژگی‌های متفاوتی دارند. انتخاب نادرست بین این دو نوع می‌تواند مشکلاتی مانند تجمع هوا، ایجاد رسوب و یا کاهش راندمان پمپ را به همراه داشته باشد. در ادامه با ساختار، کاربرد و تفاوت‌های اصلی این دو نوع تبدیل آشنا می‌شویم.

تبدیل هم‌مرکز چیست؟

اتصالی که مرکز دو سر آن روی یک محور قرار دارند، تبدیل هم‌مرکز نامیده می‌شود. به ‌همین‌دلیل ظاهر آن کاملاً متقارن و مخروطی شکل است و قطر لوله به‌صورت یکنواخت از یک سمت به سمت دیگر کاهش پیدا می‌کند. این نوع تبدیل زمانی استفاده می‌شود که حفظ محور مرکزی لوله اهمیت داشته باشد و سیال بدون ایجاد اختلال در امتداد خط حرکت کند. به‌همین‌دلیل در خطوط انتقال عمودی، شبکه‌های انتقال مایعات و گازها، صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های فرآیندی کاربرد گسترده‌ای دارد. از مهم‌ترین مزایای تبدیل هم‌مرکز می‌توان به توزیع یکنواخت تنش، کاهش افت فشار ناشی از تغییر قطر و نصب ساده در خطوط عمودی اشاره کرد.

تبدیل غیر هم‌مرکز چیست؟

تبدیلی که محور دو سر آن با یکدیگر هم‌راستا نیست و گاهی یک سمت آن کاملاً صاف است غیر هم‌مرکز نامیده می‌شود. همین ویژگی باعث می‌شود پس از نصب، کف یا سقف لوله در یک راستا باقی بماند. مهم‌ترین کاربرد این نوع تبدیل در خطوط افقی، به‌ویژه در ورودی و خروجی پمپ‌ها است. در این شرایط می‌توان از ایجاد حباب هوا یا تجمع رسوبات جلوگیری کرد. بسته به شرایط نصب، تبدیل غیر هم‌مرکز به دو حالت Flat on Top (FOT)  و Flat on Bottom (FOB) نصب می‌شود؛ انتخاب هرکدام به نوع سیال و محل قرارگیری تجهیزات بستگی دارد.

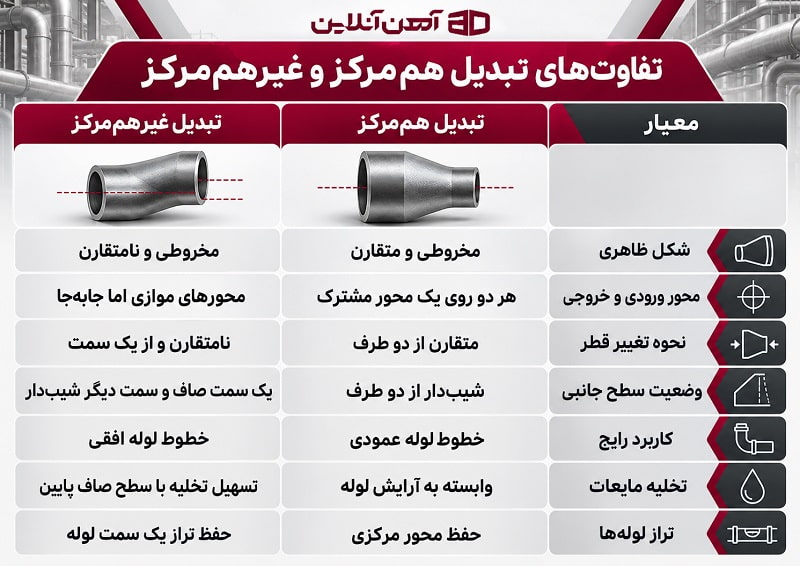

اصلی‌ترین تفاوت‌های تبدیل هم‌مرکز و غیرهم‌مرکز کدامند؟

اگرچه هر دو قطعه برای تغییر قطر لوله استفاده می‌شوند، اما تفاوت‌های مهمی بین آن‌ها وجود دارد که انتخاب صحیح را تعیین می‌کند. در ادامه تفاوت‌های این دو نوع تبدیل را بررسی می‌کنیم:

• ساختار ظاهری: تبدیل هم‌مرکز کاملاً متقارن است و مرکز دو دهانه آن روی یک محور قرار دارد؛ اما در تبدیل غیر هم‌مرکز، محور دو سر جابه‌جا شده و یک لبه صاف ایجاد می‌شود.
• نوع کاربرد: تبدیل هم‌مرکز بیشتر در خطوط عمودی یا مسیرهایی استفاده می‌شود که هم‌محور بودن لوله اهمیت دارد. در مقابل، تبدیل غیر هم‌مرکز برای خطوط افقی، به‌ویژه در نزدیکی پمپ‌ها و تجهیزاتی که نباید هوا یا رسوب در آن‌ها جمع شود، انتخاب مناسب‌تری است.
• رفتار سیال: در تبدیل هم‌مرکز، اگر در خط افقی نصب شود، ممکن است در قسمت بالایی لوله حباب هوا تشکیل شود. اما طراحی تبدیل غیر هم‌مرکز این مشکل را تا حد زیادی برطرف می‌کند و مسیر جریان را یکنواخت‌تر نگه می‌دارد.
• احتمال ایجاد کاویتاسیون: در سیستم‌های پمپاژ، استفاده از تبدیل هم‌مرکز در محل نامناسب می‌تواند احتمال کاویتاسیون را افزایش دهد. به همین‌دلیل در ورودی بسیاری از پمپ‌ها، استانداردهای طراحی استفاده از تبدیل غیر هم‌مرکز را توصیه می‌کنند.
• نحوه نصب: تبدیل هم‌مرکز محدودیت خاصی در جهت نصب ندارد، اما در تبدیل غیر هم‌مرکز باید باتوجه‌به نوع سیال و شرایط بهره‌برداری، جهت قسمت صاف به‌درستی انتخاب شود.

کدام تبدیل برای پروژه شما مناسب‌تر است؟ تبدیل هم‌مرکز یا تبدیل غیر هم‌مرکز

انتخاب بین این دو نوع تبدیل به محل نصب، جهت جریان، نوع سیال و تجهیزات موجود در خط بستگی دارد و نمی‌توان یک گزینه را برای همه پروژه‌ها بهترین دانست. اگر لوله‌کشی به‌صورت عمودی انجام شده یا هم‌محور بودن تجهیزات اهمیت دارد، تبدیل هم‌مرکز انتخاب مناسب‌تری خواهد بود. اما اگر پروژه شامل خطوط افقی، سیستم‌های پمپاژ یا سیالاتی است که احتمال ایجاد حباب هوا یا رسوب در آن‌ها وجود دارد، معمولاً تبدیل غیر هم‌مرکز پیشنهاد می‌شود.

علاوه‌بر مشخصات فنی، هنگام خرید بهتر است قیمت تبدیل را نیز در کنار عواملی مانند جنس، استاندارد تولید، روش تولید و کارخانه تولیدکننده بررسی کنید. هرچند اختلاف قیمت تبدیل هم‌مرکز و غیر هم‌مرکز معمولاً زیاد نیست، اما انتخاب قطعه مناسب براساس طراحی مهندسی اهمیت بسیار بیشتری نسبت به تفاوت هزینه دارد. زیرا استفاده از تبدیل نامناسب می‌تواند در آینده هزینه‌های تعمیر، توقف خط و کاهش راندمان سیستم را افزایش دهد.
