بررسی تفاوتهای تیرآهن و تیر ورق
تیرها ستون فقرات ساختمانها، پلها و سولههای صنعتی را تشکیل میدهند و انتخاب صحیح نوع آنها، تأثیر مستقیمی بر ایمنی، هزینه و زمان اجرای پروژه دارد. در اینمیان، تیرآهن و تیر ورق دو گزینه پرکاربرد در میان مهندسان عمران و سازندگان هستند. تفاوت در ویژگیها، فرآیند تولید و کاربردهای منحصربهفرد این دو نوع تیر باعث شده که هریک بتوانند نیازهای خاصی از صنعت را برآورده کنند. با وجود شباهتهای ظاهری، تیرآهن و تیر ورق از نظر ظرفیت باربری، ابعاد، نحوه تولید و حوزه کاربرد تفاوتهای مهمی با یکدیگر دارند. آشنایی با این تفاوتها به مهندسان و کارفرمایان کمک میکند تا متناسب با شرایط پروژه، گزینهای اقتصادیتر و کارآمدتر را انتخاب کنند. در این مقاله به بررسی دقیق تفاوتهای تیرآهن و تیر ورق میپردازیم.

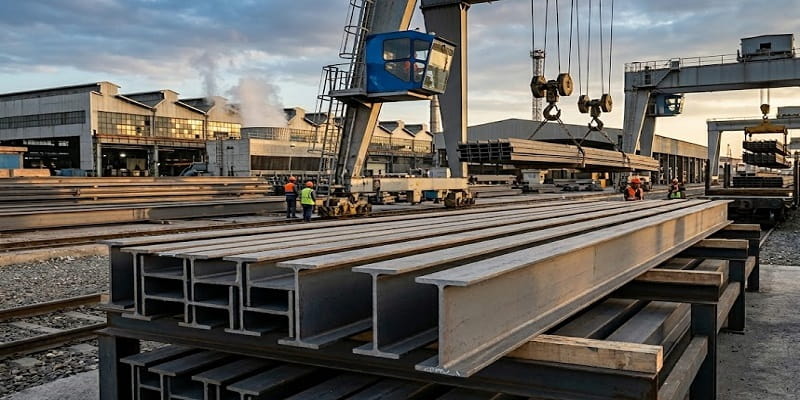

تیرآهن چیست؟
در پاسخ به این پرسش که تیرآهن چیست؟ باید گفت تیرآهن یکی از مهمترین مقاطع فولادی در صنعت ساختمان و سازههای فلزی است که وظیفه تحمل و انتقال بارهای واردشده به اسکلت سازه را بر عهده دارد. این محصول بهصورت استاندارد در کارخانههای فولادسازی و نورد تولید میشود و به دلیل استحکام بالا، نقش کلیدی در ساخت ساختمانها، پلها، سولهها و سایر پروژههای عمرانی ایفا میکند. تیرآهن معمولاً از شمشهای فولادی (بیلت یا بلوم) تولید میشود.
در این فرآیند، شمشها پس از رسیدن به دمای مناسب در کورههای پیشگرم، از میان مجموعهای از غلتکهای نورد عبور داده میشوند تا به شکل نهایی خود، معمولاً به صورت I یا H، برسند. نورد گرم علاوهبر شکلدهی، باعث یکنواختی ساختار فولاد در سراسر مقطع شده و خواص مکانیکی مطلوبی مانند مقاومت خمشی و تحمل بار بالا را برای محصول فراهم میکند. تیرآهنها در انواع مختلفی مانند IPE INP و IPB (هاش) تولید میشوند و هرکدام باتوجهبه ویژگیهای فنی خود، در بخشهای مختلف سازه کاربرد دارند. انتخاب نوع و سایز مناسب این مقطع تأثیر مستقیمی بر استحکام، ایمنی و عملکرد نهایی سازه خواهد
تیر ورق چیست؟
برای اینکه بتوان معایب تیرآهن را به خوبی پوشش داد و گزینههای سفارشی تولید کرد، مهندسان به سراغ تیر ورق میروند. در پاسخ به این سوال که تیر ورق چیست؟ میتوانیم بگوییم یک عضو سازهای فولادی با مقطع I شکل است که از کنار هم قرار دادن و جوش دادن سه ورق فولادی مجزا برای جان و بالها ساخته میشود. ابعاد و ضخامت اجزای تیر ورق باتوجهبه نیازهای فنی هر پروژه تعیین میشود و بههمیندلیل، این مقطع قابلیت استفاده در سازههای مختلف را دارد. در فرآیند تولید، ورقهای فولادی پس از برشکاری و آمادهسازی، با استفاده از جوشکاری به یکدیگر متصل میشوند تا مقطعی یکپارچه و مقاوم ایجاد شود. استحکام بالا، ظرفیت باربری مناسب و امکان تولید در ابعاد متنوع باعث شده تیر ورق در ساخت پلها، سولههای صنعتی، سازههای فلزی سنگین، نیروگاهها و بسیاری از پروژههای عمرانی مورد استفاده قرار گیرد. عملکرد مناسب این مقطع در تحمل بارهای خمشی و برشی، آن را به یکی از اجزای مهم در اجرای سازههای فولادی تبدیل کرده است. به همین دلیل، تیر ورق امروزه بهعنوان یکی از پرکاربردترین اعضای باربر در پروژههای صنعتی و عمرانی شناخته میشود.
اصلیترین تفاوتهای تیرآهن و تیر ورق کدامند؟
انتخاب بین تیرآهن و تیر ورق تنها به شکل ظاهری آنها محدود نمیشود و عوامل متعددی در این تصمیمگیری نقش دارند. در ادامه، مهمترین تفاوتهای این دو مقطع فولادی را از جنبههای فنی و اجرایی بررسی میکنیم:
- فرآیند تولید: تیرآهن محصول فرایند نورد گرم و یکپارچه است، درحالیکه تیر ورق از جوشکاری و مونتاژ جداگانه تولید میشود.
- انعطافپذیری در طراحی: تیر ورق، هیچ محدودیتی در ابعاد ندارد و میتوان آن را دقیقا بهاندازه نیاز طراحی کرد. تیرآهنهای استاندارد، تنها در ابعاد و ضخامتهای موجود در جدول اشتال تولید شده و دست مهندسان را برای طراحی خاص بستهاند.
- ظرفیت باربری و ابعاد: تیرهای ورق میتوانند برای تحمل بارهای زیاد در دهانههای بلند با ارتفاع جان زیاد ساخته شوند. اما حداکثر ارتفاع تیرآهن نوردشده محدود است و برای بارهای خیلی سنگین پاسخگو نیستند.
- همگنی و کیفیت متالوژیک: تیرآهن بهدلیل فرآیند نورد یکپارچه، ساختار کاملا همگنی داشته و تنش پسماند کمتری در آن وجود دارد. در تیر ورق، ناحیه متاثر از حرارت جوش میتواند ناهمگنیهای موضعی و تنشهای پسماند قابلتوجهی ایجاد کند.
- حساسیت به کمانش جان: تیرهای ورق معمولا نسبت ارتفاع به ضخامت جان بالایی دارند که آنها را مستعد کمآنهای برشی میکند و برای رفع آن نیاز به طراحی سختکنندههای عرضی و طولی است. اما جان تیرآهنهای استاندارد، عموما ضخیمتر و دربرابر کمانش مقاومتر است.
- زمان و فرآیند تامین: تامین تیرآهن از انبارهای فروشندگان، فرآیندی سریع و فوری است؛ اما سفارش ساخت تیر ورق نیازمند زمان برای طراحی دقیق، تهیه نقشه کارگاهی، برش و جوشکاری است که میتواند زمان پروژه را بهطور محسوسی افزایش دهد.
- هزینه تمامشده: در سایزهای متداول و قابل قیاس، قیمت هر کیلوگرم تیرآهن بهدلیل تولید انبوه و اتوماتیک، بهطور قابلملاحظهای از تیر ورق ارزانتر است.

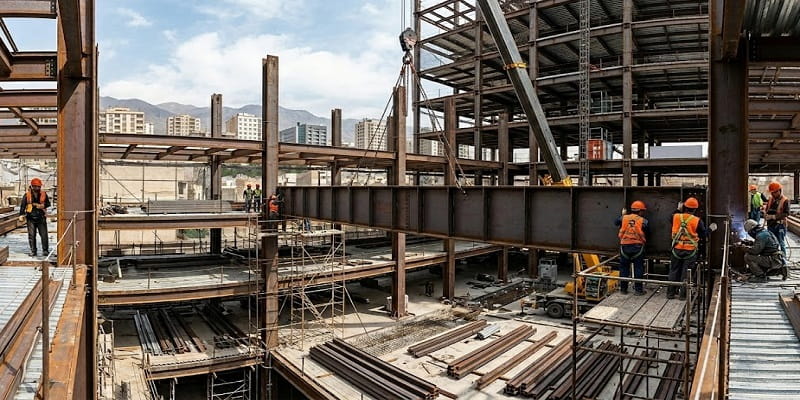

کدام مقطع برای پروژه شما مناسبتر است؟ تیرآهن یا تیر ورق؟
برای اینکه بتوانید بهدرستی در این زمینه تصمیم بگیرید، باید پارامترهای طراحی، میزان بارهای وارده، طول دهانه، محدودیتهای معماری و بودجه در دسترس را درنظر داشته باشید. برای یک ساختمان مسکونی معمولی با دهانههای 4 تا 7 متر، منطق اقتصادی و سهولت اجرا به نفع تیرآهنهای استاندارد است. اما برای سازههای خاص و سنگین مانند سازههای صنعتی، پلها، مراکز تجاری بزرگ و آسمان خراشها، استفاده از تیر ورق یک ضرورت خواهد بود.
البته عامل اقتصادی هم نقشی تعیینکننده دارد. برای بیشتر کارهای اقتصادی متداول، بهدلیل پایینتر بودن قیمت تیرآهن، استفاده از آن توجیه اقتصادی بهتری دارد. اما تحلیلهای مهندسی دقیق در پروژههای بزرگ، به شما کمک میکنند تا بتوانید بهترین گزینه را در اقتصادیترین حالت ممکن انتخاب کنید.
