فاصله خاموت در ناحیه بحرانی تیر؛ نکات کلیدی طراحی و اجرا
در طراحی سازههای بتنآرمه، توجه به جزئیات اجرایی نقش تعیینکنندهای در ایمنی و دوام ساختمان دارد. یکی از مهمترین این جزئیات، فاصله خاموت یا آرماتور عرضی در تیرهاست. مهندسان طراح برای کنترل برش، پیچش و جلوگیری از گسترش ترکهای مورب، نحوه آرایش آرماتورهای عرضی در ناحیه بحرانی تیر را بادقت ویژهای تعیین میکنند. این ناحیه معمولاً در مجاورت تکیهگاهها قرار دارد و بهدلیل تمرکز تنشهای برشی، حساسترین بخش تیر محسوب میشود. بیتوجهی به فاصله مناسب آرماتور عرضی میتواند عملکرد لرزهای سازه را تضعیف کرده و احتمال شکست ترد را افزایش دهد. به همیندلیل رعایت ضوابط مربوط به فاصله خاموتها در ناحیه بحرانی تیر از مهمترین اصول طراحی و اجرا بهشمار میآید.
اهمیت دانستن فاصله خاموتها در ناحیه بحرانی تیر

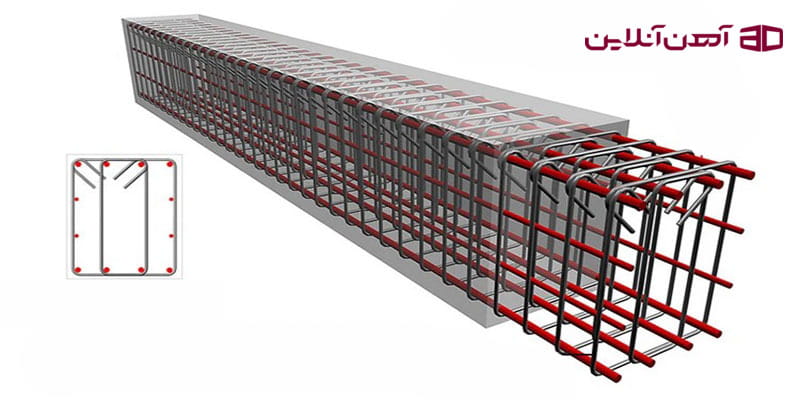

برای درک بهتر موضوع ابتدا باید بدانیم که خاموت چیست؟ این مقطع فولادی که با نام آرماتور (میلگرد) عرضی نیز شناخته میشود، میلگردی است که بهشکل بسته یا رکابی اطراف میلگردهای طولی قرار میگیرد و وظیفه آن مقابله با نیروهای برشی، مهار ترکهای قطری و جلوگیری از کمانش میلگردهای اصلی است.
در ناحیه بحرانی تیر، بیشترین تنشهای برشی ایجاد میشود؛ بنابراین فاصله آرماتورهای عرضی در ناحیه بحرانی تیر باید کمتر از سایر قسمتها باشد. اگر فاصله سنجاقیها یا رکابیها بیش از حد مجاز انتخاب شود، ترکهای مورب بدون کنترل رشد کرده و ظرفیت برشی تیر کاهش مییابد. درمقابل، کاهش بیش از اندازه فاصله آرماتور عرضی نیز میتواند موجب تراکم بیش از حد فولاد و اختلال در بتنریزی شود.
اهمیت این موضوع در سازههای لرزهخیز دوچندان است. هنگام زلزله، ناحیه بحرانی نقش مهمی در جذب انرژی دارد و تنظیم صحیح فاصله خاموتها در ناحیه بحرانی تیر به افزایش شکلپذیری و جلوگیری از شکست ناگهانی کمک میکند.
ضوابط آییننامهای فاصله خاموتها در ناحیه بحرانی تیر
براساس مقررات ملی ساختمان (مبحث نهم)، طول ناحیه بحرانی معمولاً برابر با دو برابر ارتفاع مقطع تیر از وجه ستون در نظر گرفته میشود. در این محدوده، فاصله خاموتها در ناحیه بحرانی تیر باید مطابق ضوابط ویژه طراحی شود و از فاصله مجاز در ناحیه میانی کمتر باشد.
آییننامهها برای تعیین فاصله میلگرد عرضی چند معیار ارائه میکنند که مهمترین آنها شامل موارد زیر است:
- یکچهارم ارتفاع مؤثر تیر
- هشت برابر قطر کوچکترین میلگرد طولی
- مقادیر ثابت تعیینشده در ضوابط لرزهای (مثلاً 100 میلیمتر)
هر کدام از این مقادیر که کمتر باشد، بهعنوان حداکثر فاصله مجاز در نظر گرفته میشود. هدف از این محدودیتها، افزایش ظرفیت برشی و ایجاد محصورشدگی کافی بتن در ناحیه بحرانی است. رعایت دقیق این ضوابط باعث میشود فاصله رکابیها بهگونهای انتخاب شود که عملکرد سازه در برابر بارهای ثقلی و جانبی تضمین گردد.
حداقل و حداکثر فاصفه مجاز خاموتها
در طراحی تیرهای بتنآرمه، فاصله آرماتورهای عرضی در ناحیه بحرانی نقش تعیینکنندهای در کنترل برش و جلوگیری از شکست ترد دارد. این ناحیه که معمولاً در دو سر تیر و به طولی حدود دو برابر ارتفاع مقطع تعریف میشود، بیشترین تنش برشی را تحمل میکند؛ بنابراین ضوابط فاصلهگذاری خاموتها در آن سختگیرانهتر از سایر بخشهای تیر است.
بالاتر گفتیم که فاصله خاموت در ناحیه بحرانی باید بهگونهای انتخاب شود که از چند معیار آییننامهای همزمان تبعیت کند. حداکثر فاصله مجاز برابر با کمترین مقدار بین این چهار شرط است: یکچهارم ارتفاع مؤثر تیر (¼d)، هشت برابر قطر کوچکترین میلگرد طولی، بیستوچهار برابر قطر خاموت و ۳۰۰ میلیمتر. درعمل هرکدام از این مقادیر که کوچکتر باشد، ملاک اجرا قرار میگیرد. این محدودیتها باهدف افزایش ظرفیت برشی، کنترل ترکهای مورب و تأمین محصورشدگی مناسب بتن وضع شدهاند.
بهعنوان مثال، اگر ارتفاع مؤثر تیر ۷۰۰ میلیمتر و کوچکترین میلگرد طولی ۲۵ میلیمتر باشد، با مقایسه مقادیر حاصل از روابط فوق، فاصله مجاز حدود ۱۷۵ میلیمتر بهدست میآید که در اجرا معمولاً به ۱۷ سانتیمتر گرد میشود.
همچنین نخستین خاموت باید حداکثر در فاصله ۵۰ میلیمتری از بر تکیهگاه قرار گیرد تا ناحیه بحرانی بهدرستی مهار شود. در بخشهای غیر بحرانی، فاصله خاموتها میتواند تا نصف ارتفاع مؤثر تیر افزایش یابد، اما در محدوده بحرانی باید تراکم بیشتری رعایت شود تا عملکرد لرزهای و ایمنی سازه تضمین گردد.
اشتباهات رایج در تعیین فاصله خاموتها
در ناحیه بحرانی تیر و پیامدهای آن یکی از خطاهای رایج، در نظر گرفتن فاصله یکنواخت برای آرماتور عرضی در کل طول تیر است. این کار باعث میشود ناحیه بحرانی که نیازمند تراکم بیشتر رکابیهاست، به اندازه کافی تقویت نشود. نتیجه چنین اشتباهی میتواند کاهش ظرفیت برشی و افزایش احتمال شکست ترد باشد.
اشتباه دیگر، کاهش تعداد رکابیها با هدف صرفهجویی اقتصادی است. برخی مجریان با توجهبه نوسانات قیمت میلگرد تلاش میکنند مصرف فولاد را کم کنند، اما این تصمیم در ناحیه بحرانی میتواند ایمنی سازه را به خطر بیندازد. کاهش غیرمجاز فاصله سنجاقیها نهتنها مغایر با ضوابط آییننامهای است، بلکه درصورت بروز خسارت مسئولیت حقوقی سنگینی ایجاد خواهد کرد.

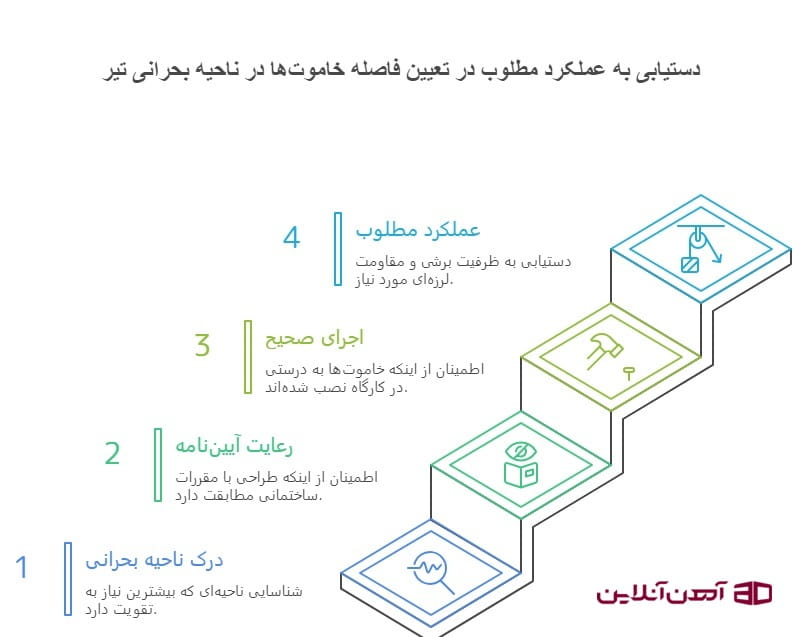

در نهایت باید تأکید کرد که تعیین دقیق فاصله خاموتها در ناحیه بحرانی تیر ترکیبی از دانش فنی، رعایت آییننامه و اجرای صحیح در کارگاه است. استفاده درست از میلگرد عرضی یا همان رکابیها، تضمینکننده عملکرد مطلوب تیر در برابر بارهای ثقلی و لرزهای خواهد بود.
