تفاوت لوله سیلندری H8 و H9
در سیستمهای هیدرولیک و پنوماتیک، دقت اجزای بهکاررفته نقش تعیینکنندهای در عملکرد نهایی تجهیزات دارد. یکی از مهمترین این اجزا، قطعهای است که حرکت پیستون را هدایت کرده و کیفیت آن مستقیماً بر میزان اصطکاک، آببندی و طول عمر سیستم تأثیر میگذارد. بههمیندلیل، استانداردهای تلرانسی در انتخاب این قطعه از اهمیت بالایی برخوردار هستند.
در میان تلرانسهای رایج، استانداردهای H8 و H9 بیشترین کاربرد را در صنایع مختلف دارند. هر یک از این دو، ویژگیها و محدودیتهای خاص خود را داشته و برای شرایط کاری متفاوتی طراحی شدهاند. آشنایی با تفاوت لوله سیلندری H8 و H9 به مهندسان و فعالان صنعتی کمک میکند تا با در نظر گرفتن نیاز پروژه، انتخابی دقیقتر، مقرونبهصرفهتر و فنیتر داشته باشند.

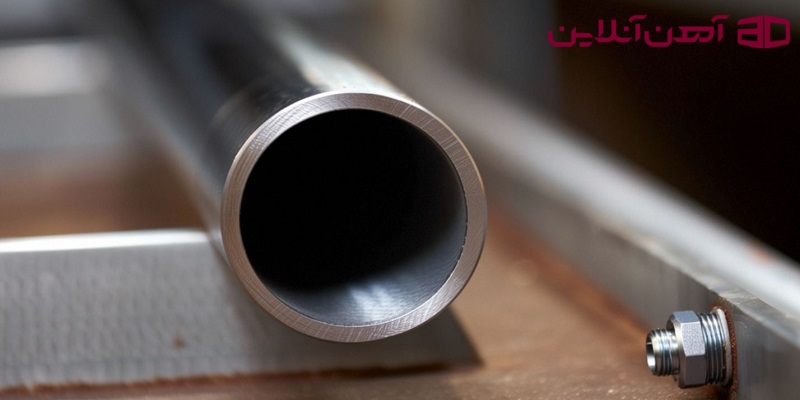

آشنایی با لوله سیلندری H8
در پروژههایی که کوچکترین خطای ابعادی میتواند باعث افت عملکرد یا نشتی در سیستم شود، دقت ساخت به یک الزام تبدیل میشود. در چنین شرایطی، تلرانس H8 بهعنوان یکی از دقیقترین استانداردها شناخته میشود و انتخابی مطمئن برای کاربردهای حساس بهشمار میآید. این سطح از دقت باعث میشود حرکت پیستون نرمتر انجام شود و تماس بین قطعات به حداقل برسد.
لوله سیلندری H8 معمولاً با فرآیندهایی مانند هونینگ یا اسکایو و رولینگ تولید میشود تا قطر داخلی کاملاً یکنواخت و سطح آن صیقلی باشد. بههمیندلیل، از این نوع لوله بیشتر در سیلندرهای هیدرولیک دقیق، ماشینآلات پیشرفته و تجهیزاتی با فشار کاری بالا استفاده میشود.
نگاهی بر ویژگیهای لوله سیلندری H9
یکی از پرکاربردترین انواع لولهها در پروژههای هیدرولیک و مکانیکی، لوله سیلندری H9 است. این لوله با استفاده از آلیاژ فولادی ST52 یا معادلهای استاندارد آن و بهصورت بدون درز و کشش سرد تولید میشود. سطح داخلی صاف و صیقلی آن حرکت روان پیستونها را در سیستمهای صنعتی تضمین میکند و مقاومت مکانیکی بالای لوله، آن را برای کاربردهای فشار بالا ایدهآل میسازد. ویرژگیهای لوله سیلندری H9 عبارتند از:
- تولید شده از آلیاژ فولادی ST52 یا معادلهای استاندارد
- تلرانس داخلی مطابق استاندارد ISO H9
- بدون درز و با کشش سرد برای دقت ابعادی بالا
- سطح داخلی صیقلی با زبری پایین برای حرکت روان پیستونها
- مقاومت مکانیکی بالا و تحمل فشار زیاد
- دقت ابعادی بالا و یکنواختی ضخامت دیواره در طول لوله
- قابلیت ماشینکاری مناسب برای انجام عملیات تراش، هونینگ و پرداخت نهایی
- امکان آبکاری و پوششدهی سطحی
- مقاومت مناسب دربرابر سایش و اصطکاک در کاربردهای مداوم هیدرولیکی
اهمیت بهکارگیری لوله سیلندری H8 و H9 در پروژههای صنعتی
در اجرای پروژههای صنعتی، استفاده درست از H8 یا H9 میتواند فرآیند مونتاژ را سادهتر کرده، زمان راهاندازی تجهیزات را کاهش دهد و از نیاز به اصلاحات پرهزینه پس از نصب جلوگیری کند. زمانیکه تلرانس با شرایط کاری همخوانی داشته باشد، قطعات بدون لقی یا گیرکردن در کنار هم قرار میگیرند و عملکرد سیستم از ابتدا در وضعیت پایدار قرار میگیرد. ازسویدیگر، تطابق تلرانس با نوع کاربرد، نقش مهمی در کاهش هزینههای بلندمدت پروژه دارد. انتخاب صحیح بین لوله سیلندری H8 و H9 باعث میشود میزان استهلاک آببندها، پیستون و سایر قطعات متحرک به حداقل برسد و فاصله زمانی سرویس و تعمیرات افزایش پیدا کند.
درنتیجه، توقفهای ناخواسته خطوط تولید کمتر شده و بهرهوری کلی تجهیزات صنعتی بهطور محسوسی بهبود مییابد. همچنین دقت بالای قطر داخلی در لولههای سیلندری H9 باعث کاهش لقی قطعات متحرک و افزایش عمر آببندها و قطعات هیدرولیکی میشود. از سوی دیگر، قابلیت ماشینکاری مناسب این لولهها، امکان انجام عملیات تراش، هونینگ و مونتاژ دقیق را در صنایع مختلف فراهم میکند.

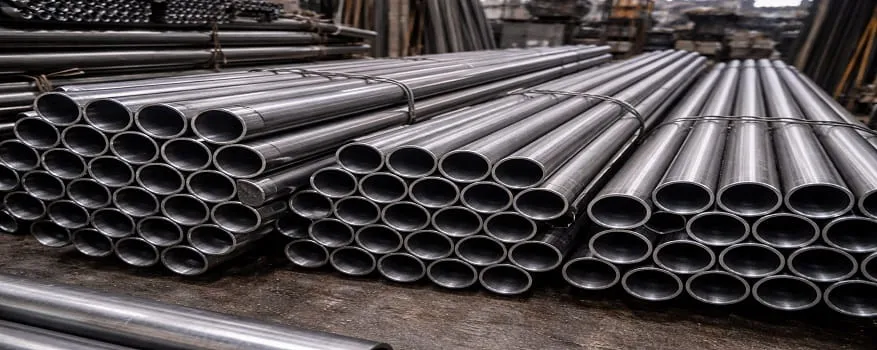

اصلیترین تفاوتهای لوله سیلندری H8 و H9 کدامند؟
هرکدام از این دو تلرانس ویژگیها و محدودیتهای خاص خود را دارند که باتوجهبه شرایط کاری، فشار سیال و حساسیت عملکردی، یکی بر دیگری ارجحیت پیدا میکند. در ادامه به برخی از تفاوتهای لوله H8 و H9 اشاره کردهایم:
- کیفیت سطح داخلی: سطح داخلی H8 صافتر و یکنواختتر است، اصطکاک کمتر و عمر قطعات بیشتر است. درحالیکه سطح H9 قابلقبول اما کمتر دقیق است.
- دقت ابعادی و تلرانس: H8 دقت بسیار بالاتری دارد و برای سیستمهای حساس ایدهآل است؛ اما H9 تلرانس آزادتر بوده و بیشتر مناسب کاربردهای عمومی است.
- کاربرد صنعتی: H8 برای ماشینآلات دقیق و فشار بالا و H9 برای تجهیزات عمومی و فشار متوسط مناسبتر هستند.
- هزینه و دسترسی: H8 گرانتر و کمی محدودتر است؛ درحالیکه H9 گزینهای اقتصادیتر با دسترسی آسانتر خواهد بود.
- دوام قطعات متصل: استفاده از H8 باعث کاهش سایش و افزایش عمر آببندها و پیستونها میشود درمقابل، H9 مناسب پروژههایی با حساسیت کمتر است.
کدام لوله سیلندری برای پروژه شما مناسبتر است؟ H8 یا H9
انتخاب بین تلرانسهای H8 و H9 نیازمند تحلیل دقیق دقت مورد نیاز و طول عمر قطعات مرتبط است. برای سیستمهایی که عملکرد دقیق، حداقل لقی و حرکت پیستون یکنواخت اهمیت دارد، H8 گزینه برتر است. در مقابل، H9 برای کاربردهایی که حساسیت ابعادی کمتر است یا فشار کاری متوسط دارند، انتخابی منطقی و اقتصادی محسوب میشود. علاوهبراین، قیمت لوله سیلندری H9 معمولاً کمتر از H8 است و تأمین آن سریعتر و آسانتر صورت میگیرد. بنابراین، در پروژههایی که نیاز به دقت بسیار بالا ندارند، استفاده از H9 باعث کاهش هزینههای خرید و نگهداری بدون آسیب به عملکرد سیستم میشود. درنهایت، برای تصمیمگیری صحیح، ترکیب تحلیل فنی و بررسی اقتصادی قیمت لوله باید مدنظر قرار گیرد: اگر عملکرد حیاتی و عمر طولانی سیستم در اولویت است،H8 مناسبتر است؛ اگر صرفهجویی اقتصادی و انعطاف در تولید اهمیت دارد، H9 گزینه بهینه خواهد بود.
