فواصل میلگرد بستر چقدر باید باشد؟

در پروژه‌های ساختمانی، یکی از اصلی‌ترین دغدغه‌ها، افزایش مقاومت و دوام دیوارها در برابر بارهای وارده و شرایط محیطی است. دیوار به‌عنوان بخش مهمی از سازه، علاوه بر تقسیم بار، نقش مهمی در پایداری کلی ساختمان دارد. به همین دلیل در کنار المان‌های تقویتی مثل میلگرد ساده، از میلگرد بستر به‌عنوان راهکاری مطمئن، در سال‌های اخیر استفاده بیشتری می‌شود. این میلگردها در میان رج‌های دیوارچینی قرار می‌گیرند و موجب یکپارچگی و اتصال بهتر اجزای دیوار می‌شوند.

اما مسئله مهم در استفاده از این محصول، تنها خرید یا انتخاب آن نیست؛ بلکه فواصل میلگرد بستر در زمان اجرا اهمیت بسزایی دارد. اگر فاصله‌ها بیش از اندازه زیاد باشد، میلگرد عملکرد مناسبی در برابر نیروهای جانبی مانند زلزله نخواهد داشت. از طرفی، اگر فاصله‌ها بیش از حد کم انتخاب شوند، هزینه‌های اجرایی بالا می‌رود و مقرون‌به‌صرفه نخواهد بود. بنابراین رعایت استانداردها و ضوابط مربوط به فاصله‌گذاری، موضوعی است که بایستی به آن توجه شود. در ادامه مقاله، ضوابط کلی و استانداردهای فاصله‌گذاری میلگرد بستر را بررسی کرده‌ایم و نکاتی کاربردی برای انتخاب بهترین فاصله در شرایط مختلف پروژه را ارائه داده‌ایم. با ما همراه باشید.

اصول و ضوابط کلی تعیین فاصله میلگرد بستر

تعیین فاصله مناسب برای اجرای میلگرد بستر بر اساس آیین‌نامه‌های ساختمانی و دستورالعمل‌های طراحی دیوارهای بنایی صورت می‌گیرد. به‌طور کلی، اصول زیر باید در نظر گرفته شوند:

• استانداردهای آیین‌نامه‌ای: بر اساس آیین‌نامه‌های معتبر (مانند ACI 530 یا مبحث هشتم مقررات ملی ساختمان در ایران)، فاصله عمودی میلگرد بستر نباید بیش از ۴۰ سانتی‌متر باشد. در شرایط خاص، مانند دیوارهای حائل یا دیوارهای بلندتر از ۳ متر، این فاصله باید کاهش یابد تا مقاومت خمشی و برشی دیوار افزایش پیدا کند.
• تأثیر ضخامت دیوار: هرچه ضخامت دیوار بیشتر باشد، فاصله مجاز بین میلگردهای بستر می‌تواند بیشتر انتخاب شود. برای دیوارهای نیم‌بلوکی یا آجری نازک، توصیه می‌شود فاصله‌ها کمتر باشد تا ترک‌های احتمالی کنترل شوند.
• بارهای جانبی (زلزله و باد): در مناطق زلزله‌خیز یا مناطقی با بادهای شدید، باید ضریب اطمینان بیشتری در نظر گرفته شود. در این حالت فاصله‌های عمودی میلگرد معمولاً به حدود ۳۰ سانتی‌متر کاهش می‌یابد تا دیوار ظرفیت بیشتری در جذب انرژی و جلوگیری از آسیب‌دیدگی داشته باشد.

• محل بازشوها و گوشه‌ها: اطراف بازشوها مانند در و پنجره، یکی از نقاط بحرانی در دیوار است. در این نواحی باید میلگرد بستر در بالا و پایین بازشو با فاصله بسیار کم (معمولاً یک رج یا حدود ۱۰ تا ۱۵ سانتی‌متر) نصب شود تا از تمرکز تنش و ایجاد ترک جلوگیری گردد. همچنین در گوشه‌های دیوار، هم‌پوشانی میلگردها باید به‌طور کامل رعایت شود.
• پوشش ملات و خوردگی: میلگردها باید با لایه‌ای یکنواخت از ملات پوشانده شوند. حداقل ضخامت ملات روی میلگرد حدود ۱۰ میلی‌متر در نظر گرفته می‌شود تا از تماس مستقیم آن با رطوبت و ایجاد خوردگی جلوگیری شود. رعایت این اصل علاوه بر دوام میلگرد، باعث انتقال بهتر نیرو بین آجر و میلگرد می‌شود.

به‌طور خلاصه، اصول و ضوابط کلی فاصله‌گذاری میلگرد بستر ترکیبی از الزامات آیین‌نامه‌ای و شرایط واقعی پروژه است. نادیده گرفتن این موارد می‌تواند منجر به کاهش مقاومت دیوار و افزایش احتمال ترک‌خوردگی یا حتی فرو‌ریزش در شرایط بارگذاری شدید شود.

فاصله افقی میلگرد بستر

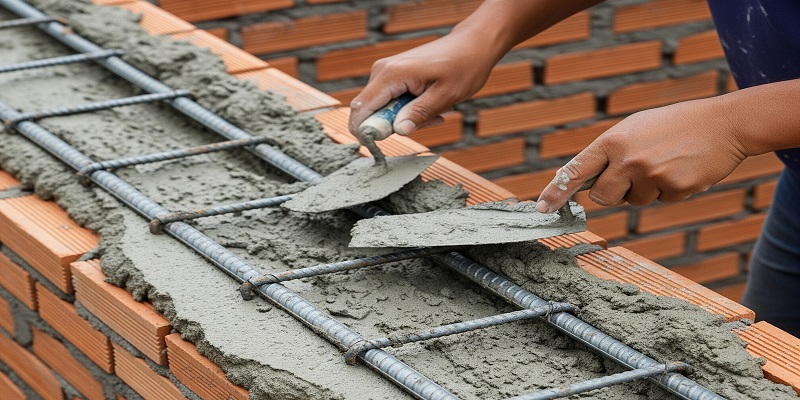

فاصله افقی میلگرد بستر در حقیقت به نحوه امتداد و پیوستگی آن در طول دیوار اشاره دارد و از عوامل کلیدی در یکپارچگی سازه محسوب می‌شود. در اجرای دیوارهای بنایی، میلگرد بستر باید در تمام طول دیوار به صورت ممتد کار گذاشته شود تا انتقال نیروها به شکل یکنواخت صورت گیرد. قطع‌شدن یا ایجاد گسستگی در طول میلگرد می‌تواند منجر به تمرکز تنش و بروز ترک‌های سازه‌ای شود. به همین دلیل در صورتی که طول دیوار از حد استاندارد، معمولاً ۱۲ متر، بیشتر باشد باید درز انقطاع در نظر گرفته شود و میلگردها در این محل با همپوشانی مناسب، حداقل ۳۰ سانتی‌متر یا معادل ۴۰ برابر قطر میلگرد، روی یکدیگر قرار گیرند تا پیوستگی لازم برقرار شود.

در محل‌های خاصی مانند بازشوها نیز اهمیت فاصله افقی دوچندان می‌شود. اطراف درها و پنجره‌ها جزو نقاط بحرانی دیوار هستند و در این بخش‌ها میلگرد بستر باید در پایین‌ترین رج بالای بازشو و بالاترین رج زیر آن حتماً اجرا شود تا تنش‌های متمرکز به‌طور مناسب در کل دیوار توزیع شود و از ایجاد ترک جلوگیری گردد. همچنین در گوشه‌ها و محل اتصال دیوارهای متقاطع، میلگرد بستر باید به‌صورت خم‌شده و پیوسته اجرا شود تا ارتباط بین دو دیوار به خوبی برقرار گردد. در غیر این صورت، دیوارها ممکن است در محل اتصال از هم جدا شوند و پایداری کلی سازه به خطر بیفتد.

نکته مهم دیگری که در فاصله افقی باید رعایت شود، یکنواختی در طول دیوار است. تغییر ناگهانی در فاصله یا قطع و وصله نامناسب، پیوستگی سازه‌ای دیوار را کاهش داده و عملکرد مقاومتی آن را مختل می‌کند. علاوه بر این، پوشش ملات اطراف میلگرد نیز اهمیت بالایی دارد؛ به‌گونه‌ای که حداقل ۱۰ میلی‌متر ملات باید در اطراف میلگرد وجود داشته باشد تا هم موقعیت آن تثبیت شود و هم در برابر عوامل محیطی مانند رطوبت محافظت گردد.

به طور کلی، فاصله افقی میلگرد بستر یک موضوع جزئی یا ساده نیست، بلکه جزئی از طراحی سازه‌ای به شمار می‌آید. هرگونه بی‌توجهی به این اصول می‌تواند منجر به ضعف جدی در دیوار شده و مقاومت کلی سازه را کاهش دهد. اجرای دقیق، همپوشانی اصولی، توجه به بازشوها و گوشه‌ها و رعایت پوشش ملات، همگی عواملی هستند که تضمین می‌کنند دیوار در برابر بارهای وارده عملکرد مناسبی داشته باشد.

فاصله عمودی میلگرد بستر چقدر باید باشد؟

فاصله عمودی میلگرد بستر یکی از پارامترهای حیاتی در طراحی و اجرای دیوارهای بنایی مسلح است و مستقیماً بر مقاومت خمشی و برشی دیوار تأثیر می‌گذارد. این فاصله نشان می‌دهد که میلگردها در طول ارتفاع دیوار با چه تکراری قرار می‌گیرند و به همین دلیل تعیین دقیق آن اهمیت بالایی دارد. به طور معمول، بر اساس آیین‌نامه‌های بین‌المللی مانند ACI 530 و مبحث هشتم مقررات ملی ساختمان ایران، فاصله استاندارد عمودی میلگرد بستر هر چهار رج دیوارچینی یا تقریباً ۴۰ سانتی‌متر در نظر گرفته می‌شود. با این حال، شرایط پروژه و نوع مصالح می‌توانند این مقدار را تغییر دهند.

ارتفاع دیوار هم نقش مهمی در تعیین فاصله عمودی دارد؛ هرچه دیوار بلندتر باشد، احتمال ایجاد ترک و تغییرشکل افزایش می‌یابد و در نتیجه فاصله میلگردها باید کاهش یابد. در دیوارهای بالای سه متر، معمولاً توصیه می‌شود فاصله میلگردها به حدود ۳۰ سانتی‌متر کاهش پیدا کند تا پایداری و یکپارچگی دیوار حفظ شود. علاوه بر ارتفاع، شرایط لرزه‌ای و بارهای جانبی نیز مؤثر هستند. در مناطق زلزله‌خیز، کاهش فاصله عمودی میلگرد بستر به هر دو یا سه رج دیوارچینی باعث می‌شود دیوار انعطاف بیشتری داشته باشد و انرژی ناشی از لرزه بهتر جذب شود؛ در حالی که در مناطق با باد شدید نیز رعایت چنین فاصله‌ای توصیه می‌شود.

نوع مصالح دیوار نیز بر تعیین فاصله عمودی اثرگذار است. دیوارهای ساخته شده از مصالح سبک یا با مقاومت کمتر نیازمند کاهش فاصله میلگرد بستر هستند تا دیوار بتواند نیروها را به‌طور یکنواخت تحمل کند. در این زمینه، توجه به Error! Hyperlink reference not valid نیز اهمیت دارد، زیرا انتخاب فاصله مناسب باید با بودجه پروژه هم هماهنگ باشد و یکی از عواملی است که در قیمت میلگرد نقش دارد. همچنین، اطراف بازشوها مانند پنجره و درها، نقاط تمرکز تنش محسوب می‌شوند و در این نواحی فاصله میلگرد باید کاهش یابد و میلگردها با تراکم بیشتری نصب شوند تا ترک‌خوردگی کنترل شود.

نکات کلیدی در تنظیم فواصل میلگرد بستر

همان طور که گفتیم، تنظیم صحیح فواصل میلگرد بستر، عاملی تعیین‌کننده در کیفیت و دوام دیوارهای بنایی مسلح به شمار می‌آید. اگرچه نوع میلگرد و کیفیت مصالح ساختمانی اهمیت بالایی دارند، اما بدون رعایت اصول فاصله‌گذاری، مقاومت مطلوب سازه به‌دست نخواهد آمد. یکی از مهم‌ترین موارد در این زمینه، هماهنگی فاصله‌ها با کاربری ساختمان است. برای مثال در ساختمان‌های معمولی می‌توان از فواصل استاندارد استفاده کرد؛ اما در سازه‌های حساس‌تر مانند بیمارستان‌ها یا تأسیسات صنعتی، فاصله‌ها باید کمتر انتخاب شوند تا ایمنی بیشتری فراهم شود.

شرایط لرزه‌ای منطقه نیز نقش مهمی در تعیین فاصله دارد. در مناطق با خطر زلزله بالا، لازم است فاصله عمودی بین میلگردها کاهش یابد و در حد هر دو یا سه رج دیوارچینی در نظر گرفته شود. این موضوع انعطاف‌پذیری دیوار را افزایش داده و از شکست ناگهانی آن جلوگیری می‌کند. علاوه بر این، اجرای صحیح میلگرد در نواحی بحرانی همچون گوشه‌ها، تقاطع دیوارها و اطراف بازشوها اهمیت ویژه‌ای دارد. در این نقاط، به دلیل تمرکز تنش، باید میلگرد بستر با تراکم بیشتری اجرا شود تا ترک‌خوردگی کنترل گردد.

در کنار مسائل فنی، توجه به شرایط اقتصادی پروژه نیز اهمیت دارد. هرچه فاصله‌ها کمتر انتخاب شوند، میزان مصرف میلگرد افزایش یافته و هزینه‌های اجرا بیشتر خواهد شد. بنابراین انتخاب فاصله مناسب باید بر اساس توازن بین الزامات ایمنی و ملاحظات اقتصادی صورت گیرد. در این زمینه، آشنایی با جزئیات فنی و دانستن این‌که دقیقاً میلگرد بستر چیست؟ کمک می‌کند تصمیم‌گیری بهتری در انتخاب داشته باشید.

به‌طور کلی، می‌توان گفت که تنظیم فواصل میلگرد بستر تنها یک اقدام اجرایی ساده نیست، بلکه بخشی از طراحی سازه‌ای محسوب می‌شود. رعایت دقیق این اصول باعث می‌شود دیوار علاوه بر مقاومت در برابر بارهای ثقلی و جانبی، در برابر تغییرات حرارتی و رطوبتی نیز عملکرد مناسبی داشته باشد.
