بادبند ساختمان چیست و انواع آن
بادبند یکی از روش‌های ایمن‌سازی ساختمان در برابر حوادثی مثل زلزله و طوفان است. استفاده از این ابزار در سازه، نیروهای ناشی از حوادث را به‌صورت متعادل تقسیم می‌کند و آن‌ها را به تیرهای اصلی ساختمان منتقل می‌کند، در نتیجه احتمال تخریب ساختمان تاحد زیادی کم‌تر می‌شود. بادبند را با استفاده از مقاطع فولادی مختلف مانند میلگرد، نبشی، ناودانی و تیرآهن ساخته می‌شود و انواع مختلفی هم دارد. در این مقاله ابتدا بررسی میکنیم بادبند چیست، سپس درباره انواع آن‌ها و هرکدام از انواع بادبندها توضیح می‌دهیم.
بادبند ساختمان چیست؟
بادبند یا مهاربند، یکی از اجزای کلیدی سازه‌های فولادی و بتنی است که برای افزایش پایداری و مقاومت در برابر نیروهای جانبی مانند زلزله یا باد استفاده می‌شود. این سازه معمولاً به‌صورت ضربدری یا به شکل ۷ طراحی شده و از مقاطع فولادی یا بتن مسلح ساخته می‌شود. وظیفه اصلی آن، جلوگیری از تغییر شکل یا خرابی اسکلت سازه در برابر فشارهای جانبی است. اجرای دقیق و اصولی بادبند، نقش مهمی در ایمنی و دوام سازهها دارد.
اهمیت بادبند در ساختمان
بخش‌هایی مثل تیرها و ستون‌ها که بار اصلی ساختمان را تحمل می‌کنند، برای نیروهای عمودی هستند. بادبندها برای توزیع و انتقال نیروی افقی به تیرها و ستون‌ها کاربرد دارند. وجود بادبند برای ساختمان‌هایی که در مناطق زلزله‌خیز یا دارای بادهای شدید بسیار بیشتر است. مهاربندها همچنین طول عمر سازه را نیز افزایش می‌دهند؛ سازهها در معرض نیروهای محدود اما همیشگی قرار دارند. این تداوم تحمل نیرو ممکن است مشکلاتی مثل کمانش در دیوارها ایجاد کند. سازه‌های مجهز به مهاربند با چنین مشکلاتی مواجه نمی‌شوند و حتی در دراز مدت هم تغییر شکل پیدا نمی‌کنند. برخلاف تصور بعضی از مهندسان، استفاده از بادبند نه تنها هزینه اضافی نیست؛ بلکه با پیشگیری از بسیاری از هزینه‌های تعمیرات و بازسازی، به‌عنوان یک راهکار اقتصادی برای محافظت از سازه در برابر آسیب‌های مختلف عمل می‌کند.
انواع بادبند
بادبندها براساس نحوه اتصال اعضا، آرایش مهاربندها و شیوه انتقال نیروهای جانبی به دو دسته اصلی همگرا و واگرا تقسیم می‌شوند. هرکدام از این سیستم‌ها با هدف افزایش پایداری سازه در برابر نیروهایی مانند باد و زلزله طراحی شده‌اند، اما از نظر سختی جانبی، شکل‌پذیری و نحوه جذب انرژی تفاوت دارند. همچنین، هر دسته شامل آرایش‌های مختلفی است که متناسب با شرایط سازه و الزامات طراحی انتخاب می‌شوند.
بادبند همگرا (CBF)
در بادبند همگرا، محور اعضای مهاربند در محل اتصال به تیرها و ستون‌ها از یک نقطه مشترک عبور می‌کند. در این سیستم، نیروهای جانبی عمدتاً از طریق نیروهای محوری کششی و فشاری مهاربندها منتقل می‌شوند. سختی جانبی مناسب و اجرای نسبتاً ساده از ویژگی‌های این سیستم است. مهم‌ترین انواع بادبند همگرا عبارت‌اند از:
- بادبند ضربدری (X): دو عضو مورب به‌شکل ضربدر در یک دهانه قرار می‌گیرند و در برابر نیروهای جانبی مقاومت می‌کنند.
- بادبند قطری: یک عضو مورب بین دو گوشه مقابل قاب نصب می‌شود و نیروهای جانبی را از طریق کشش و فشار محوری انتقال می‌دهد.
- بادبند هفتی (V): دو عضو مورب از گوشه‌های بالایی قاب به نقطه‌ای مشترک روی تیر پایینی متصل می‌شوند.
- بادبند هشتی (Λ): دو عضو مورب از گوشه‌های پایینی قاب به نقطه‌ای مشترک روی تیر بالایی متصل می‌شوند.
- بادبند K شکل: دو عضو مورب به نقطه‌ای روی ستون متصل می‌شوند و آرایشی شبیه حرف K ایجاد می‌کنند؛ استفاده از این آرایش در قاب‌های همگرای ویژه لرزه‌ای مجاز نیست.
بادبند واگرا (EBF)
در بادبند واگرا، محل اتصال مهاربندها به‌گونه‌ای طراحی می‌شود که بخشی کوتاه از تیر، به نام تیر پیوند (Link)، در مسیر انتقال نیرو قرار بگیرد. این بخش با تحمل تغییرشکل‌های غیرارتجاعی ناشی از برش یا خمش، انرژی زلزله را مستهلک می‌کند. مهاربندهای واگرا با ترکیب سختی جانبی مناسب و شکل‌پذیری بالا، عملکرد لرزه‌ای مطلوبی دارند. انواع رایج این سیستم براساس آرایش اعضا و محل قرارگیری تیر پیوند عبارت‌اند از:
- بادبند واگرای قطری (D شکل): یک عضو مورب به تیر متصل می‌شود و بخش کوتاه تیر بین محل اتصال مهاربند و ستون، نقش تیر پیوند را دارد.
- بادبند واگرای K شکل (Split-K): دو عضو مورب به دو نقطه مجزا روی تیر متصل می‌شوند و فاصله میان آن‌ها، تیر پیوند را تشکیل می‌دهد.
- بادبند واگرای V شکل: دو عضو مورب با آرایش V قرار می‌گیرند و بخش‌های کوتاهی از تیر در مجاورت ستون‌ها به‌عنوان تیر پیوند عمل می‌کنند.
- بادبند واگرای Y معکوس: آرایش مهاربندها به‌شکل Y معکوس است و بخش قائم کوتاه میان تیر و محل اتصال مهاربندهای مورب، نقش پیوند را ایفا می‌کند.

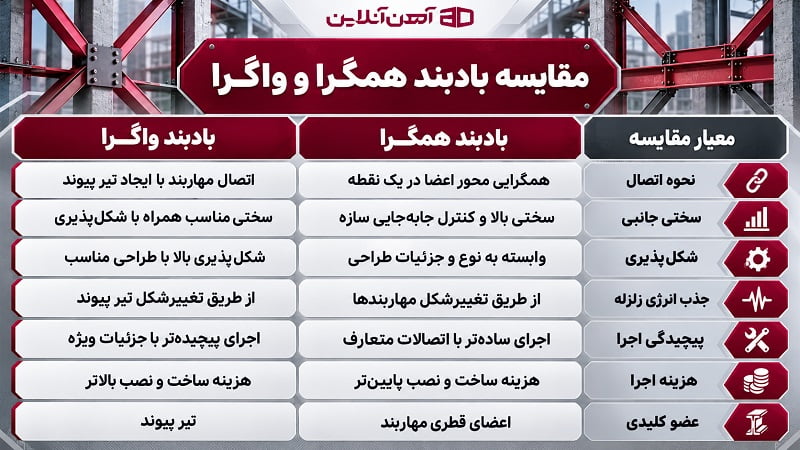

عملکرد انواع بادبند
بادبندهای واگرا، در ساختار خود تیر پیوند دارند. این تیر در هنگام ورود تنش و نیروهای لرزه‌ای به شکل کنترل‌شده‌ای تغییر شکل می‌دهد و نیروهای واردشده را خنثی می‌کند. تغییر شکل تیر پیوند از خم شدن، کمانش یا تغییر شکل سایر اجزای سازه پیشگیری می‌کند و سازه در برابر شدیدترین تنش‌‌ها هم بدون آسیب یا با آسیب محدود باقی می‌ماند. این دسته از بادبندها بخاطر انعطاف بیشتر، رفتار سازه‌ای نرم‌تری از خود نشان می‌دهند و ایمنی بلند مدت سازه را تأمین می‌کنند.
بادبندهای همگرا ساختار ساده‌تری دارند، آسان‌تر اجرا می‌شوند و هزینه طراحی و ساخت آن‌ها نیز بسیار کم‌تر از بادبندهای واگرا است. در سازه‌های همگرا هرچقدر بار سازه بیشتر و دهانه بزرگ‌تر باشد، تعداد عضوهای قطری بیشتر می‌شود. به‌عنوان مثال مهاربند ضربدری که دو عضو قطری دارد، در دهانه‌های بزرگ و سازه‌هایی که تنش بالایی را تحمل می‌کنند، مورد استفاده قرار می‌گیرد. حال اگر در این دهانه‌ها به فضای باز نیاز باشد؛ مثلا در نقشه دیوار، پنجره وجود داشته باشد، عضوهای قطری به‌صورت هفت یا هشت به تیر اصلی سازه متصل می‌شوند تا فضای کافی برای قرار گرفتن پنجره وجود داشته باشد. مهاربندهای تک‌قطری نیز برای سازه‌های سبک‌تر مانند ساختمان‌های صنعتی یا سازه‌های موقت مورد استفاده قرار می‌گیرند.
کاربردهای بادبند
همانطور که در ابتدای مقاله اشاره کردیم، مهم‌ترین دلیل استفاده از بادبند مقاوم‌سازی و افزایش ایمنی سازه است. در ادامه به کاربردهای جزئی‌تر این بخش در سازه‌های عمرانی اشاره میکنیم:
- مقاوم‌سازی ساختمان در برابر تغییر شکل اجزا و تخریب هنگام وقوع زلزله
- کنترل نیروی باد به‌خصوص در سازه‌های عظیم و مرتفع
- ایجاد ثبات و امنیت بیشتر در سازه‌های صنعتی بزرگ و سوله‌ها (این سازهها معمولا با دهانه‌های بزرگ ساخته می‌شوند و به همین دلیل به مهاربند نیاز دارند)
- مقاوم‌سازی ساختمان‌های قدیمی در فرایند بازسازی
- امنیت بیشتر از ساختمان‌هایی مثل بیمارستان‌ها، مراکز داده و نیروگاه‌ها که تجهیزات حساس در آن‌ها نگهداری می‌شود (تخریب دیوارهای این سازهها در مواقع حادثه، خسارت‌های جبران‌ناپذیری ایجاد می‌کند. به همین دلیل مقاوم‌سازی حداکثری آن‌ها در برابر حوادث بسیار اهمیت دارد)
- کاربرد در ساخت سازه‌های خاص مثل پل‌ها و برج‌های مخابراتی که علاوه بر نیروهای عمودی، نیروی افقی هم به آن‌ها وارد می‌شود.

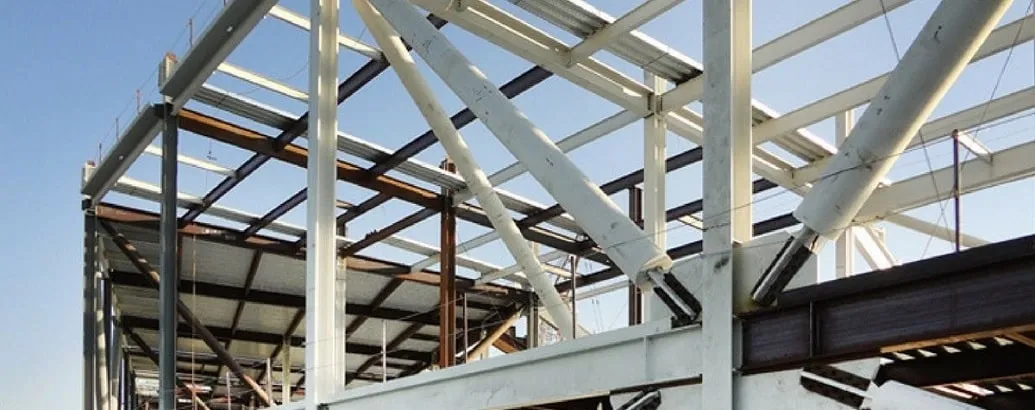

اجرای بادبند در اسکلت فلزی
تأمین پایداری اسکلت فلزی در برابر نیروهای جانبی ناشی از باد و زلزله، تا حد زیادی به نصب اصولی مهاربندها و کیفیت اتصالات آن‌ها بستگی دارد. ازاین‌رو، اجرای بادبند در اسکلت فلزی ساختمان باید مطابق نقشه‌های اجرایی و محاسبات سازه‌ای انجام شود تا نیروهای جانبی به‌درستی به سایر اجزای سازه منتقل شوند. در مرحله نخست، محل نصب مهاربندها روی تیرها و ستون‌ها مشخص شده و ابعاد، نوع مقطع و جزئیات اتصالات بررسی می‌شود.
سپس ورق‌های اتصال یا گاست‌پلیت در موقعیت تعیین‌شده نصب شده و اعضای مهاربند پس از برش و آماده‌سازی، در جای خود قرار می‌گیرند. اتصال بادبند به اسکلت فلزی نیز بسته به نقشه‌های اجرایی، از طریق جوشکاری یا اتصالات پیچی انجام می‌شود. در بادبندهای همگرا، دقت در هم‌راستایی محور اعضا و اجرای صحیح اتصالات اهمیت دارد؛ درحالی‌که در بادبندهای واگرا، طول و موقعیت تیر پیوند، سخت‌کننده‌های موردنیاز و جزئیات اتصال باید مطابق طرح رعایت شود. در پایان نیز کیفیت جوش‌ها، وضعیت پیچ‌ها، موقعیت اعضا و انطباق اتصالات با نقشه‌های اجرایی کنترل می‌شود تا از عملکرد صحیح سیستم مهاربندی اطمینان حاصل شود.
نحوه اجرای بادبند با میلگرد
مهاربندهای میلگردی معمولا برای سازه‌های سبک مورد استفاده قرار می‌گیرند و فقط در برابر تنش‌های کششی مقاومند. اگر قرار است سازه در برابر تنش‌های فشاری هم مقاوم باشد، باید از سایر مقاطع فولادی مانند تیرآهن برای ساخت مهاربند استفاده کرد. مراحل ساخت بادبند با میلگرد عبارتند از:
- محل گره‌ها و محل اتصال عضو قطری به تیر را مشخص کنید.
- میلگردها را در طول مورد نیاز برش دهید. برای محاسبه طول باید فاصله بین گره‌ها و مقدار اضافه برای جوشکاری میلگرد را در نظر بگیرید.
- در محل گره‌ها، بست‌های مخصوص پیچ یا صفحه‌های مخصوص جوش را نصب کنید.
- میلگردها را در محل قرار دهید و با جوشکاری یا بست‌های مکانیکی آن‌ها را فیکس کنید.
- در صورت نیاز با دستگاه‌های مکانیکی، عملکرد کششی بادبند میلگردی را تست کنید.
نحوه اجرای بادبند با ناودانی
ناودانی یکی از پرکاربردترین پروفیل‌های فولادی برای ساخت بادبند است که در سازه‌های بزرگ مانند برج‌ها و مراکز تجاری مورد استفاده قرار می‌گیرد. این پروفیل‌های فولادی قابلیت تحمل تنش‌های کششی و فشاری را دارند و به همین خاطر مقاوم‌ترین بادبندها را ایجاد می‌کنند. فرایند کلی اجرای بادبند با ناودانی تفاوتی با مهاربندهای میلگردی ندارد.
در ادامه مراحل اجرای این مهاربندها را توضیح می‌دهیم:
- مثل بادبند میلگردی، ابتدا محل گره‌ها را مشخص کنید و بر اساس فاصله بین گره‌ها، طول ناودانی مورد نیاز برای مهاربندی را به دست آورید.
- ناودانی‌ها را در طول مشخص برش دهید. دقت داشته باشید که نوع اتصال را در طول برش در نظر بگیرید.
- برای اتصال ناودانی به تیرها معمولا از صفحه‌های فلزی به‌نام گاست پلیت یا بست‌های مکانیکی استفاده می‌شود. با توجه به روش اتصال بادبند، گره‌ها را آماده کنید. گاست پلیت‌ها را باید با جوشکاری یا با اتصالات پیچی در محل گره‌ها فیکس کنید.
- بادبندهای ناودانی معمولا دو عضو قطری دارند و به صورت ضربدری یا هفت هشتی نصب می‌شوند.
- برای مقاومت بیشتر بادبند در سازه‌های بزرگ، ممکن است به‌صورت دوبل از ناودانی استفاده شود. در این حالت ناودانی‌ها را به‌صورت پشت‌به‌پشت به هم وصل می‌کنند.
- اتصالات با جوشکاری یا پیچ‌کاری محکم می‌شود و بازبینی نهایی انجام می‌شود.
معایب و مزایای بادبند ساختمان
روش‌های مختلفی برای ایمن‌سازی ساختمان در برابر زلزله و طوفان و سایر اتفاقات طبیعی وجود دارد. هرکدام از این روش‌ها مزایا و معایب منحصربفردی دارند. ساخت مهاربند در کنار مزایایی که برای ایمن‌سازی سازه دارد، چالش‌هایی مثل افزایش هزینه ایجاد می‌کند. به همین دلیل لازم است پیش از تصمیم‌گیری درباره روش تقویت سازه، با مزایا و معایب هر روش آشنا باشید.
مزایای ساخت بادبند برای سازه عبارتند از:
- هزینه مناسب‌تر نسبت به سایر روش‌های ایمن‌سازی مثل اجرای دیوارهای برشی
- افزایش ایمنی و پایداری ساختمان
- پیشگیری از تغییر شکل بخش‌های مختلف سازه در طول زمان
- امکان اجرای سریع و ساده به‌خصوص در سازه‌های فولادی
- تنوع طراحی و امکان انتخاب نوع مهاربند با توجه به شرایط سازه
مهم‌ترین چالش‌هایی که بادبند برای سازه ایجاد می‌کند را در ادامه نام می‌بریم تا با معایب این روش نیز آشنا شوید:
- ایجاد محدودیت در طراحی معماری ساختمان به‌خصوص در اجرای پنجره‌ها و تأثیر منفی در ظاهر سازه
- شیوه اجرای پیچیده در سازه‌های بتنی (بادبندهای سازه‌های بتنی معمولا به تقویت اضافی نیاز دارند)
- افزایش وزن سازه
- ایجاد بار اضافی برای سازه به‌خصوص اگر محل گره‌ها یا اتصالات عضوهای قطری به گره به‌درستی طراحی و اجرا نشده باشد
- مقاومت پایین بادبندهای همگرا در برابر لرزش‌های شدید
عوامل موثر بر قیمت بادبند
مهم‌ترین عامل موثر بر قیمت بادبند، نوع آن است. شما باید با توجه به موقعیت پروژه، اندازه سازه و شرایط اقلیمی محیط، نوع بادبند و نوع مقاطع یا پروفیل‌های فولادی که برای ساخت آن مورد استفاده قرار می‌گیرد را تعیین کنید. بعد از آن باید مشخص کنید که به چه مقدار پروفیل برای ساخت بادبند مورد نظرتان نیاز دارید. در نهایت مقدار به‌دست آمده را در قیمت واحد مقاطعی چون میلگرد یا ناودانی ضرب کنید تا قیمت بادبند را به دست آورید. دقت داشته باشید که هرچقدر سازه بزرگ‌تر باشد، به مقاطع سایز بزرگ‌تر برای مهاربندی نیاز دارد و وزن مقاطع فولادی مورد نیاز بیشتر است. هنگام انجام محاسبات باید با دقت سایز و نوع مقاطع را تعیین کنید تا در محاسبه قیمت بادبند و برآورد بودجه دچار اشتباه نشوید. توجه داشته باشید که نوسان‌های بازار آهن آلات نیز از عواملی است که هنگام برآورد بودجه باید به آن‌ها توجه داشته باشید. با بررسی نوسان‌ها و عوامل موثر بر قیمت مانند نرخ دلار، قیمت جهانی بازار فولاد و میزان عرضه و تقاضا، می‌توانید بهترین زمان خرید مقاطع و پروفیل‌های فولادی مورد نیاز برای بادبند را پیدا کنید.
راهنمای انتخاب و قیمت بادبندها برای ایمن‌سازی سازهها
در این مقاله توضیح دادیم بادبند چیست و چطور به ایمن‌سازی سازه در برابر تنش‌های واردشده از حوادث طبیعی محافظت می‌کند. تنوع مهاربندها باعث می‌شود مهندسان بتوانند با توجه به نیاز سازه، مهاربند مناسب را انتخاب کنند و از ایجاد هزینه‌های اضافی پیشگیری کنند. مثلا در سازه‌های سبک، می‌توان مهاربندهای همگرا با هزینه کم‌تر اجرا کرد و مهاربندهای واگرا با هزینه و پیچیدگی بیشتر را به ساختمان‌های بزرگ اختصاص داد. اگر قصد برآورد قیمت مهاربند برای پروژه‌های خود را دارید، می‌توانید بعد از محاسبه حجم مقاطع مورد نیاز، آخرین قیمت هر محصول را از آهن آنلاین استعلام بگیرید. آهن آنلاین مرجع معتبر اعلام آخرین قیمت‌های بازار آهن و فولاد است که خدمات فروش و ارسال انواع مقاطع فولادی را به شما ارائه می‌دهد.
