یکی از مقاطع فولادی پرکاربرد در صنعت ساختمانسازی، میلگرد ژوئن یا کلاف عرضی است که نقش مهمی در افزایش استحکام و یکپارچگی سازه ایفا میکند. این محصول که با نام تای چی نیز شناخته میشود معمولاً برای اتصال و تقویت اجزای سازهای، اجرای تیرچههای فلزی، توزیع مناسب تنش و بهبود عملکرد سقفها مورد استفاده قرار میگیرد. با توجه به اهمیت این محصول در پروژههای عمرانی، آشنایی با ویژگیها و کاربردهای آن برای مهندسان، پیمانکاران و فعالان بازار فولاد ضروری است. در این مقاله به بررسی میلگرد ژوئن یا کلاف عرضی و عوامل مؤثر بر انتخاب و استفاده از آن خواهیم پرداخت.
میلگرد ژوئن چیست؟
میلگرد ژوئن یا همان تای بیم، یکی از اعضای فولادی مشبک و سهبعدی است که از دو میلگرد طولی (بالایی و پایینی) و تعدادی میلگرد رابط یا سنجاقی تشکیل میشود. دو میلگرد طولی توسط سنجاقیها به یکدیگر متصل شده و مجموعهای یکپارچه را تشکیل میدهند که پس از بتنریزی، بهصورت یک کلاف عرضی در داخل سقف عمل میکند. ازآنجاکه میلگردهای مورد استفاده در ساخت تای بیم از مقاطع فولادی هستند، نوسانات بازار آهن آلات و تغییرات قیمت میلگرد میتواند بر هزینه نهایی اجرای کلافهای عرضی و پروژههای مرتبط با آن تأثیرگذار باشد.
کاربردهای میلگرد ژوئن
بهدلیل ساختار مقاوم و خاصیت انعطافپذیری بالا، کلاف عرضی بهعنوان یکی از پرکاربردترین اتصالات در ساختوساز شناخته میشود. این نوع میلگرد به بهبود یکپارچگی سازه و انتقال بهتر نیروهای فشاری و برشی در بخشهای مختلف ساختمان کمک میکند. علاوهبراین، کلاف عرضی در موارد زیر کاربرد دارد:

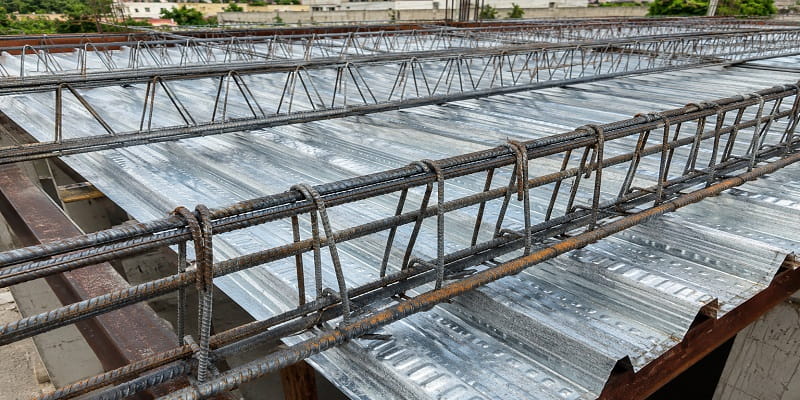

- ایجاد تیرچه فلزی: در زمان ساخت تیرچههای فلزی میتوان از میلگرد ژوئن به جای میلگرد عرضی استفاده کرد.
- تقویت فونداسیون: امکان استفاده از این میلگرد، در فونداسیون بتنی و نواری وجود دارد؛ بااین کار، میتوان مقاومت فونداسیون در برابر نیروهای کششی را افزایش داد.
- تقویت دال: گاهیاوقات این نوع میلگرد، جهت تقویت دال بتنی و ممانعت از ترکخوردگی آنها بهکار گرفته میشود.
مزایا و معایب استفاده از میلگرد ژوئن
کلاف عرضی یکی از اجزای کلیدی در سازههای بتنی است که نقش مهمی در افزایش استحکام اتصالات و جلوگیری از ترکهای حرارتی دارد. استفاده از این مقطع فولادی مانند سایر میلگردها با مزایا و معایبی همراه است. در زیر، مزایا و معایب این میلگرد را معرفی میکنیم:
مزایای میلگرد ژوئن
- جلوگیری از ترکخوردگی سازه
- صرفهجویی در هزینه ساختوساز
- افزایش چشمگیر مقاومت سازه در برابر نیروهای کششی و فشاری
- افزایش طول عمر مفید سازه به واسطه بهبود مقاومت آن در برابر تنشهای وارده
معایب میلگرد ژوئن
- افزایش نسبی وزن سازه
- نیازبه دانش و مهارت در اجرا
- افزایش هزینه ساختوساز بهدلیل استفاده زیاد از مصالح مصرفی
تعداد مجاز کلاف میانی در سقف تیرچه بلوک
استفاده از کلاف میانی در سقف باعث شکلگیری درزهایی تحتعنوان ژوئن میشود. درزهای ژوئن در فواصل مشخص و عمود بر تیرچهها شکل میگیرند. حال، تعداد مجاز کلاف عرضی در سقف تیرچه بلوک براساس دستورالعمل پیادهسازی آن بهمقدار بار و طول دهانه بستگی دارد. چنانچه دهانه سقف تیرچه بلوک از 8 متر فراتر رود، باید از تیرچه دوبل استفاده کنید و دراینحالت، بهکارگیری این نوع کلاف، ممنوع است. در ادامه، میتوانید جدول مربوطه را ملاحظه کنید:
ضوابط اجرای کلاف عرضی در سقف تیرچه بلوک
اجرای کلاف عرضی در سقف تیرچه بلوک باید طبق قوانین و ضوابط آن انجام بگیرد تا ایمنی کار بهخوبی حفظ شود و خروجی هم با استانداردهای معتبر این حوزه همخوانی داشته باشد. در ادامه با این ضوابط آشنا خواهید شد:
- بتن مسلح داخل کلاف عرضی بایستی حاوی دو میلگرد پایین و بالا باشد و قطر آنها حداقل 6 میلیمتر در نظر گرفته شود.
- کلافهای عرضی باید توسط سنجاق در فاصله نیممتری از یکدیگر وصل شوند.
- دقت داشته باشید، مهار میلگرد بالایی در هسته مرکزی تیر انتهایی انجام بگیرد.
- میلگرد بالایی کلاف عرضی باید از قسمت زیرین میلگرد فوقانی تیرچه عبور کند.
- حداقل باید دو میلگرد کلاف میانی در زمان اجرای سقف تیرچه بلوک بکار گرفته شود.
- قطر میلگردهای سنجاقی باید حداقل در بازه 8 الی 10 میلیمتر در فواصل 50 سانتیمتری قرار داشته باشد.
- بهگفته نشریه 82 باید قطر میلگرد آجدار ژوئن حداقل 6 میلیمتر و برای میلگردهای ساده 8 میلیمتر درنظر گرفته شود.
مزایای استفاده از کلاف عرضی در سقف تیرچه بلوک
در سالهای اخیر، استفاده از بلوکهای یونولیتی در سقف تیرچهبلوک بهدلیل وزن سبک، مقاومت بالا و سرعت اجرای بیشتر، جایگزین مناسبی برای بلوکهای سفالی و سقفهای سنگین سنتی شده است. این بلوکها با طراحی خاص خود موجب کاهش بار مرده ساختمان و افزایش ایمنی در برابر زلزله میشوند. بااینحال، برای تضمین استحکام کافی سقف، اجرای صحیح میلگرد ژوئن یا کلاف عرضی ضروری است تا یکپارچگی سازه حفظ شود و عملکرد مناسب در برابر نیروهای جانبی تضمین گردد. ازجمله مزایای استفاده از کلاف عرضی در سقف تیرچه بلوک میتوان به موارد زیر اشاره کرد:
- وزن کمتر و مقاومت بالاتر: نسبت به بلوکهای سفالی سبکتر بوده و در برابر فشار و ضربه عملکرد بهتری دارند.
- سرعت بالای اجرا: نصب آسان و ابعاد بزرگتر، موجب کاهش زمان ساخت میشود.
- کاهش هزینههای اجرایی: به دلیل ضایعات کمتر و سهولت در جابهجایی و حملونقل.
- کاهش بار مرده ساختمان: که منجر به افزایش ایمنی و صرفهجویی در مصرف میلگرد و بتن میگردد.
- قابلیت استفاده در فرمهای نامتقارن: انعطافپذیری بالای بلوکهای یونولیتی امکان استفاده در طرحهای متنوع سقف را فراهم میکند.
کلاف میانی در تیرچه پیش تنیده
بتنریزی همزمان کلاف میانی با جان تیرچه و پوشش سقف به یکپارچه شدن آنها کمک میکند. ممکن است برایتان سوال پیش آید که آیا کلاف میانی در تیرچه پیش تنیده استفاده میشود؟ باید بدانید، جان در تیرچههای از پیش تنیده قبلا بتنریزی شده و طبیعتا، این یکپارچگی دیگر بهوجود نمیآید. درمجموع، این میلگرد در سقفهای تیرچه بلوک که درحال استفاده از تیرچه پیش تنیده هستند، کارایی ندارد. چنانچه سازنده مایل بهاجرای این میلگرد کلاف باشد، بایستی درهنگام اجرای تیرچه پیش تنیده، اجزایی را در آن قرار دهد تا بعد از تعبیه تیرچه و بتنریزی سقف، کارکرد یکپارچهای با کلاف داشته باشد. درکل، موضوع یکپارچگی سازه اهمیت زیادی دارد و بهتر است کلاف میانی در تیرچه پیش تنیده مورداستفاده قرار نگیرد.
تیرچه پیش تنیده چیست؟
تیرچه پیشتنیده یکی از انواع تیرچههای بتنی پرکاربرد در صنعت ساختمان است که بااستفادهاز فناوری پیشتنیدگی تولید میشود. در این روش، میلگردهای فولادی با مقاومت کششی بالا پیش از بارگذاری نهایی، تحت نیروی کششی قرار میگیرند و سپس داخل بتن جایگذاری میشوند. این فرآیند باعث ایجاد تنش فشاری در بتن شده و به تیرچه پیشتنیده امکان میدهد بارهای بیشتری را تحمل کند و مقاومت بالاتری دربرابر نیروهای کششی داشته باشد.
استفاده از تیرچه پیشتنیده علاوهبر افزایش ظرفیت باربری، موجب کاهش ترکخوردگی بتن و بهبود عملکرد سقف در دهانههای بلند میشود. این نوع تیرچه بهدلیل وزن کمتر، سرعت اجرای بالا و دوام مناسب، در بسیاری از پروژههای ساختمانی مورد توجه مهندسان و مجریان قرار گرفته است. انتخاب صحیح این محصول و توجه به کیفیت فولاد و بتن بهکاررفته در آن، نقش مهمی در ایمنی و عملکرد نهایی سازه دارد.
مهمترین نکات هنگام اجرای کلاف عرضی
رعایت ضوابط اجرایی و مقررات فنی در زمان استفاده از کلاف عرضی، نقش مهمی در عملکرد صحیح و ایمنی سازه دارد، زیرا اجرای نادرست آن میتواند بر استحکام و یکپارچگی سازه تأثیر منفی بگذارد. بنابراین، اگر قصد استفاده از کلاف عرضی را دارید، لازم است به نکات اجرایی و الزامات فنی زیر توجه کنید:
- میلگردهای مورداستفاده باید سالم باشند و آثار زنگزدگی یا خمیدگی در آنها وجود نداشته باشد.
- بتنهای مصرفی باید عیار استانداردی داشته باشند و بامقدار مناسبی از آب ترکیب شوند.
- میلگردهای فولادی باید بادقت زیادی در داخل قالب قرار بگیرند و بهخوبی متصل شوند.
- مراقبت از بتن تا رسیدن بهمقاومت لازم اهمیت زیادی دارد.
- هوای درون حبابهای بتن را با عملیات ویبره از بین ببرید.
راهنمای استفاده صحیح از میلگرد ژوئن
میلگرد انواع مختلفی ازجمله آجدار، ساده و ژوئن دارد. میلگرد ژوئن دارای مشخصات ارزندهای همچون وزن سبک، مقاومت بالا و همینطور، قابلیت خمشدن و چکش خواری است. دقت کنید که از مشخصات میلگرد a3، a2، a1 و تفاوت آنها، قبل از بهکارگیریشان باخبر باشید. باید بدانید که این مقطع فولادی، در سقف تیرچه بلوک بهکار گرفته میشود. این میلگرد با قرارگیری در سقف بهافزایش مقاومت آن کمک میکند و ارتعاشات را بهحداقل میرساند. مراحل اجرای کلاف عرضی نیز شامل قالببندی جهت تعیین ابعاد کلاف، تعبیه میلگردها در داخل قالب و اتصال آنها با سنجاق، بتنریزی و ویبرهکردن جهت بیرون راندن هوای داخل بتن میشود.
