طول مهاری میلگرد چیست؟ فرمول محاسبه و جدول طول مهاری

یکی از مهم‌ترین کاربردهای میلگرد در ساختمان‌سازی، مسلح‌سازی بتن است. یعنی میلگردها داخل بتن قرار می‌گیرند تا از ترک خوردگی پیشگیری کنند و قدرت تحمل بار بتن را افزایش دهند. مهندسان پیش از بتن‌ریزی و مسلح‌سازی، باید محاسبه کنند که چقدر از طول میلگرد داخل بتن فرو رود تا مقاومت لازم را ایجاد کند. به آن مقدار از طول میلگرد که باید داخل بتن فرو رود، طول میلگرد مهاری می‌گویند. اگر میلگرد کم‌تر از طول مهاری در بتن باشد، احتمال ترک‌خوردگی و کم بودن مقاومت بتن وجود دارد و اگر بیشتر از طول مهاری داخل بتن قرار گیرد، ممکن است زیر میلگرد بتن‌ریزی نشود یا بخاطر نیاز به میلگرد بیشتر، هزینه سازه بالا رود. مهندسان معمولا با محاسبه طول مهاری و در نظر گرفتن قیمت میلگرد، هزینه سازه را پیش از شروع کار برآورد می‌کنند تا مشکلی در تأمین بودجه نداشته باشند. در این مقاله از آهن آنلاین آنچه لازم است درباره طول مهاری میلگرد بدانید را توضیح می‌دهیم و فرمول محاسبه آن را آموزش خواهیم داد.

طول مهاری میلگرد و اهمیت آن در طراحی سازه

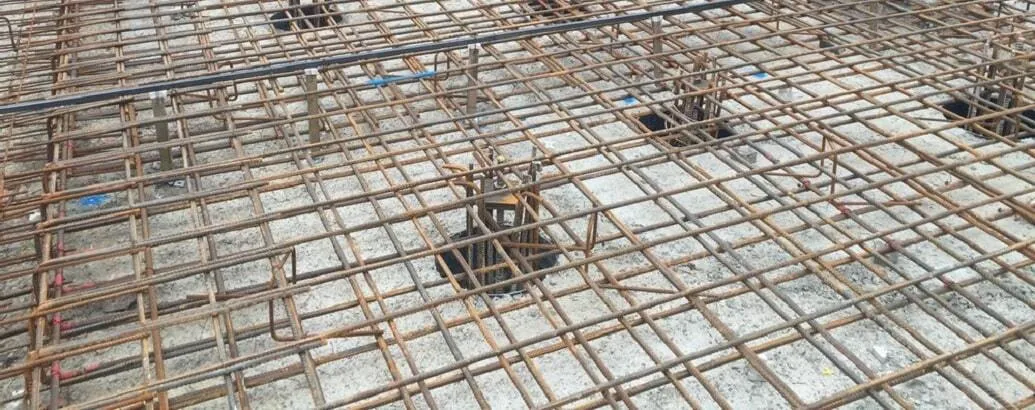

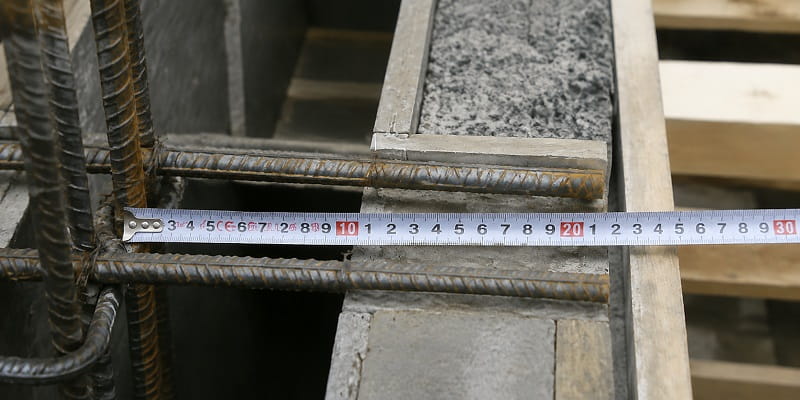

طول مهاری میلگرد به حداقل طولی از میلگرد گفته می‌شود که باید در بتن امتداد داشته باشد تا تنش میلگرد از طریق پیوستگی و گیرایی به بتن منتقل شود. مقدار طول مهاری میلگرد به عواملی مانند قطر و نوع میلگرد، مقاومت بتن، شرایط گیرایی و نحوه قرارگیری آرماتور بستگی دارد.

اهمیت این موضوع زمانی بهتر مشخص می‌شود که بدانیم میلگرد چیست و چه نقشی در تأمین مقاومت کششی و عملکرد مناسب اعضای بتن‌آرمه دارد. به‌همین‌دلیل، تعیین طول مهاری مناسب در طراحی و اجرای سازه، به‌ویژه در بخش‌هایی مانند فونداسیون، تیرها و ستون‌ها، اهمیت زیادی دارد و باید مطابق ضوابط و شرایط فنی پروژه انجام شود.

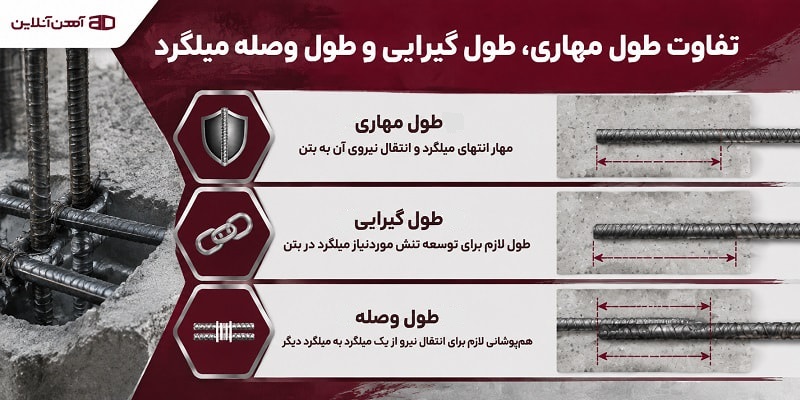

تفاوت طول مهاری، طول گیرایی و طول وصله میلگرد

طول مهاری، طول گیرایی و طول وصله میلگرد هر سه با انتقال نیرو بین میلگرد و بتن ارتباط دارند، اما کاربرد و مفهوم یکسانی ندارند. طول گیرایی به توسعه تنش موردنیاز میلگرد در بتن مربوط است، طول مهاری برای تأمین مهار مناسب آرماتور در عضو بتنی در نظر گرفته می‌شود و طول وصله نیز برای انتقال نیرو بین دو میلگرد به‌کار می‌رود.

• طول مهاری میلگرد: طول یا جزئیات لازم برای مهار آرماتور در بتن و انتقال مطمئن نیروی میلگرد به عضو بتنی.
• طول گیرایی میلگرد: طول لازم برای توسعه تنش موردنیاز میلگرد از طریق پیوستگی میان فولاد و بتن.
• طول وصله میلگرد: طول هم‌پوشانی دو میلگرد برای انتقال نیرو از یک میلگرد به میلگرد دیگر از طریق بتن اطراف.

تفاوت اصلی در مسیر انتقال نیرو است؛ در طول گیرایی و مهاری، هدف انتقال و توسعه نیروی میلگرد در بتن است، اما در طول وصله، نیرو باید از یک میلگرد به میلگرد دیگر منتقل شود. به‌همین‌دلیل، مقدار طول وصله میلگرد را نباید به‌صورت خودکار برابر با طول گیرایی یا طول مهاری در نظر گرفت و هرکدام باید طبق ضوابط طراحی سازه تعیین شوند.

انواع مهار آرماتور در بتن

در سال‌های قبل وصله آرماتور تنها به صورت مستقیم در بتن قرار می‌گرفت؛ اما به مرور زمان ابزارها پیشرفته‌تر شدند و سازه‌ها با تکنولوژی‌های جدید ساخته شدند، در نتیجه روش‌های تازه‌ای برای قرار دادن میلگرد در بتن مورد استفاده قرار گرفت. در حال حاضر ۴ روش برای این کار وجود دارد که در ادامه هرکدام از آن‌ها را توضیح می‌دهیم.

• روش مستقیم: در این روش میلگرد به‌صورت صاف و بدون خم داخل بتن قرار می‌گیرد. این متد هزینه کم‌تری نسبت به سایر روش‌ها دارد، اما رعایت طول مهاری در آن نقش حیاتی ایفا می‌کند. اگر میلگرد کم‌تر از طول مهاری در بتن فرو رفته باشد، احتمال آسیب دیدن سازه بسیار زیاد است.
• مهار آرماتور با خم ۹۰ درجه: این روش در سازه‌هایی با عرض کم مثل دیوارها مورد استفاده قرار می‌گیرد. در این متد، در انتهای میلگرد خم ۹۰ درجه ایجاد می‌کنند و سپس آن را در بتن قرار می‌دهند.
• مهار آرماتور با خم ۱۸۰ درجه: این روش نیز مانند خم ۹۰ درجه است، فقط مقدار خمش میلگرد در آن بیشتر است. مهندسان با توجه به ساختار سازه تصمیم می‌گیرند که از روش خم میلگرد استفاده کنند و همچنین انتخاب می‌کنند که این مقاطع تا چه اندازه خم شوند. نکته مهم این است که طول خم میلگرد نیز باید مطابق با آیین‌نامه باشد و نمی‌توان به‌صورت دلخواه میلگرد را خم کرد.
• مهار آرماتور با قطعات مکانیکی: در این روش از تجهیزاتی مثل آرماتور گل‌میخ‌دار استفاده می‌شود. این متد برای سازه‌هایی به کار می‌رود که امکان خم میلگرد را ندارند و استفاده از روش مستقیم هم استحکام مورد نیاز برای سازه را ایجاد نمی‌کند.

عوامل موثر در محاسبه طول مهاری میلگرد

محاسبه طول مهاری میلگرد به عوامل مختلفی مانند قطر میلگرد، مقاومت تسلیم فولاد، مقاومت فشاری بتن، وضعیت میلگرد (کششی یا فشاری)، شرایط چسبندگی و نحوه مهار میلگرد بستگی دارد. هرچه شرایط بتن و فولاد یا وضعیت قرارگیری میلگرد تغییر کند، طول موردنیاز برای انتقال مناسب نیرو بین میلگرد و بتن نیز می‌تواند متفاوت باشد.

همچنین در طراحی و اجرای سازه، رعایت ضوابط مربوط به طول مهاری برای تأمین پیوستگی مناسب میلگرد و بتن و جلوگیری از لغزش میلگرد اهمیت زیادی دارد. از سوی‌دیگر، مقدار و مشخصات میلگرد مصرفی مستقیماً بر هزینه‌های اجرای سازه تأثیر می‌گذارد و قیمت میلگرد نیز یکی از عوامل مؤثر در برآورد هزینه نهایی پروژه است. بنابراین، محاسبه دقیق طول مهاری علاوه‌بر تأمین الزامات فنی، می‌تواند به مدیریت بهتر میزان مصرف میلگرد و هزینه‌های پروژه کمک کند.

بعد از اطمینان از کیفیت میلگردهای مورد استفاده می‌توان طول مهاری میلگرد را بر اساس سایر عواملی که در ادامه توضیح می‌دهیم، محاسبه کرد:

• سایز میلگرد: هرچقدر سایز مقاطع فولادی بزرگ‌تر باشد، طول مهاری بیشتر خواهد بود.
• تنش تسلیم فولاد (F_y): هرچقدر تنش تسلیم فولاد بیشتر باشد، طول مهاری بیشتر می‌شود.
• مقاومت فشاری بتن (F_c): هرچقدر مقاومت فشاری بتن بیشتر باشد، نیاز کم‌تری به مسلح‌سازی خواهد داشت. بنابراین این کمیت با مقدار طول مهاری میلگرد رابطه معکوس دارد.
• پوشش میلگرد: از از مقاطع پوشش‌دار مثل میلگرد اپوکسی برای مسلح‌سازی بتن استفاده می‌کنید، احتمالا طول مهاری کم‌تر می‌شود، زیرا اتصال بین بتن و فولاد سریع‌تر اتفاق می‌افتد.
• فاصله بین آرماتورها: اگر میلگردها با فاصله کم و با طول مهاری زیاد در بتن قرار گیرند، بتن ترک می‌خورد، بعد از مدتی می‌شکند. بنابراین لازم است که این مقاطع با فاصله مناسب و طول استاندارد در بتن قرار گیرند. در صورتی که سازه به مقاومت بیشتری نیاز داشته باشد، می‌توانید بین مقاطع طولی که در بتن قرار گرفته‌اند، خاموت بگذارید.

فرمول محاسبه طول مهاری میلگرد

طول مهاری میلگرد در محاسبات با نماد (l_d) شناخته می‌شود. فرمول محاسبه این کمیت به شکل زیر است:

از آنجایی که این فرمول پیچیده است و مهندسان در اغلب موارد به فاکتورهای آن دسترسی ندارند، معمولا از جدول طول مهاری میلگرد برای محاسبه l_d استفاده می‌شود. در قسمت بعد جدول مورد نیاز برای این کار را ارائه می‌دهیم.

نکته مهمی که باید به آن توجه داشته باشید این است که میلگردهای فونداسیون در دسته‌بندی‌های ۲، ۳ و ۴تایی در سازه استفاده می‌شوند. در محاسبات انجام‌شده، به هرکدام از این دسته‌بندی‌ها یک ضریب طول مهاری اختصاص داده می‌شود. ضریب مهاری دسته‌های دوتایی برابر با ۱، در دسته‌های سه‌تایی برابر با ۱.۲ و در دسته‌های چهارتایی برابر با ۱.۳۳ است. درنهایت، برای محاسبه طول مهاری میلگرد از فرمول زیر استفاده می‌شود:

ld = (fy / 25λ√f'c) × (ψtψeψs / ((c + Ktr) / db)) × db

در این فرمول پارامترها به‌‌صورت زیر است:

• ld = طول مهاری میلگرد
• fy = مقاومت تسلیم میلگرد
• f'c = مقاومت فشاری مشخصه بتن
• db = قطر اسمی میلگرد
• λ = ضریب بتن سبک
• ψt = ضریب موقعیت میلگرد
• ψe = ضریب پوشش یا اپوکسی میلگرد
• ψs = ضریب قطر میلگرد
• c = پارامتر مربوط به پوشش بتن و فاصله میلگرد
• Ktr = شاخص آرماتور عرضی یا محصورشدگی

جدول طول مهاری میلگرد

جدول‌های طول مهاری میلگرد به شما کمک می‌کنند بدون نیاز به محاسبه و بر اساس رده بتن، طول مهاری مقاطع مورد نیاز خود را به‌دست آورید. در ادامه جدول‌های طول مهاری برای بتن با رده‌های C30 و C25 را ارائه می‌دهیم. این جدول‌ها از طرف سازمان نظام مهندسی ارائه شده‌اند و بخشی از آیین‌نامه  ACI-318 هستند.

طول مهاری میلگرد مستقیم

طول مهاری میلگرد مستقیم، که با نام طول گیرداری نیز شناخته می‌شود، یکی از مفاهیم کلیدی در طراحی سازه‌های بتن مسلح است. این طول حداقل فاصله‌ای است که یک میلگرد باید درون بتن قرار گیرد تا بتواند تنش‌های کششی یا فشاری خود را به بتن اطراف منتقل کند و از لغزش آن جلوگیری شود. این فرآیند انتقال تنش از طریق چسبندگی بین سطح آجدار میلگرد و بتن صورت می‌گیرد. اگر طول مهاری کافی نباشد، میلگرد از بتن خارج شده و سازه دچار گسیختگی می‌شود. به همین دلیل، محاسبه دقیق طول مهاری برای اطمینان از عملکرد صحیح سازه، مقاومت آن در برابر بارهای وارده و جلوگیری از فروپاشی ناگهانی حیاتی است. این محاسبات بر اساس عواملی مانند نوع میلگرد (آجدار یا ساده)، مقاومت بتن و قطر میلگرد انجام می‌شود.

تفاوت طول مهاری میلگرد با خم سر میلگرد

اگر به‌خاطر داشته باشید، گفتیم که مهار آرماتور در بتن به ۴ روش قرار می‌گیرد که در دو روش،‌ قسمت انتهایی میلگرد به اندازه ۹۰ و ۱۸۰ درجه خم می‌شود. همچنین گفتیم که طول خم باید بر اساس استاندارد خم کاری میلگرد باشد. نکته‌ای که در این بخش توضیح می‌دهیم تفاوت طول مهاری میلگرد با خم سر آن است.

طول خم میلگرد مقداری از میلگرد است که در ایجاد زاویه خم ۹۰ یا ۱۸۰ درجه میلگرد مصرف می‌شود؛ اما طول مهاری مقداری از میلگرد است که در بتن قرار می‌گیرد. بعضی از مهندسان، طول خم سر میلگرد را به‌عنوان بخشی از طول مهاری در نظر می‌گیرند، اما بهتر است این دو کمیت جداگانه محاسبه شوند. زیرا گاهی اوقات بخاطر جمع کردن این دو طول، اشتباه صورت می‌گیرد و مقدار کم‌تری از میلگرد در بتن فرو می‌رود. در نتیجه مقاومت مورد نیاز برای مسلح‌سازی بتن را ایجاد نمی‌کند.

نکات طول مهاری میلگرد و عوامل موثر در محاسبه آن

در این مقاله آنچه باید درباره طول مهاری میلگرد بدانید را توضیح دادیم. مقاومت تسلیم فولاد، مقاومت فشاری بتن، اندازه میلگرد و فاصله بین آرماتورها مهم‌ترین عوامل تأثیرگذار در محاسبه طول مهاری هستند. محاسبه این کمیت، فرمول پیچیده‌ای دارد، به همین دلیل سازمان نظام‌مهندسی در آیین‌نامه مربوطه، جدول طول مهاری برای سازه‌های مختلف را ارائه داده است و این جدول در این مقاله درج شد. با رعایت استانداردهای بتن‌ریزی، انجام محاسبات لازم و استفاده از میلگرد و بتن باکیفیت، سازه مقاومت کافی در برابر انواع فشار و بارها را به دست می‌آورد و طول عمر مفید آن افزایش پیدا می‌کند.
