تقویت تیرآهن با ورق چگونه انجام می‌شود؟

اقدامات مختلفی در صنعت ساختمان‌سازی با هدف مقاوم‌سازی سازه انجام می‌گیرد که یکی از مهم‌ترین آن‌ها، تقویت تیرآهن است. با تقویت این مقطع می‌توان میزان مقاومت سازه‌های بتنی و فولادی را افزایش داد و به‌این‌ترتیب بر متوسط عمر مفید آن‌ها افزود. بنابراین، با تقویت انواع تیرآهن می‌توان ایمنی لازم را در جریان ساختمان‌سازی برقرار کرد. به‌طورکلی، موضوع امنیت سازه اهمیت ویژه‌ای دارد و به‌همین‌دلیل، مهندسان و ساختمان‌سازان با برخی از اقدامات، سعی در بهبود آن دارند. حال اینکه چگونه می‌توان تیرآهن را تقویت کرد؟ سوالی است که در ادامه این مطلب به آن پاسخ می‌دهیم و روش‌های انجام آن را بررسی می‌کنیم.

تقویت تیرآهن چیست و چه زمانی لازم است؟

تقویت تیرآهن به مجموعه اقداماتی گفته می‌شود که با هدف افزایش ظرفیت باربری، بهبود عملکرد یا جبران کاهش مقاومت تیر فولادی موجود انجام می‌گیرد. این کار پس از بررسی وضعیت عضو، شرایط بارگذاری و مقایسه ظرفیت موجود با نیاز سازه انجام می‌شود و روش تقویت نیز براساس علت ضعف و شرایط تیر انتخاب خواهد شد.

نیاز به تقویت تیرآهن می‌تواند در شرایط مختلفی ایجاد شود؛ از جمله افزایش بار وارده یا تغییر کاربری سازه، خوردگی و کاهش سطح مقطع عضو، بروز خیز یا ارتعاش بیش از حد و ناکافی بودن ظرفیت خمشی یا برشی تیر. همچنین خطای طراحی یا اجرای اولیه و ایجاد بازشو در جان تیر می‌تواند عملکرد عضو را تحت‌تأثیر قرار دهد و در صورت تأیید مهندس سازه، نیاز به تقویت یا اصلاح آن را ایجاد کند.

روش تقویت تیرآهن به نوع مشکل و شرایط سازه بستگی دارد و می‌تواند شامل افزودن ورق‌های فولادی به بال یا جان تیر، استفاده از مقاطع تقویتی و اصلاح یا تقویت بخش‌های اطراف بازشوها باشد. انتخاب روش مناسب باید براساس محاسبات مهندسی و با در نظر گرفتن ظرفیت خمشی و برشی، وضعیت اتصالات، شرایط بارگذاری و نحوه انتقال نیرو انجام شود. بنابراین، تقویت تیرآهن صرفاً با افزودن مصالح بیشتر انجام نمی‌شود، بلکه باید به‌گونه‌ای طراحی شود که عضو تقویت‌شده بتواند عملکرد مورد انتظار را در شرایط بهره‌برداری و بارگذاری تأمین کند.

قبل از تقویت تیر فلزی چه مواردی بررسی می‌شود؟

پیش از اجرای عملیات تقویت تیر فلزی، ابتدا باید وضعیت موجود عضو، علت ضعف و شرایط بارگذاری آن به‌صورت دقیق ارزیابی شود. این بررسی مشخص می‌کند که تیر در کدام بخش دچار مشکل است و آیا ظرفیت فعلی آن برای تحمل بارهای موجود و مورد انتظار کافی است. بر اساس نتایج این ارزیابی، روش و جزئیات مناسب تقویت تعیین می‌شود.

• نوع و محل ضعف تیر: مشخص می‌شود مشکل عضو ناشی از ضعف خمشی، برشی، تغییرشکل، آسیب موضعی یا عوامل دیگر است و دقیقاً در چه ناحیه‌ای قرار دارد.
• وضعیت جوش‌ها و اتصالات: سلامت و ظرفیت جوش‌ها، پیچ‌ها و سایر اتصالات بررسی می‌شود؛ زیرا اتصال عضو تقویت‌شده به تیر موجود باید توانایی انتقال نیروهای موردنیاز را داشته باشد.
• میزان خوردگی: میزان کاهش ضخامت و سطح مقطع مؤثر ناشی از خوردگی بررسی می‌شود تا تأثیر آن بر ظرفیت باربری تیر مشخص شود.
• بار مرده و زنده موجود: بارهای وارد بر تیر و شرایط واقعی بهره‌برداری بررسی می‌شود تا نیاز سازه و ظرفیت موردنیاز عضو به‌درستی تعیین شود.
• امکان تخلیه بار هنگام اجرا: بررسی می‌شود که آیا کاهش یا انتقال بار در زمان اجرای تقویت امکان‌پذیر و از نظر فنی لازم است یا می‌توان عملیات تقویت را با وجود بار موجود و با تمهیدات طراحی‌شده انجام داد.
• کنترل خمش، برش، خیز و کمانش: ظرفیت و عملکرد تیر از نظر مقاومت خمشی و برشی و همچنین خیز و پایداری عضو بررسی می‌شود تا مشخص شود تقویت در کدام بخش و با چه میزان و روشی باید انجام گیرد.

عوامل موثر بر مقاومت تیرآهن

وزن تیرآهن یکی از عوامل موثر بر مقاومت آن است. لذا کاهش یا افزایش وزن آن بایستی با استانداردهای تعریف‌شده این حوزه مطابقت داشته باشد. لازم‌به‌ذکر است که این مقطع فولادی در ایران براساس آخرین استانداردهای معتبر بین‌المللی تولید می‌شود و وزن آن تا حد زیادی به وزن مندرج در جدول اشتال نزدیک است. به‌طورکلی، وزن فرآورده‌های فولادی بر میزان مقاومت آن‌ها تاثیر بسزایی می‌گذارد؛ اما تنها با افزایش وزن نمی‌توان بر میزان دوام و استقامت تیرها افزود. متریال به‌کاررفته و نحوه تولید تیرآهن نیز از دیگر فاکتورهای موثر بر مقاومت آن هستند. علاوه‌براین، وزن تاثیر قابل‌توجهی بر قیمت تیرآهن می‌گذارد؛ به‌عنوان‌مثال، وزن تیرآهن ۱۴ با سایر گریدها فرق دارد.

نحوه تقویت تیرآهن

برای تقویت تیرآهن روش‌های مختلفی تعریف شده است که در ادامه به بررسی هریک از آن‌ها پرداخته‌ایم:

• استفاده از پوشش فولادی

در این روش، پوشش فولادی بر روی بال تیرآهن قرار می‌گیرد که نتیجه آن، افزایش ظرفیت کمانش مقطع است. قدرت تیرآهن نیز با افزایش ظرفیت کمانش بهبود می‌یابد. همچنین، معمولا ورق‌هایی با ضخامت ۳ سانتی‌متر به منظور ایجاد لایه پوششی جهت استقامت در برابر خمیدگی مورد استفاده قرار می‌گیرند.

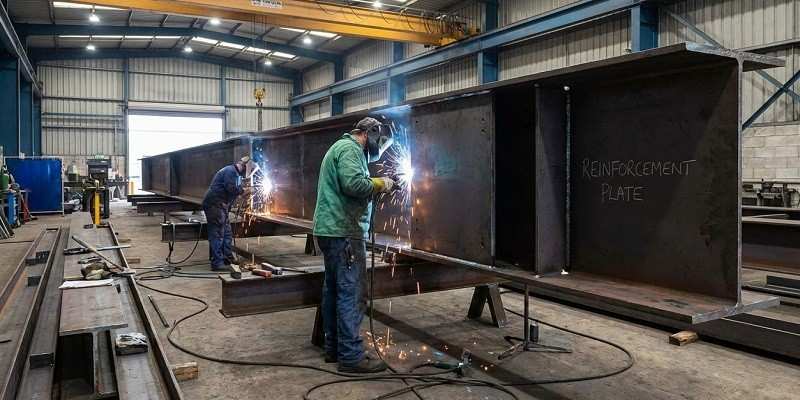

• تقویت با ورقه: در این روش، با نصب ورقه‌های فولادی بر روی جان یا بال تیرآهن، ظرفیت باربری و مقاومت عضو افزایش می‌یابد. تقویت تیرآهن با ورقه معمولاً در پروژه‌هایی به‌کار می‌رود که نیاز به افزایش تحمل بار بدون تعویض عضو سازه‌ای وجود دارد و نقش مؤثری در بهبود عملکرد سازه دارد.

• استفاده از سخت‌ کننده

یکی از روش‌های مؤثر استفاده از ورق‌های فولادی به‌عنوان سخت‌کننده است. تقویت تیر فلزی با ورق، با هدف افزایش مقاومت برشی تیر، در نقش تقویت‌کننده وارد عمل می‌شوند. زمانی که ورق‌های فولادی به شکل تیغه‌های عمودی و با فواصل مشخص به جان و بال تیر جوش داده می‌شوند، اصطلاحاً «سخت‌کننده جان تیر» شکل می‌گیرد. این فرآیند، فشارهای وارد بر تیر را بهتر توزیع کرده و مانع از تغییر شکل یا تسلیم زودهنگام در برابر بارهای سنگین می‌شود. در نتیجه، استفاده صحیح و مهندسی‌شده از سخت‌کننده‌ها می‌تواند نقش تعیین‌کننده‌ای در بهبود عملکرد سازه و افزایش ایمنی ساختمان ایفا کند.

• استفاده از الیاف FRP

الیاف FRP یک نوع الیاف پلیمری مصنوعی است که آن را با عناوین دیگری نیز همچون الیاف تقویت‌شده یا رزین پلیمری می‌شناسند. کافیست این الیاف را در طول تیرآهن به‌شکل عمودی یا در منطقه کشش آن قرار داد تا تیرآهن تقویت شود. ضمن‌اینکه جهت به‌کارگیری آن، محاسبات دقیقی به‌منظور برآورد حدود نیروهای وارده نیاز است. این الیاف، ترک خوردگی مقطع را به تعویق می‌اندازد و رشد آن را متوقف می‌کند.

• استفاده از ژاکت بتنی

ژاکت بتنی به تقویت‌کننده ستون‌های فلزی با بتن گفته می‌شود که آن را با پر کردن ستون توسط بتن اجرا می‌کنند. این روش زمانی استفاده می‌شود که تیرآهن دچار خوردگی یا زنگ‌زدگی شده باشد. در این تکنیک، تمام محصول را با بتن می‌پوشانند تا مقاومت برشی و خمشی تقویت شود. ضمنا، این روش اغلب در تیرهای H شکل معروف به هاش به‌کار گرفته می‌شود. در این فرآیند، ستون فولادی با لایه‌ای از بتن پوشانده شده و سپس آن را آرماتوربندی می‌کنند و مجدد یک لایه بتن ریخته می‌شود.

• استفاده از نبشی و رکابی

در این حالت، نیاز به استفاده از دو نبشی در گوشه‌های تیز تیرآهن است. وجود نبشی در گوشه‌ها و رکابی در قسمت پایین، منجربه افزایش مقاومت تیرآهن می‌شود. چنانچه قصد استفاده از این روش را دارید، باید بدانید که قیمت نبشی تاثیر بسزایی بر هزینه‌های نهایی شما می‌گذارد.

• پیش‌تنیدگی خارجی: یکی از روش‌های مدرن مقاوم‌سازی با استفاده از کابل‌ها و مفتول‌های مقاوم برای افزایش استحکام.

نکات مهم در تقویت تیرآهن

برای مقاوم‌سازی ساختمان، روش‌های متنوعی مورد استفاده قرار می‌گیرد که از مهم‌ترین آن‌ها می‌توان به تقویت تیرآهن و همچنین ستون دوبل فلزی و انواع آن اشاره کرد. انتخاب روش مناسب تقویت، نقش مستقیمی در افزایش مقاومت سازه، بهبود پایداری و ارتقای سطح ایمنی ساختمان دارد. برای تقویت انواع تیرآهن، تکنیک‌های مختلفی وجود دارد که هرکدام متناسب با شرایط سازه و نوع بارگذاری انتخاب می‌شوند، از جمله:

• استفاده از پوشش فولادی بر روی بال تیرآهن
• افزودن ورق فولادی یا سخت‌کننده به تیرآهن
• تعبیه الیاف FRP برای افزایش ظرفیت باربری
• اجرای ژاکت بتنی اطراف تیرآهن
• به‌کارگیری نبشی و رکابی برای تقویت موضعی

درنهایت، علاوه بر انتخاب روش مناسب تقویت، هنگام خرید تیرآهن باید به برند تولیدکننده، مرکز فروش معتبر و انتخاب گرید مناسب متناسب با نوع سازه توجه ویژه‌ای داشت تا عملکرد مطلوب و ایمنی بلندمدت سازه تضمین شود.
