حداکثر طول تیرآهن در سقف

یکی از مهم‌ترین اجزای سقف سازه‌ها، تیرآهن است که جهت محافظت و تقویت مقاومت سازه به‌کار گرفته می‌شود. برای تضمین ایمنی و مقاومت بالای ساختمان باید به حداکثر طول تیرآهن در سقف توجه کرد. بنابراین، هنگام خرید علاوه بر توجه به قیمت این مقطع فولادی، باید مشخصات فنی آن را نیز مد نظر قرار داد. به‌عبارتی، طول خریداری‌شده این محصول باید با نوع و ماهیت پروژه ساختمانی همخوانی داشته باشد. در غیر این‌صورت، امنیت سقف و سازه به‌خطر می‌افتد و حتی احتمال تخریب آن نیز وجود دارد.

حداکثر طول تیرآهن در سقف چقدر است؟

فاصله بین تکیه‌گاه‌ها یکی از عوامل مهم در انتخاب تیرآهن مناسب برای اجرای سقف است. حداکثر طول تیرآهن در سقف به نوع سازه، سایز و مشخصات مقطع، میزان بارگذاری و شرایط تکیه‌گاهی بستگی دارد و نمی‌توان مقدار ثابتی برای تمام ساختمان‌ها تعیین کرد. در بسیاری از سیستم‌های متداول سقف فولادی، دهانه‌هایی در محدوده ۶ تا ۹ متر اجرا می‌شوند؛ بااین‌حال، در سازه‌هایی با طراحی مناسب، امکان پوشش دهانه‌های بزرگ‌تر نیز وجود دارد. براساس منابع مهندسی سازه‌های فولادی، دهانه‌های ۱۲ تا ۱۸ متر در سیستم‌های دهانه‌بلند، از جمله تیرهای مرکب و تیرهای فولادی ساخته‌شده، قابل اجرا هستند. البته این اعداد به معنای مجاز بودن استفاده از هر نوع تیرآهن در چنین دهانه‌هایی نیستند.

طول دهانه قابل پوشش باید با محاسبه مقاومت خمشی و برشی، کنترل خیز، پایداری تیر و بررسی شرایط بارگذاری تعیین شود. بنابراین، حداکثر دهانه قابل پوشش با تیرآهن باید براساس محاسبات سازه‌ای تعیین شود و طول قطعه موردنیاز برای اجرا نیز مطابق نقشه‌های ساخت و جزئیات اتصالات انتخاب شود. در صورتی که طول دهانه بیش از حد استاندارد باشد، استفاده از روش‌های جایگزین مانند خرپا یا تیرآهن‌های لانه‌زنبوری توصیه می‌شود، زیرا این مقاطع با کاهش وزن و افزایش مقاومت خمشی، امکان پوشش دهانه‌های وسیع‌تر را فراهم می‌کنند. علاوه بر این، انتخاب نوع این مقطع فولادی، کیفیت مصالح، بار مرده و زنده وارد بر سازه و شرایط محیطی از عوامل مهمی هستند که باید در طراحی و تعیین طول مناسب تیرآهن مد نظر قرار گیرند تا پایداری و ایمنی سازه تضمین شود.

چه عواملی حداکثر دهانه تیرآهن سقف را تعیین می‌کنند؟

حداکثر دهانه تیرآهن سقف تحت‌تأثیر مجموعه‌ای از عوامل سازه‌ای و اجرایی تعیین می‌شود که مهم‌ترین آن‌ها شامل نوع سقف، کاربری ساختمان، میزان بارگذاری، مشخصات مقطع و شرایط تکیه‌گاهی است. در این‌میان، ارتفاع تیرآهن، ضخامت بال و جان و ممان اینرسی مقطع بر مقاومت خمشی و سختی آن تأثیر دارند؛ بنابراین، صرفاً افزایش سایز یا ضخامت تیرآهن به معنای مجاز بودن اجرای دهانه بلندتر نیست. همچنین، فاصله تیرهای فرعی، نحوه انتقال بار از سقف به تیرهای اصلی و میزان مهار جانبی بال فشاری می‌توانند ظرفیت باربری و پایداری تیر را تغییر دهند.

با افزایش طول دهانه، کنترل خیز و ارتعاش سقف نیز اهمیت بیشتری پیدا می‌کند؛ زیرا ممکن است تیر از نظر مقاومت کافی باشد، اما تغییرشکل آن از حدود مجاز فراتر رود. ازاین‌رو، تعیین حداکثر دهانه قابل پوشش با تیرآهن باید براساس محاسبات سازه‌ای و کنترل مقاومت خمشی، برشی، کمانش جانبی-پیچشی و الزامات بهره‌برداری انجام شود.

فاصله تیرآهن سقف در انواع سقف

حال نوبت به بررسی فاصله تیرآهن سقف در انواع سقف رسیده است. سقف‌ها در مدل‌های مختلفی ازجمله کرومیت، طاق ضربی و کامپوزیت اجرا می‌شوند که در ادامه فاصله هر یک از آن‌ها را مورد بررسی قرار می‌دهیم:

• سقف کرومیت: در این مدل، قالب‌های ثابتی مانند بلوک‌های سیمانی، طاق ضربی، کامپوزیت، پلی استایرن جهت پر کردن قسمت‌های خالی میان تیرچه‌ها مورد استفاده قرار می‌گیرند. همچنین، فاصله تعریف‌شده تیرآهن در سقف کرومیت حدود 75 الی 100 سانتی‌متر است که مقدار دقیق آن به نوع قالب بستگی دارد.
• سقف طاق ضربی: فواصل تیرآهن‌ها در سقف طاق ضربی بین 90 الی 110 سانتی‌متر در نظر گرفته می‌شود. برای اجرای آن نیز متریالی همچون آجر فشاری، ملات گچ و خاک را به‌کار می‌گیرند.
• سقف کامپوزیت: با ترکیب فولاد و بتن ساخته می‌شود و بلوک سفالی ندارد. این سقف با توجه به ویژگی‌هایی که دارد، اغلب جهت تاسیسات و لوله‌کشی آب و برق مورد استفاده قرار می‌گیرد.

سایز تیرآهن سقف

سایز تیرآهن سقف با توجه به بارهای مرده و زنده تعیین می‌شود. بار مرده شامل وزن خود سازه و مصالح به‌کاررفته در سقف است و بار زنده نیز وزن افراد و وسایلی است که روی آن قرار می‌گیرند. علاوه بر این، نوع سقف، نوع سازه و طول دهانه از عوامل اصلی انتخاب سایز مناسب هستند. برای دهانه‌های کوچک تا حدود ۴ متر، معمولاً تیرآهن شماره ۱۴ تا ۱۶ کفایت می‌کند. در دهانه‌های متوسط ۴ تا ۶ متر، سایزهای ۱۸ و ۲۰ بیشتر مورد استفاده قرار می‌گیرند. برای دهانه‌های بزرگ‌تر از ۶ متر نیز به‌طور معمول از تیرآهن ۲۲ یا بالاتر استفاده می‌شود. در این میان، سایزهای ۱۶ و ۱۸ به دلیل تناسب و کاربرد گسترده، انتخاب محبوب بسیاری از پروژه‌های ساختمانی هستند.

حداکثر طول تیر فلزی

تیرآهن‌های نوردشده معمولاً در شاخه‌های ۱۲ متری عرضه می‌شوند، اما طول قطعات موردنیاز در هر پروژه براساس نقشه‌های اجرایی و شرایط نصب تعیین می‌شود. طول شاخه تیرآهن با دهانه قابل پوشش آن یکسان نیست؛ زیرا دهانه به فاصله بین تکیه‌گاه‌ها اشاره دارد، درحالی‌که طول شاخه، اندازه واقعی قطعه فولادی است. در سازه‌هایی که به دهانه‌های بلند نیاز دارند، ممکن است استفاده از تیرورق، تیرهای مرکب یا خرپا با توجه به محاسبات مهندسی مناسب‌تر باشد. انتخاب این سیستم‌ها به میزان بارگذاری، محدودیت‌های اجرایی و الزامات طراحی بستگی دارد.

حداکثر طول تیر لانه زنبوری

تیرآهن لانه زنبوری به‌دلیل افزایش ارتفاع مقطع و بهبود سختی خمشی، یکی از گزینه‌های مورد استفاده برای پوشش دهانه‌های نسبتاً بلند در سازه‌های فولادی است. این تیر معمولاً با برش جان تیرآهن اولیه و جوشکاری مجدد بخش‌های آن تولید شده و ارتفاع مقطع نهایی به حدود ۱.۵ برابر ارتفاع اولیه می‌رسد. بااین‌حال، طول تیر لانه زنبوری تولیدشده لزوماً برابر با دهانه قابل پوشش آن نیست؛ زیرا طول قطعه به مشخصات تولید و سفارش بستگی دارد، اما حداکثر دهانه مجاز براساس ظرفیت باربری، پایداری و الزامات بهره‌برداری تعیین می‌شود. اگرچه تیرآهن‌های اولیه معمولاً در شاخه‌های ۱۲ متری عرضه می‌شوند، امکان تولید تیرهای لانه زنبوری با طول متفاوت نیز براساس امکانات تولید و مشخصات پروژه وجود دارد.

از نظر طراحی سازه، در برخی سیستم‌های مهندسی‌شده از تیرهای فولادی دارای بازشو برای دهانه‌های ۱۲ تا ۱۸ متر استفاده می‌شود؛ اما این محدوده به معنای مجاز بودن چنین دهانه‌هایی برای تمام تیرهای لانه زنبوری نیست. تعیین حداکثر دهانه باید با توجه به بارگذاری، ابعاد و فاصله بازشوها، مقاومت خمشی و برشی، پایداری تیر و کنترل خیز انجام شود. بنابراین، استفاده از این مقطع در دهانه‌های بلند تنها در صورت تأیید محاسبات سازه‌ای و رعایت الزامات طراحی امکان‌پذیر است.

حداکثر عرض سقف بدون ستون

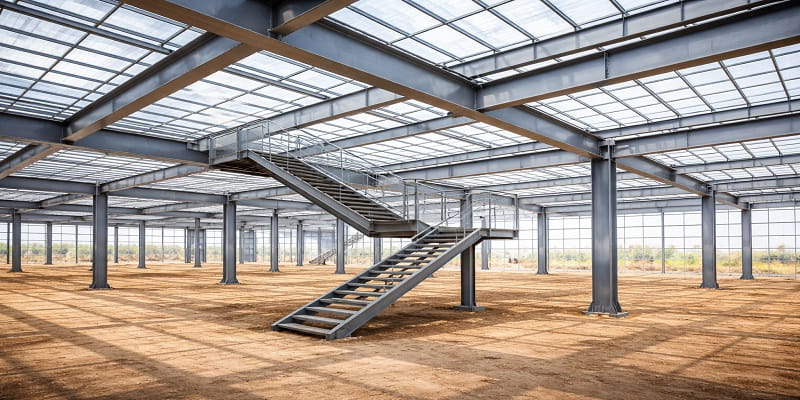

حداکثر دهانه سقف به بیشترین فاصله‌ای گفته می‌شود که بدون نیاز به ستون می‌توان برای سقف در نظر گرفت. این مقدار بسته به نوع سقف متفاوت است. در سقف‌های سنگین، معمولاً این فاصله بین ۶ تا ۸ متر است، اما در سقف‌های سبک و پیشرفته می‌توان آن را تا ۱۸ متر نیز افزایش داد. عوامل مؤثر بر این مقدار شامل نوع سقف، تعداد طبقات و حجم کلی سازه است. همچنین فاصله بین تیرآهن‌ها بسته به نوع سقف متغیر است، اما به‌طور میانگین بین۷۰ تا ۱۳۰ سانتی‌متر در نظر گرفته می‌شود. این فاصله به نوع مصالح پرکننده بین تیرآهن‌ها و ساختار سقف بستگی دارد.

حداکثر طول تیرآهن برای سقف طاق ضربی

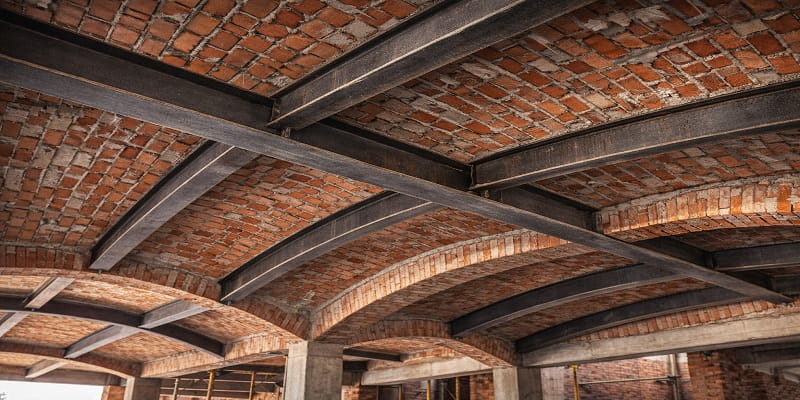

یکی از سقف‌های سنتی رایج در کشور ما، سقف طاق ضربی است که معمولا در شهرهایی مانند یزد و اصفهان مورد استفاده قرار می‌گیرد. این سقف در شهرهای سنتی کشور با خیز بلند و به صورت نیم دایره بر روی دهانه‌هایی با سایز 6 متر هم اجرا شده است. با توجه به اینکه برای ساخت سقف طاق ضربی از تیرآهن استفاده می‌شود، انتخاب طول مناسب آن از اهمیت بسزایی برخوردا راست. حداکثر طول تیرآهن در این نوع سقف به عواملی مانند سایز و نوع تیرآهن، بار وارده به سقف و فاصله بین تکیه‌گاهی بستگی دارد. اما به‌طور کلی می‌توان گفت برای سقف طاق ضربی از تیرآهن IPE به طول 4 تا 5 متر استفاده می‌شود که به خوبی می‌تواند بار وارده به سقف را تحمل کند. همچنین برای دهانه‌های بزرگ‌تر، از تیرآهن دوبل یا تقویت‌شده نیز استفاده می‌شود.

نکات مهم در انتخاب طول تیرآهن برای سقف

انتخاب طول تیرآهن برای اجرای سقف باید با توجه به ابعاد درج‌شده در نقشه‌های سازه‌ای و جزئیات اجرایی انجام شود. در زمان سفارش تیرآهن، باید طول برش قطعه را براساس نقشه‌های ساخت و جزئیات اتصال تعیین کرد؛ زیرا فاصله بین تکیه‌گاه‌ها به‌تنهایی مشخص‌کننده طول نهایی تیر برای ساخت و نصب نیست. همچنین، در پروژه‌هایی که به تیرآهن با طول بیشتر از شاخه‌های قابل تأمین نیاز دارند، استفاده از اتصالات وصله‌ای باید براساس محاسبات و جزئیات مورد تأیید مهندس محاسب انجام شود. هنگام برآورد هزینه نیز بررسی قیمت تیرآهن در کنار وزن مقطع، طول شاخه‌های موجود و میزان پرت ناشی از برشکاری، به انتخاب اقتصادی‌تر این مقطع فولادی کمک می‌کند. در نهایت، هماهنگی مشخصات سفارش با نقشه‌های ساخت و نصب، احتمال مغایرت ابعادی و نیاز به اصلاح قطعات در کارگاه را کاهش می‌دهد.
