گل میخ چیست؟ انواع گل میخ عرشه فولادی
در سقف‌های عرشه فولادی برای ایجاد اتصال محکم میان فولاد و بتن از قطعه‌ای به نام گل‌میخ استفاده می‌شود. این قطعه فولادی با درصد کربن پایین، فشار واردشده را در تمام سطح سقف پخش کرده و استحکام سازه را افزایش می‌دهد. عوامل مختلفی مانند طول، کیفیت و جنس بر قیمت گل میخ عرشه فولادی تأثیرگذار هستند. گل‌میخ‌ها معمولاً با جوش قوس الکتریکی به عرشه متصل می‌شوند و در انتخاب آن‌ها باید به مقاومت در برابر زنگ‌زدگی و سازگاری با بتن دقت شود. این محصول با استفاده از روشی خاص از جوش به شکل قوس الکتریکی به بدنه عرشه جوش می‌خورد. در این مقاله قصد داریم که گل‌میخ و انواع آن را برای شما شرح دهیم و مشخصات انواع گل‌میخ و تولید آن را نیز بیان کنیم تا شما را به بهترین نحو در استفاده و خرید این محصول مهم راهنمایی کنیم.
اصلی‌ترین کار گل‌میخ انتقال نیروی برشی بین فولاد و بتن در حالتی است که نیرو تقسیم شود و فشار زیاد به نقطه خاصی وارد نشود. از این رو به گل‌میخ در اصطلاح صنعتی، برشگیر نیز می‌گویند. گل‌میخ‌ها در قطرهای و طول‌های متفاوتی تولید می‌شوند.
گل میخ عرشه فولادی چیست؟

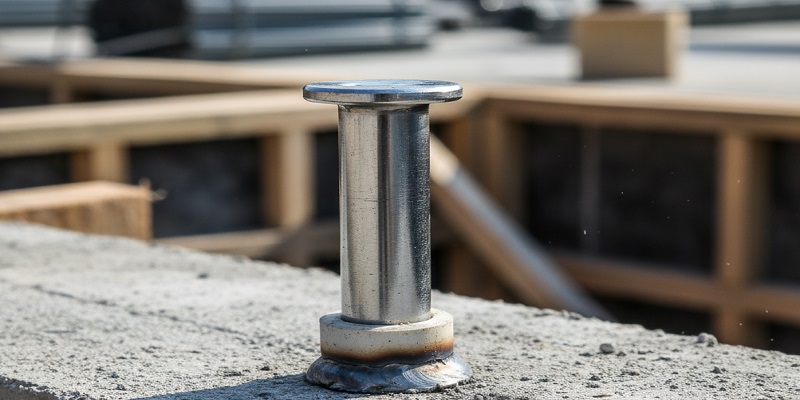

گل‌میخ عرشه فولادی در واقع نقش پل ارتباطی میان فولاد و بتن را ایفا می‌کند؛ این محصول، قطعه‌ای کوچک اما حیاتی است که وظیفه اتصال عرشه، انتقال نیرو و مهار تنش‌ها را بر عهده دارد. به‌همین‌دلیل، با نام پایه برشگیر نیز شناخته می‌شود. این قطعه معمولاً به‌صورت مستقیم یا از روی ورق گالوانیزه روی بال تیر جوش داده می‌شود تا پیوندی محکم و یکپارچه میان اجزای سقف ایجاد کند. شاید بتوان گفت انواع ورق گالوانیزه را می‌توان به وسیله این محصول به سقف به ایمن‌ترین شکل ممکن چسباند. در بازار آهن و فولاد می‌توان گل‌میخ تا قطر ۲۰ میلی‌متر (۲ سانتی‌متر) خریداری کرد. اینکه گل‌میخ باید چه قطری داشته باشد را سایر عناصر سقف به خصوص مشخصات ورق فولادی تعیین می‌کند. بنابراین باید با توجه به تمام شرایط، اتصالات و گل‌میخ مناسب سقف را یافت. قیمت اتصالات متفاوت است و بودجه و ایمنی پروژه فاکتورهای مهمی برای تعیین نوع اتصال هستند. گل‌میخ را به سازه‌ها و ورق‌های فولادی جوشکاری می‌کنند.
انواع گل میخ
گل‌میخ در مدل‌ها و انواع مختلفی در بازار موجود است. در ابتدا این محصولات برای ایمنی بیشتر ساخته می‌شدند. اما به مرور مساله زیبایی اهمیت بیشتری پیدا کرد. به علاوه گسترده شدن نیاز مشتریان، مهندسان این حوزه را بر آن داشت تا با بررسی و تحقیق بتوانند با تولید محصولات متفاوت، همه نیازها را به خوبی پاسخ دهند. یکی از قسمت‌هایی که برای زیبایی در این محصولات جای مانور فراوان دارد، گل‌میخ‌ها است، به همین دلیل در ادامه این متن به انواع آن می‌پردازیم:
- گل میخ طرحدار
گل‌میخ طرحدار در انواع اشکال هندسی مختلف نظیر: مربع، دایره و... اشکال هندسی تولید می‌شوند و در گل این نوع محصول استفاده می‌شوند. هر طرح برجسته بر روی گل‌میخ شامل این مدل می‌شود. اشکالی مانند گل، ستاره و... می‌تواند گزینه‌های قرار گرفتن بر روی گل‌میخ باشد. در مواردی جدیدتر در بازار دیده شده که از طرح‌های نگین‌دار و جذاب‌تر نیز استفاده شده است. این نوع از گل‌میخ معمولا در جاهایی که جلوی چشم است و زیبایی اهمیت خاصی دارد، استفاده می‌شود. گاهی تلفیق ایمنی و زیبایی یک سازه ایجاب می‌کند که از این مدل محصولات استفاده شود.
- گل میخ ساده
این محصول بر عکس سایر محصولات طرحدار هیچ طرحی ندارد و به صورت صنعتی تولید می‌شود. معمولا از این محصول در جاهایی که دیده نمی‌شود یا زیبایی اهمیت ندارد، استفاده می‌شود. این سبک خلوت است و دارای ایمنی بالایی است.
- گل میخ آنتیک
علاوه بر سایر طرح‌ها، گل‌میخ به شکل پتینه شده نیز تولید می‌شود. گاهی طراحان نیاز دارند که دکور سازه‌ای را قدیمی و سنتی انتخاب کنند. آن جا است که این مدل به کار میآید. همچنین در ساخت جعبه و صندوقچه تزئیی گل‌میخ آنتیک می‌تواند یک گزینه خوب باشد.

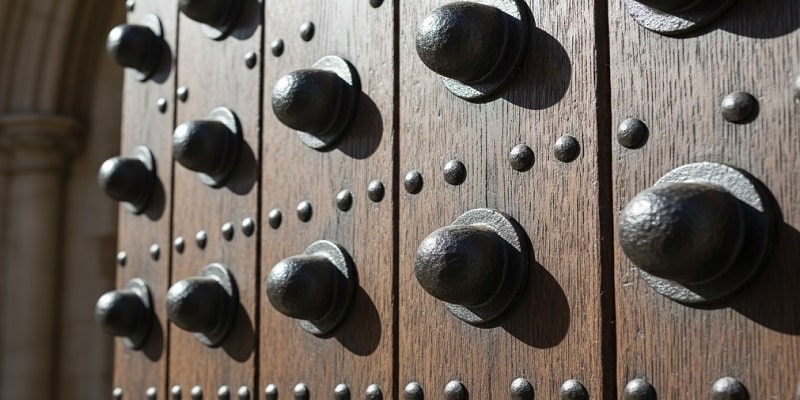

- گل میخ درب چوبی
قپه! طرح روی گل‌میخی که معمولا برای زیبایی محصولات چوبی استفاده می‌شود. البته اشتباه نشود، این محصول صرفا طرح چوب دارد و فلزی دارد. زیرا چوب تحمل گرمای قوس الکتریکی را ندارد. این طرح قابلیت رنگ‌آمیزی هم دارد و بسیار جذاب و زیبا است.
نقش گل میخ در عرشه فولادی

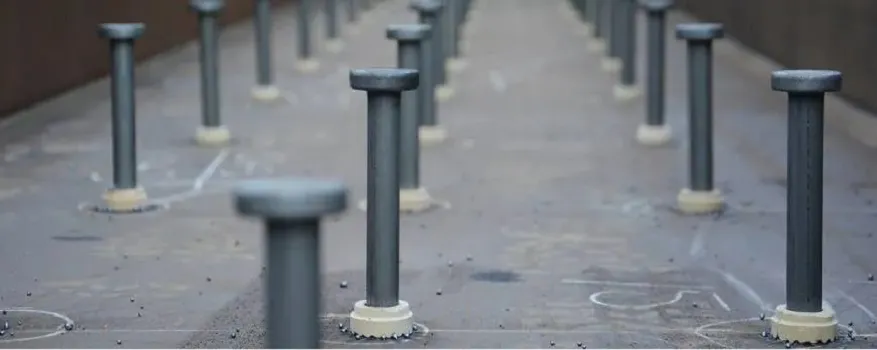

چند سالی است که عرشه فولادی در ساخت سقف کاربرد فراوانی دارد. این سقف‌ها از ورق‌های گالوانیزه که به شکل ذوزنقه حالت داده شده‌اند، ساخته می‌شود. خلاصه این ورق‌های فولادی دارای برجستگی‌های فراوانی هستند. این ورق‌های فولادی سنگین هستند و نیاز به اتصالی دارند که به خوبی آن‌ها را در کنار بتن نگهداری کنید. گل‌میخ برای همین نوع اتصال ساخته شده است. میله فلزی که به خوبی به بدنه ورق فولادی جوش می‌خورد و آن را نگه می‌دارد. از همین رو نام سقف عرشه فولادی با گل‌میخ عجین شده است.
در گذشته از ناودانی برای تحمل عرشه فولادی استفاده می‌شد، اما در حال حاضر گل‌میخی کاربرد بیشتری دارد. از مزایای گل‌میخی می‌توان به سرعت بالای نصب آن اشاره کرد. این محصول (گل‌میخ) نیاز به آماده‌سازی ندارد و از پیش ساخته شده است و تنها نیاز به جوش دارد. جوش این محصول نیاز به الکترود ندارد. بنابراین، نیرو را به‌طور یکسان به همه جهت وارد می‌کند و مانند ناودانی یک طرفه نیست.
مشخصات فنی و ابعاد گل میخ فولادی
گل‌میخ‌های فولادی بسته به نوع عرشه و شرایط سازه در اندازه‌ها و استانداردهای مختلف تولید می‌شوند. انتخاب درست این قطعه بر اساس ویژگی‌های فنی، کیفیت ساخت و ابعاد ورق گالوانیزه، نقش مهمی در ایمنی و دوام سقف دارد. در زیر جدول مشخصات فنی گل میخ فولادی را مشاهده می‌کنید:
جدول مشخصات فنی گل میخ فولادی | |
قطر گل‌میخ | حداکثر ۲۰ میلی‌متر |
حداقل ارتفاع | ۴۰ میلی‌متر (۴ سانتی‌متر) |
جنس | فولاد با درصد کربن پایین |
نحوه اتصال | جوش قوس الکتریکی مستقیم یا از روی ورق گالوانیزه |
کاربرد | اتصال بتن به عرشه فولادی و انتقال نیرو |
استاندارد تولید | مطابق با ASTM A108 و BS 5400 |
تولید گل میخ
این محصول به دو روش فورج سرد و فورج گرم تولید می‌شود. هر کدام از این روش‌های تولید نیاز به متریال خاص خودش را دارد. در ادامه به هر کدام از این روش‌ها می‌پردازیم.
- تولید گل میخ به وسیله فورج گرم
در این روش میلگردهای ذوبی ناهمگن با کیفیت ضعیف به روش ریخته‌گری سنتی با هم ترکیب می‌شوند. با این حساب، استحکام گل‌میخ کم می‌شود و محصول تولید شده چندان استاندارد نیست. ناپایداری سازه در این روش تولید مشهود است و محصول جوش‌پذیری نامناسب دارد. همچنین از نظر مکانیکی، ویژگی‌های فنی این محصول به شدت دارای نقص و ضعف است. ناهمگن بودن متریال این محصول گاهی سبب ایجاد ترک بر رو گل‌میخ تولید شده به وسیله فورج گرم می‌شود. چون این محصول در دمای بالا به عرشه فولادی جوش داده می‌شود؛ بنابراین مقاومت آن حائز اهمیت است.
تا اینجای کار متوجه شدیم که تولید گل‌میخ با تکنولوژی فورج گرم محصول استانداردی را به ما نمی‌دهد. بنابراین توصیه می‌شود که برای رعایت ایمنی و داشتن محصولی استاندارد و سالم از روش فورج سرد استفاده شود. حال روش فورج سرد چگونه است؟
- تولید گل میخ به وسیله فورج سرد
در این روش از ماشین‌آلات جدید و به روز استفاده می‌شود. همچنین متریال و مواد مورد استفاده در این روش، مواد بسیار مرغوب هستند. در این روش لایه‌ای درونی فولاد یکنواخت می‌شوند و آلیاژ ساخته شده یکدست و یکنواخت است. همین موضوع باعث می‌شود که گل‌میخ ساخته شده با این روش، بدون ترک باشد. گل‌میخ تهیه شده به روش فورج سرد دارای کربن کم است و به همین دلیل مقاومت بالایی در برابر فشار دارد. دستگاه‌های ساخت به روش فورج سرد ابعاد گوناگونی دارند. استحکام کششی محصول ساخته شده با فورج سرد دارای استحکام کششی بالایی است. همانطور که متوجه شدید تکنولوژی روز به ما می‌گوید که از گل‌میخ تولید شده به روش فورج سرد استفاده کنیم. زیرا محصول بدون ترک و با مقاومت بالایی است. همچنین محصول تولید شده با این تکنولوژی همگن است.
مزایای جوش گل میخ و روش های آن
گل میخ را توسط دستگاه جوش قوس الکتریکی که استادولدر (Stud Welder) نام دارد به تیر و سایر قطعات جوش می‌دهند. این روش مزایای زیر را در بر دارد:
- سرعت، اطمینان و دقت بسیار بالا در مقایسه با دیگر روش‌ها.
- فاقد علامت معکوس و سوراخ.
- قوی‌تر بودن اتصال جوشکاری حاصل‌شده از خود گل میخ و سازه‌ای که به آن متصل شده است.
- تمیزتر و صاف بودن ناحیه اطراف گل میخ.
- نیاز به دسترسی تنها ازیک‌طرف و بنابراین، کاهش کار با قطعات.
- جوش‌های ضد نشتی و غیرقابل دست‌کاری.
- کاهش مشکلات مربوط به خوردگی و ضعیف شدن اتصال با گذشت زمان با توجه به اینکه، هیچ سوراخی در ورق ایجاد نمی‌شود.
- قابلیت اجرا روی مواد صیقلی و سطوحی که یک‌طرفشان روکش یا رنگ دارد.
در اینجا دو روش اصلی جوشکاری با دستگاه استادولدر را شرح می‌دهیم:
- جوش CD گل میخ
در این روش، خازن‌های دستگاه جوش با ولتاژ از پیش تنظیم‌شده، متناسب با قطر جوش موردنظر، شارژ می‌شوند. سپس، انتهای گل میخ در تماس با ورق قرار می‌گیرد. پس از شروع جوشکاری، انرژی ذخیره‌شده به‌عنوان یک پالس با جریان بالا تخلیه شده و انتهای گل میخ را ذوب و یک قوس الکتریکی ایجاد می‌کند. در نهایت هم فشار برگشتی، گل میخ را در سطح مذاب روی ورق فورج کرده تا همجوشی کامل در سراسر فلنج ایجاد شود.
- جوش DA گل میخ
در این روش، جریان و زمان جوش مطابق با قطر محل جوش از پیش تنظیم شده است. پس از قرارگیری گل میخ روی ورق، یک قوس پایلوت یا اولیه به ارتفاع از پیش تعیین‌شده، رخ می‌دهد. سپس قوس اصلی انتهای گل میخ را ذوب کرده و یک حوضچه مذاب در صفحه ایجاد می‌کند. مشابه روش قبل، فشار برگشتی، گل میخ را در این حوضچه مذاب، فورج می‌کند.
گل‌میخ سقف برای اتصال ایمن و زیبا برای عرشه‌های فولادی
عرشه فولادی سقف برای اتصال به بتن و سیار موارد سقف نیاز به نوعی اتصال قوی با ایمنی بالا دارد. گل‌میخ برای همین مساله ساخته و روانه بازار شده است. با توجه به نوع سازه و نوع ورق گالوانیزه باید گل‌میخ به خصوص استفاده کرد. همچنین جدیدا علاوه بر ایمنی به زیبایی این اتصال‌ها توجه ویژه می‌شود. برای همین گل‌میخ‌های طرح‌داری در بازار وجود دارد و با توجه به دیزاین سازه‌ها گزینه‌هایی روی میز است. قطر و ابعاد گل‌میخ استفاده‌شده باید رابطه مستقیم با ابعاد و جنس سقف و ورق فولادی داشته باشد. تجربه افراد و مطاله کمک شایانی به تشخیص نوع اتصال برای سقف فولادی می‌کند. اگر شما تجربه ارشمندی دارید، لطفا در پایین این پست با بقیه دوستان به اشتراگ بگذارید.
