اتصال ConXL

اتصال ConXL

آخرین بروزرسانی: دوشنبه 12 خرداد 13930

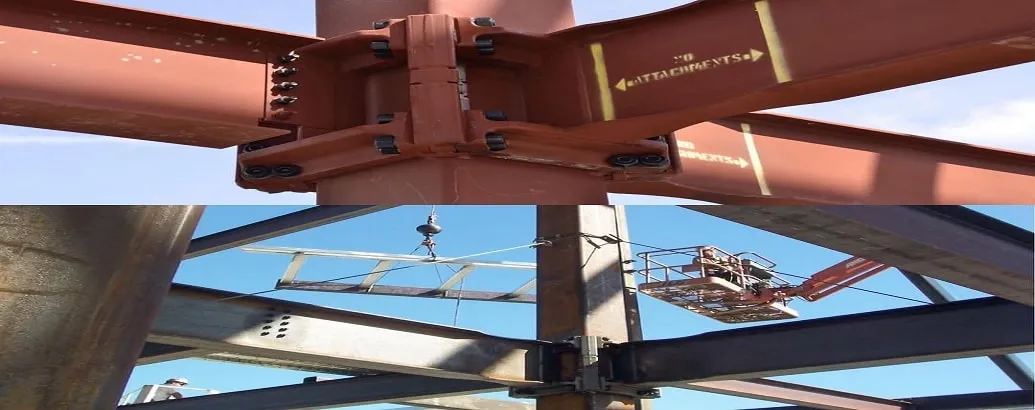

اتصال ConXL برای دستیابی به اتصالی محکم و مطمئن با حذف جوش های کارگاهی و نصب آسان، طراحی و ارائه شده است. این اتصال از قطعاتی به اسم کولار (Collar) که در چهار گوشه ستون نصب می شود، تشکیل شده است. تیرها در این روش با یک جفت فلنج اتصال (مطابق شکل زیر) به آن وصل می شود.

کولار قطعه اصلی این اتصال است که بصورت استاندارد و با شیوه فورج تولید می شود. وظیفه انتقال نیروها بر عهده این قطعه است. فلنج اتصال که در بالا و پایین به تیر جوش می شود و توسط بولت به کولار متصل می گردد نیز با همان شیوه فورج تولید می گردد.
برای دست یافتن به یک اتصال ConX کولارها توسط فیکسچر در کارخانه بر روی ستون با دقت بسیار بالا نصب و جوش می شوند.
این اتصال برای قاب های خمشی متوسط و ویژه کاربرد دارد.
