سقف کامپوزیت چیست؛ بررسی انواع و کاربردهای آن

یکی از انواع سقف‌ها که با ترکیب فولاد و بتن ساخته می‌شود، سقف کامپوزیت است. در این نوع سقف‌ها با نصب برش‌گیر که اغلب از پروفیل نبشی است، پیوستگی لازم بین بتن و فولاد ایجاد می شود. همچنین از میلگردهای حرارتی در جهت مخالف تیرهای فرعی ضمن ایجاد یکپارچگی بیشتر از ترک خوردن بتن جلوگیری می کنند. روش‌های مختلفی برای اجرای سقف و کف سازه ابداع شده است که از آن‌ها می‌توان به استفاده از سقف کامپوزیت (Composite Slab) اشاره کرد. این روش با بهره‌گیری از بتن و فولاد اجرا می‌شود. سرعت اجرای سقف کامپوزیتی بسیار بالا است و به تکمیل سریع‌تر پروژه‌ها کمک می‌کند. از سوی دیگر، سقف‌های کامپوزیتی ایمنی بالایی دارند و در برابر فشار و کشش مقاوم هستند. در این مطلب، به بررسی کامل و تخصصی سقف کامپوزیت و انواع آن پرداخته‌ایم. با ما همراه باشید.

سقف کامپوزیت چیست؟

سقف کامپوزیت (Composite Slab) متشکل از پروفیل فولادی با بتن مسلح است که با اسامی دیگری نیز همچون سقف مختلط یا سقف مرکب شناخته می‌شود. سقف‌های کامپوزیت اغلب بر روی اسکلت‌های فلزی نصب می‌شوند و به این صورت بر امنیت سازه‌ها می‌افزایند. درواقع، این سقف به دلیل وزن کم، سرعت اجرای بالا و ایمنی مطلوب مورد توجه ساختمان‌سازان و مهندسان قرار گرفته است. ضمنا، سقف‌های کامپوزیتی در زمان اجرا نیازی به شمع‌بندی ندارند؛ مگر در مواقعی که دهانه اجرای سقف افزایش پیدا کرده باشد که در این حالت از شمع‌بندی موقت استفاده می‌کنند.

انواع سقف کامپوزیت

یکی از روش‌های پرکاربرد در اجرای سازه‌های بتنی و فولادی، سقف کامپوزیت است که با ترکیب بتن و فولاد، مقاومت، یکپارچگی و عملکرد مناسبی در ساختمان ایجاد می‌کند. انتخاب نوع سقف کامپوزیت به عواملی مانند نوع سازه، شرایط پروژه، میزان بارگذاری و الزامات اجرایی بستگی دارد. در ادامه، انواع سقف کامپوزیت و ویژگی‌های هر یک را بررسی می‌کنیم.

• سقف کامپوزیت ساده: از اجزای آن می‌توان به تیرهای فرعی، شبکه‌های میلگرد حرارتی و دال بتنی و همین‌طور برشگیر (ناودانی) اشاره کرد.

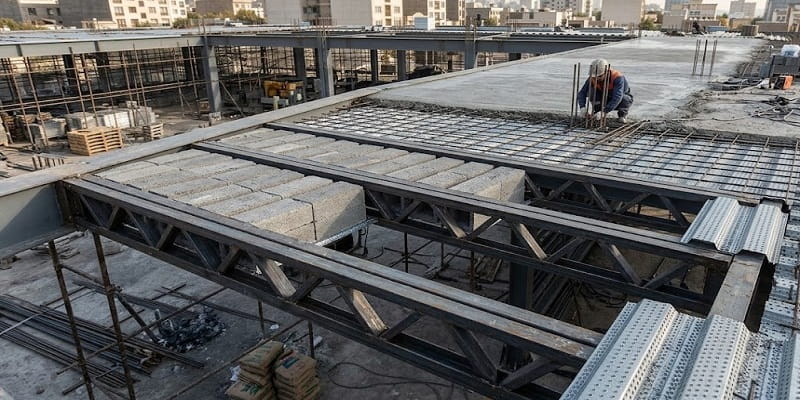

• سقف کامپوزیت کرومیت: با بهره‌گیری از تیرچه کرومیت، میلگردهای حرارتی، بتن و ورق فولادی موجدار اجرا می‌شود. عملیات نصب آن نیز شامل پنج مرحله اصلی تعبیه تیرچه کرومیت، قالب‌بندی، آرماتوربندی، بتن‌ریزی و گشایش قالب است.

• سقف کامپوزیت فلزی: با استفاده از ترکیب بتن با اسکلت فلزی اجرا می‌شود. در این مدل، برشگیر بر روی تیرهای فرعی نصب شده و سپس، قالب‌بندی سقف با تخته‌کوبی در میان تیرها و بدون استفاده از شمع‌بندی انجام می‌گیرد. پروفیل‌های ناودانی نیز جوش داده می‌شوند و شبکه‌ای از میلگردهای حرارتی بر روی پروفیل‌ها قرار می‌گیرند. نهایتا، پروسه اجرای سقف با بتن‌ریزی تا عمق 8 سانتی‌متر در پی گرفته می‌شود و بعد از سقف شدن بتن، قالب‌ها خارج می‌شوند. در صورتیکه قصد دارید به صورت لحظه‌ایی از قیمت پروفیل مطلع شوید کافیست به صفحه فوق مراجعه کنید.

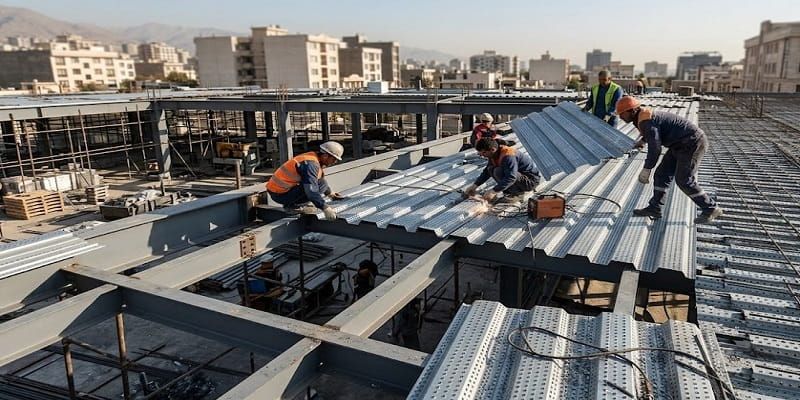

• سقف کامپوزیت روفیکس: با بهره‌گیری از قالب‌های فلزی مشبک ماندگار اجرا می‌شود. درواقع، روفیکس نوعی ورق فولادی مشبک است که ابعاد آن حدود 82 سانتی‌متر در 12 متر است. برای اجرای آن، ابتدا عملیات جوشکاری بر روی برشگیرهای تیرهای فرعی انجام می‌گیرد. سپس، چند فاصله‌دهنده یا اسپیسر با هدف ایجاد ارتفاع مناسب برای تعبیه شبکه میلگردها بر روی تیرها قرار می‌گیرند. با تکمیل آرماتوربندی، بتن‌ریزی به عنوان مرحله آخر انجام می‌گیرد.

• سقف کامپوزیت عرشه فولادی: ترکیبی از بتن با ورق‌های فلزی گالوانیزه موجدار است. این مدل سقف، معروف‌ترین و پرکاربردترین سقف کامپوزیتی در صنعت ساخت‌وساز محسوب می‌شود. از سایر متریال به‌کاررفته در سقف کامپوزیت عرشه فولادی می‌توان به میلگرد یا آرماتور، گل‌میخ (برشگیر)، تیر فرعی و فلاشینگ اشاره کرد. اجرای آن نیز شامل شش مرحله تعبیه ورق فولادی، ثابت کردن ورق‌ها به همراه فلاشینگ، متصل کردن ورق فولادی به تیر با کمک گل‌میخ، آرماتوربندی، متصل کردن گل‌میخ به شبکه میلگردها و بتن‌ریزی است.

اجزای تشکیل‌دهنده سقف کامپوزیت

سقف کامپوزیتی دارای اجزای مختلفی است که با هدف استحکام‌سازی سقف سبک و مقرون‌به‌صرفه ایجاد می‌شود. معمولا از سقف کامپوزیتی برای ساختمان‌های چند طبقه استفاده می‌شود. در ادامه به بررسی اجزای مختلف سقف کامپوزیتی می‌پردازیم.

• بتن

بتن روی عرشه فولادی قرار می‌گیرد و نقش مهمی در نگهداری سقف کامپوزیت دارد، به همین دلیل با آرماتورها و برش‌گیرها استحکام لازم برای سقف را فراهم می‌کند. از آنجایی‌که به بتن مقاومت بالایی در برابر فشار از خود نشان می‌دهد نقش مهمی در اتصال سقف به تیرهای فولادی دارد.

• برشگیر، گل‌میخ

برشگیر نوعی قطعه فلزی است که در نتیجه اتصال به تیرهای فولادی، باعث استحکام بتن و تیرهای فولادی به یکدیگر می‌شوند. این قطعه فلزی سبب می‌شود تا پایداری و اتصال بین تیرهای فولادی و بتن به‌خوبی حفظ شود و از لغزش بین آن‌ها جلوگیری کند.

• فلاشینگ

فلاشینگ نقش مهمی در حفاظت از سقف در برابر ریزش‌های احتمالی بتن و نفوذ آب دارد. این پوشش سقفی در دو نوع فلزی و ضد آب در لبه‌های سقف به کار می‌رود و احتمال هرگونه نشتی و خرابی سقف را به حداقل ممکن می‌رساند.

• آرماتور حرارتی (میلگرد، مش یا الیاف فولادی)

آرماتو، میلگردی است که درون بتن سقف کامپوزیت قرار می‌گیرد تا مقاومت کششی بالایی را بوجود آورد و استحکام سقف را افزایش دهد.

کاربردهای سقف کامپوزیت

برخورداری از مقاومت بالا، وزن مناسب و سرعت اجرای مطلوب سقف کامپوزیت سبب شده تا این سازه در بسیاری از پروژه‌های ساختمانی و صنعتی مورد استفاده قرار گیرد. این نوع سقف با ایجاد یکپارچگی مناسب بین فولاد و بتن، علاوه‌بر افزایش استحکام سازه، امکان اجرای دهانه‌های بزرگ‌تر و کاهش هزینه‌های اجرایی را فراهم می‌کند. به همین‌دلیل، انتخاب سقف کامپوزیت در پروژه‌هایی که نیاز به دوام، سرعت ساخت و عملکرد سازه‌ای مناسب دارند، بسیار رایج است. مهم‌ترین کاربردهای سقف کامپوزیت عبارت‌اند از:

• ساختمان‌های اسکلت فلزی چندطبقه و برج‌ها
• پروژه‌های اداری، تجاری و مجتمع‌های مسکونی

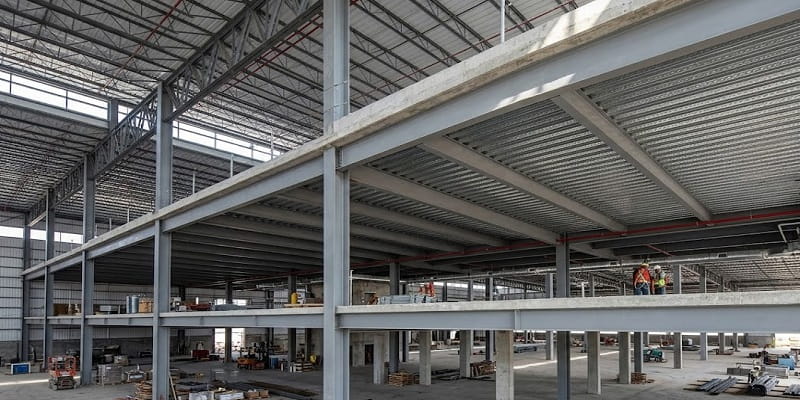

• سوله‌ها و سازه‌های صنعتی با دهانه‌های بزرگ

• پارکینگ‌های طبقاتی و سازه‌های با بارگذاری بالا
• ساختمان‌های دارای نیاز به اجرای سریع و کاهش وزن مرده سازه
• پروژه‌های بازسازی و مقاوم‌سازی ساختمان‌ها

مهم‌ترین مزایا و معایب سقف کامپوزیت کدامند؟

انتخاب سقف کامپوزیت برای یک پروژه ساختمانی نیازمند بررسی دقیق ویژگی‌های فنی، شرایط اجرایی و محدودیت‌های آن است. این سیستم سقفی در کنار نقاط قوتی مانند عملکرد مناسب در برابر بارهای وارده و اجرای نسبتاً سریع، ممکن است در برخی پروژه‌ها با چالش‌هایی همراه باشد. آگاهی از مزایا و معایب سقف کامپوزیت به مهندسان و سازندگان کمک می‌کند تا متناسب با نیازهای سازه، گزینه مناسب‌تری را انتخاب کنند. از این‌رو در ادامه مزایا و معایب این سازه را برشمرده‌ایم:

مزایای سقف کامپوزیت عبارتند از:

• افزایش مقاومت و یکپارچگی سازه به‌دلیل عملکرد مشترک بتن و فولاد
• سرعت اجرای بالا نسبت به برخی سیستم‌های سنتی سقف
• کاهش وزن مرده ساختمان و بهینه‌تر شدن طراحی سازه
• امکان اجرای دهانه‌های بزرگ‌تر با تعداد ستون‌های کمتر
• کاهش ضخامت سقف و استفاده بهینه از فضای طبقات
• مناسب بودن برای ساختمان‌های اسکلت فلزی و پروژه‌های چندطبقه

معایب سقف کامپوزیت عبارتند از:

• نیاز به اجرای دقیق و رعایت جزئیات فنی برای دستیابی به عملکرد مطلوب
• وابستگی کیفیت نهایی سقف به مهارت تیم اجرایی
• نیاز به استفاده از تجهیزات و قالب‌بندی مناسب در برخی روش‌های اجرا
• هزینه اولیه بالاتر در برخی پروژه‌ها نسبت به سیستم‌های ساده‌تر
• محدودیت استفاده در برخی سازه‌ها به دلیل شرایط طراحی و معماری

عوامل موثر بر قیمت سقف کامپوزیت

ویژگی‌های فنی منحصر‌به‌فرد و کاربرد گسترده سقف کامپوزیت در پروژه‌های ساختمانی سبب شده تا این نوع سقف به یکی از گزینه‌های مورد توجه در اجرای سازه‌های مختلف محسوب شود. قیمت سقف کامپوزیت تحت‌تأثیر عوامل مختلفی مانند نوع مصالح مصرفی، ابعاد پروژه، شرایط اجرایی و هزینه‌های جانبی قرار دارد. از عوامل موثر بر قیمت این محصول می‌توان به: تغییرات قیمت فولاد، تجهیزات مورد نیاز، نوع تیرهای مورد استفاده، متراژ پروژه، دستمزد نیروی اجرایی و شرایط محل ساخت‌وساز  اشاره کرد. بررسی این عوامل به کارفرمایان و مجریان کمک می‌کند تا برآورد دقیق‌تری از هزینه اجرای سقف داشته باشند و انتخاب اقتصادی‌تری برای پروژه خود انجام دهند.
