پروفیل عرضی چیست؟ بررسی کاربرد و فرآیند محاسبه

جهت نمایش فراز و نشیب‌های زمین در طول امتداد یک مسیر راه یا کانال در نقشه یک برش فرضی به زمین داده می‌شود. در صورتی که تصویر نیمرخ برش را با اندازه مشخصی بر روی کاغذ رسم کنند، تصویر دارای فراز و نشیب، پروفیل است. این پروفیل انواع مختلفی دارد و به دو دسته پروفیل طولی و عرضی تقسیم می‌شود. پروفیل طولی برابر با امتداد مسیر است؛ اما پروفیل عرضی بر امتداد آن عمود است. در ادامه مطلب، اطلاعات بیشتری را درباره پروفیل‌های عرضی و طولی آورده‌ایم. با ما همراه باشید.

پروفیل عرضی چیست؟

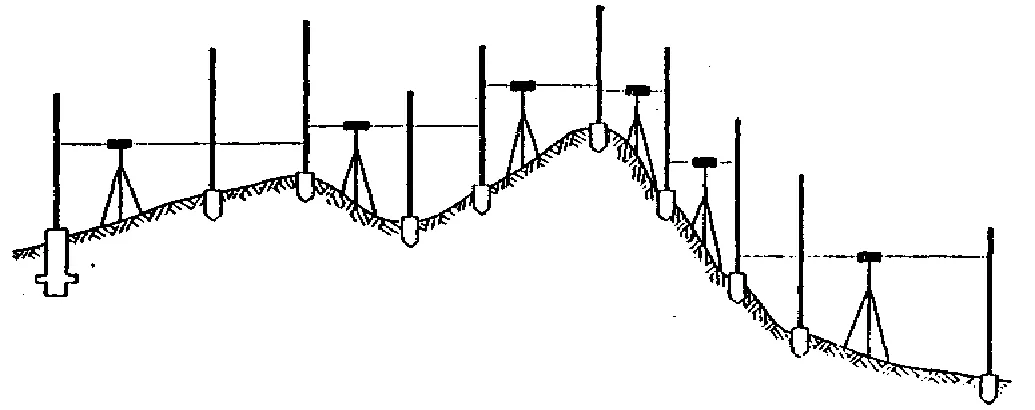

زمانی‌ که مسیر را در نقشه به صورت عمود بر واحد طول برش بزنیم، پروفیل عرضی یا مقطع عرضی حاصل می‌شود. برای درک بهتر تفاوت آن با سایر انواع پروفیل‌ها، ابتدا باید بدانیم پروفیل طولی چیست؛ پروفیل طولی نمایی از تغییرات ارتفاعی مسیر در امتداد طول آن است که معمولاً پیش از ترسیم پروفیل عرضی تهیه می‌شود. در پروفیل عرضی، کل خصوصیات عرضی راه در نقشه به نمایش درمی‌آید. همچنین، چنانچه در پروفیل عرضی، خط پروژه فراتر از زمین باشد باید مرحله خاکریزی صورت بگیرد و در صورتی که این خط پایین‌تر باشد، بایستی وارد فاز خاکبرداری شد. به‌طورکلی، این پروفیل بیانگر آرایش ساختار راه است و از پارامترهایی نظیر زیراساس، اساس و رویه تشکیل می‌شود. لازم به ذکر است، پروفیل عرضی بعد از ترسیم پروفیل طولی به کار گرفته می‌شود.

کاربردهای پروفیل عرضی

شناخت دقیق وضعیت زمین و اجزای مختلف مسیر در عرض خیابان، برای تصمیم‌گیری‌های اجرایی و محاسبات مهندسی اهمیت زیادی دارد. اطلاعات به‌دست‌آمده از مقاطع عرضی می‌تواند در بخش‌هایی مانند تعیین ابعاد مسیر، شیب‌بندی، زهکشی و برآورد عملیات خاکی مورد استفاده قرار گیرد. مهم‌ترین کاربردهای پروفیل عرضی عبارت‌اند از:

• تعیین ابعاد و عرض مسیر: برای مشخص‌کردن عرض سواره‌رو، پیاده‌رو، شانه و سایر اجزای مقطع خیابان.
• تعیین شیب عرضی: برای ایجاد شیب مناسب سطح مسیر و هدایت آب‌های سطحی به سمت آب‌روها.
• طراحی و اجرای زهکشی: برای تعیین محل و تراز جدول‌ها، آب‌روها و سایر اجزای سیستم جمع‌آوری و هدایت آب.
• برآورد عملیات خاکی: برای محاسبه حجم تقریبی خاکبرداری و خاکریزی در مقاطع مختلف مسیر.
• کنترل ترازهای ارتفاعی: برای بررسی اختلاف ارتفاع بین سطح طبیعی زمین و ترازهای طراحی‌شده در بخش‌های مختلف خیابان.
• تعیین وضعیت لایه‌های روسازی: برای مشخص‌کردن تراز و ضخامت لایه‌های مختلف روسازی در مقطع عرضی.
• بررسی وضعیت زمین در عرض مسیر: برای شناسایی تغییرات ارتفاعی و شیب زمین پیش از اجرای عملیات عمرانی.

اجزای تشکیل‌دهنده پروفیل عرضی

اجزای اصلی در شکل‌دهی پروفیل عرضی شامل مواردی از قبیل: تاج، شانه جدول، پیاده‌رو و محوطه‌سازی می‌شود. در ادامه هریک را به اختصار توضیح می‌دهیم.

• تاج: تاج بالاترین نقطه در عرض جاده محسوب می‌شود. هدف اصلی آن تجمع آب باران در قسمتی مشخص است تا از مرکز جاده دور شود و از خطر سیل جلوگیری شود.
• شانه: شانه در کنار جاده اصلی واقع می‌شود که از آن برای توقف وسایل نقلیه استفاده می‌شود. عرض شانه با توجه به دو عامل ترافیک و وسعت جاده تعیین می‌شود و هدف اصلی آن تامین امنیت در جاده است.
• جدول:جدول به تعیین فاصله بین جاده و پیاده‌رو کمک می‌کند تا حریم این دو حفظ شود و از تجمع آب ناشی از بارندگی و سیلاب جلوگیری کند. در صورت استفاده از ورق گالوانیزه در ساخت یا اجرای بخش‌های مرتبط با جدول، قیمت ورق گالوانیزه نیز می‌تواند بر هزینه نهایی پروژه تأثیرگذار باشد.
• پیاده رو: پیاده‌رو در کنار جاده قرار دارد و مرز تعیین‌کننده آن جدول است که آن را از خیابان و ترافیک جدا می‌کند. معمولا برای ایمن‌سازی جاده از پیاده‌رو استفاده می‌کنند.
• محوطه‌سازی: اگر طراحی و نوع پروژه اجازه دهد می‌توان قسمتی از آن را به کاشت درخت و ایجاد فضای سبز اختصاص داد.

پروفیل عرضی خیابان و تفاوت آن با پروفیل طولی

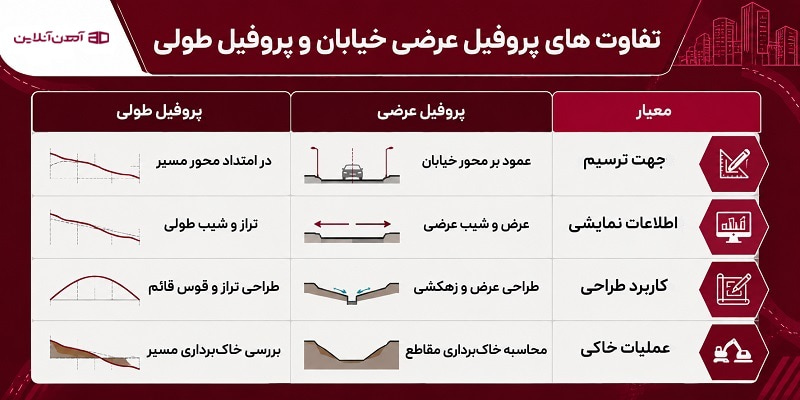

پروفیل عرضی خیابان یکی از نقشه‌ها و ابزارهای مهم در طراحی هندسی مسیر است که وضعیت سطح زمین و اجزای مسیر را در امتداد یک خط عمود بر محور خیابان نمایش می‌دهد. در این پروفیل، اطلاعاتی مانند عرض سواره‌رو، پیاده‌رو، شیب عرضی، جدول، آب‌رو و اختلاف ارتفاع نقاط مختلف مسیر مشخص می‌شود. در مقابل، پروفیل طولی خیابان وضعیت ارتفاعی مسیر را در امتداد محور آن نشان می‌دهد و بیشتر برای بررسی شیب طولی و تغییرات ارتفاعی مسیر به‌کار می‌رود. مهم‌ترین تفاوت پروفیل عرضی و پروفیل طولی خیابان عبارت‌اند از:

• جهت ترسیم: پروفیل عرضی در راستای عمود بر محور خیابان ترسیم می‌شود، در حالی که پروفیل طولی در امتداد محور مسیر قرار دارد.
• اطلاعات قابل نمایش: پروفیل عرضی جزئیات عرضی مسیر، شیب عرضی و اجزای جانبی خیابان را نشان می‌دهد، اما پروفیل طولی تغییرات ارتفاعی و شیب مسیر در امتداد آن را نمایش می‌دهد.
• کاربرد در طراحی: پروفیل عرضی برای تعیین عرض اجزای خیابان، شیب‌بندی و زهکشی عرضی کاربرد دارد، درصورتی‌که پروفیل طولی برای تعیین شیب طولی، تراز مسیر و طراحی قوس‌های قائم استفاده می‌شود.
• عملیات خاکی: پروفیل عرضی به محاسبه و کنترل عملیات خاکی در مقاطع مختلف عرض مسیر کمک می‌کند، درحالی‌که پروفیل طولی برای بررسی تغییرات تراز و برآورد عملیات خاکی در امتداد مسیر مورد استفاده قرار می‌گیرد.

روش محاسبه پروفیل عرضی

برای محاسبه پروفیل عرضی می‌توان از طریق یکی از روش‌های زیر اقدام کرد:

محاسبه سطح پروفیل توسط پرگار

در این روش، پروفیل را در کاغذ میلی‌متری رسم کرده و سطح آن را با پرگار محاسبه می‌کنند. به این صورت که نوک پرگار را در پایین پروفیل و از طرف چپ در اولین سانتی‌متر آن قرار داده و پرگار را تا حد خط بالای پروفیل باز می‌کنند. سپس، یک نوک پرگار را در پایین پروفیل و در سانتی‌متر بعدی قرار داده و نوک دیگر را در زیر پروفیل و بیرون از آن گذاشته و نوک روی پروفیل را تا خط بالایش باز می‌کنند. سانتی‌مترهای بعدی را به همین منوال تا حدی که پرگار جا دارد باید اضافه کرد. نهایتا، طول حاصل‌شده را با اشل به دست آورده و بعد یادداشت می‌کنند و به همین سبک تا آخر پروفیل ادامه می‌دهند. مجموع این ارتفاعات سطح پروفیل است.
