ساخت خرپا با پروفیل

خرپا و پروفیل عناوینی آشنا در دنیای مهندسی سازه هستند. با استفاده از خرپا می‌توان مقاومت و پایداری لازم را در سازه ایجاد کرد. درواقع، خرپا (Truss) سیستمی مثلثی‌شکل است که منجر به توزیع یکنواخت نیروهای وارده بر سازه شده و اجازه تخریب آن را نمی‌دهد. برای ساخت خرپا از پروفیل‌های فولادی همچون قوطی استفاده‌ می‌کنند؛ زیرا باعث افزایش مقاومت سازه و کاهش هزینه‌های نهایی می‌شود. درکل، اولین گام جهت ساخت خرپا با پروفیل، انتخاب نوع مقطع و ابعاد آن است؛ برای مثال، در خرپای سقف، پروفیل ۶×۶ بکار گرفته می‌شود. ساير اطلاعات مربوط به طراحی و اجرای خرپا با پروفیل در ادامه آورده شده است.

انتخاب پروفیل مناسب

در زمان ساخت خرپا باید به مدل پروفیل توجه داشت و بهترین را انتخاب کرد. انتخاب پروفیل مناسب به مواردی همچون میزان مقاومت، وزن، قابلیت خمشی، قابلیت جوشکاری، خوردگی، هزینه و دسترسی آن بستگی دارد. با انتخاب بهترین پروفیل با توجه به مشخصات پروژه می‌توان سازه‌ای مقاوم و درعین‌حال، سبک دایر کرد. برای این منظور، اغلب از پروفیل‌های مربعی یا مستطیلی شکل، پروفیل IPE، پروفیل IPB، پروفیل LIPB، پروفیل لوله‌ای و پروفیل L شکل استفاده می‌کنند. این پروفیل‌های فولادی، ویژگی‌های منحصربه‌فردی دارند و همگی آن‌ها باعث افزایش عمر و دوام سازه‌ها می‌شوند. در قسمت زیر، با این پروفیل‌های مناسب برای خرپا آشنا خواهید شد:

• پروفیل مربع یا مستطیل شکل

پروفیل‌هایی که مقطع مربعی یا مستطیلی دارند در ساخت خرپا به صورت گسترده مورداستفاده قرار می‌گیرند. این پروفیل‌ها به علت توخالی بودن و سطح مقطع خوب در مقایسه با تیرآهن وزن کمتری دارند و بااین‌وجود، مقاومت عالی از خود نشان می‌دهند. درکل، از قوطی مربع یا مستطیل شکل در اجرای خرپاهای سبک و متوسط استفاده می‌کنند.

• پروفیل IPE

پروفیل IPE که ظاهری مشابه حرف I انگلیسی دارد، فشارهای وارده بر خرپا را به خوبی تحمل می‌کند. این پروفیل به دلیل تحمل بالایی که در زمان اعمال بارهای مرده و زنده دارد در پروژه‌‌های سنگین مورداستفاده قرار می‌گیرد؛ یکی از این پروژه‌ها، پل‌سازی است. درمجموع، پروفیل IPE برای سازه‌های بزرگ و سنگین پیشنهاد می‌شود.

• پروفیل IPB

پروفیل IPB به حرف H انگلیسی شباهت دارد و یکی از مقاوم‌ترین پروفیل‌ها است. این پروفیل به واسطه داشتن سطح مقطع بزرگ توانایی تحمل فشارهای سنگین را دارد. از‌این‌رو، پروفیل IPB در اجرای خرپاهای نیازمند مقاومت بالا استفاده می‌شود و اصولا، نقش کلیدی در برقراری امنیت در سازه ایفا می‌کند.

• پروفیل LIPB

پروفیل LIPB از پروفیل‌های توخالی و سبک مورداستفاده در دنیای ساختمان‌سازی است که اغلب در خرپای سقف استفاده می‌شود. این پروفیل با توجه به ظاهر و ساختارش می‌تواند بارهای کششی و فشاری را تحمل کند و مانع از فروپاشی سازه شود. برهمین‌اساس، پروفیل LIPB یکی از بهترین انتخاب‌های موجود است.

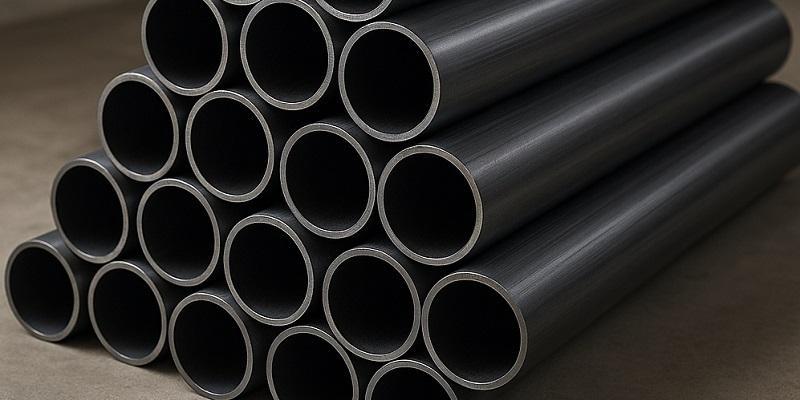

• پروفیل لوله‌ای شکل

پروفیل‌های لوله‌ای شکل مقاومت بالایی در برابر پیچش و خمش دارند؛ به‌همین‌دلیل، برای ساخت خرپاهای در خطر نیروهای پیچشی و فشارهای غیرمستقیم مناسب هستند. برای مثال، در پروژه‌هایی که در معرض طوفان و بادهای شدید یا بارهای نوسانی احداث می‌شوند، بهتر است از پروفیل‌های لوله‌ای شکل استفاده کرد.

• پروفیل L شکل

پروفیل‌های L شکل به دلیل مشخصاتی نظیر استحکام بالا و وزن سبک در خرپاهای سبک‌تر بکار گرفته می‌شوند. این پروفیل‌ها معمولا در ایجاد خرپاهای فرعی یا سقف‌های کوچک کارایی دارند. همچنین، پروفیل‌های L شکل به خاطر طراحی ساده به راحتی نصب و اجرا می‌شوند.

مراحل و اصول طراحی مهندسی برای ساخت خرپا با پروفیل

نخستین گام در ساخت خرپا با پروفیل، طراحی مهندسی و محاسبات است. باید طراحی بر اساس بارهای مرده، زنده، باد و زلزله باشد و درکل، میزان بارهای وارده بر خرپا مشخص شود. سپس، باید به بررسی ابعاد دهانه و نوع پروفیل قوطی مناسب برای خرپا پرداخت. مهندسان تمام این موارد را با توجه به نیاز پروژه بررسی و انتخاب می‌کنند. البته همانطور که اشاره شد، معمولا از پروفیل‌های ۶ در ۶ استفاده می‌شود. ازطرفی، فاصله خرپاها باید به صورتی در نظر گرفته شود که بتوانند بارهای مضاعف را تحمل کنند.

بعد از انتخاب مقطعی با ابعاد استاندارد باید به سراغ تعیین فواصل، شیب و نسبت اجزا به هم رفت. برای اینکه درنهایت، سازه به خوبی ساخته شود باید نسبت دهانه به عمق خرپا را ۱۰ الی ۱۵ در نظر گرفت. بعلاوه شیب اعضای مورب را هم بایستی ۳۵ الی ۵۵ درجه لحاظ کرد. جهت اعضای مورب هم باید به حالتی در نظر گرفته شود که طولانی‌ترین اجزا در معرض کشش قرار داشته باشند. با رعایت این موارد می‌توان در طراحی و اجرای خرپا با پروفیل موفق عمل کرد و این‌گونه باعث افزایش پایداری و عمر مفید سازه شد.

فرآیند ساخت خرپا با پروفیل: برش، اتصالات و استقرار

فرآیندهای اصلی ساخت خرپا با پروفیل شامل برش دقیق مقاطع با توجه به نقشه، اتصال اعضای خرپا و افزودن پروفیل‌های ضربدری جهت پایداری جانبی می‌شود که درادامه به بررسی آن‌ها پرداخته‌ایم:

• برش دقیق مقاطع مطابق نقشه‌ها

بعد از انتخاب پروفیل مناسب باید نسبت به برش آن اقدام کرد. پروفیل‌ها را باید طبق نقشه برش زد تا به اندازه موردنظر تبدیل شوند. برای اینکه برش کاملا دقیق باشد از اره‌های مخصوص یا دستگاه‌های برش CNC استفاده می‌کنند. درمجموع، با برش دقیق مقاطع مطابق نقشه‌ها می‌توان خطای احتمالی در حین کار را کاهش داد و بر سطح کیفی آن افزود.

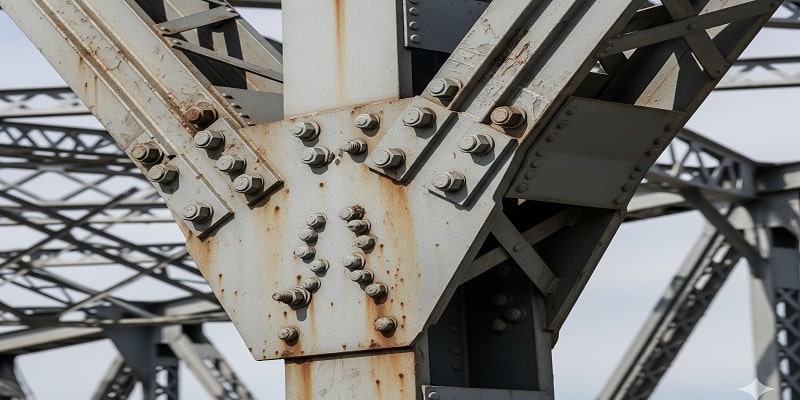

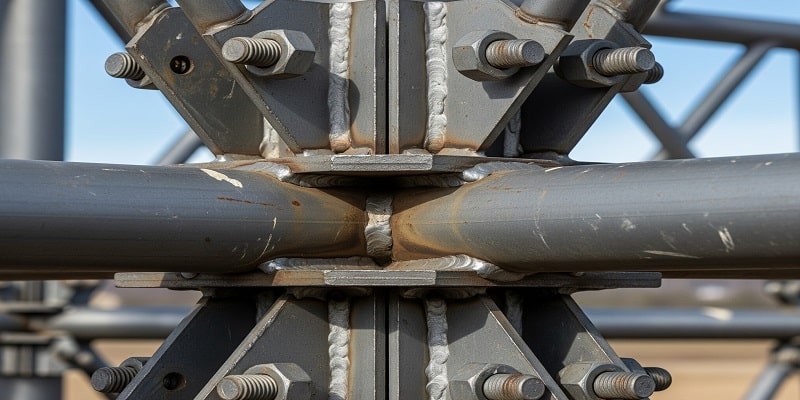

• اتصالات محکم اجزای خرپا به هم

برای اتصال اجزای خرپا به هم بهتر است از پیچ و مهره استفاده کنید؛ زیرا جوشکاری باعث تضعیف نقاط اتصال در برابر فشارهای وارده می‌شود. درواقع، اتصال با پیچ و مهره به جای جوش برای پایداری بیشتر است. البته پیچ و مهره باید کیفیت بالایی داشته باشند تا بتوانند اتصالات محکم و پایداری را برقرار کنند.

• افزودن پروفیل‌های ضربدری

بعد از احداث خرپا با قوطی بهتر است به منظور حفظ پایداری جانبی، بین آن‌ها دو قوطی یا پروفیل پرلین به شکل ضربدری تعبیه کرد. درکل، پروفیل‌های متقاطع را با هدف ثبات جانبی میان اجزای خرپا می‌افزایند. به‌این‌ترتیب، افزودن پروفیل‌های ضربدری برای پایداری جانبی است و به افزایش کیفیت کلی خرپا کمک می‌کند.

• استفاده از تجهیزات جانبی

در برخی موارد با توجه به ساختار کار نیاز به استفاده از تجهیزات جانبی مانند تهویه، عایق و رنگ‌آمیزی محافظتی است. بعد از تعبیه تجهیزات جانبی موردنظر هم نوبت به تست کیفیت می‌رسد. برای این منظور، میزان کیفیت و مقاومت خرپا با آزمایشات مهندسی مورد سنجش و ارزیابی قرار می‌گیرد.

نحوه ساخت خرپا با پروفیل: تک‌شیب، دوشیب و فضاکار

امکان ساخت خرپا به صورت تک‌شیب، دوشیب و حتی سه‌بعدی یا همان مدل فضاکار وجود دارد. از بین این موارد، مدل‌های تک‌شیب و دوشیب بیشتر در ساخت خرپا مورداستفاده قرار می‌گیرند. درادامه به بررسی هر یک از این موارد پرداخته شده است:

• خرپای تک‌ شیب

این مدل متشکل از سه ضلع اصلی است. اولی، ضلع هم‌راستا با زمین، دیگری قائم و سومی هم، ضلع شیب‌داری بوده که با اضلاع دیگر، مثلث قائم‌الزاویه را ایجاد می‌کنند. برای محاسبه ارتفاع خرپا یا همان ضلع قائمه هم بایستی شیب را در قاعده ضرب کرد. (مقدار قاعده اغلب برابر با عرض دهانه سازه است.) فرمول مربوطه را در قسمت زیر آورده‌ایم.

خرپای تک‌شیب: محاسبه ارتفاع = قاعده × شیب (مثال: ۱۰ متر و ۲۵٪ → ۲٫۵ متر)

• خرپای دو‌شیب

طراحی خرپای دو‌شیب بدین صورت است که دو خرپای تک‌شیب از طرف ضلع قائم در کنار هم قرار می‌گیرند. برهمین‌اساس، طول دو شیب خرپا با هم برابر است. برای محاسبه ارتفاع خرپای دو‌شیب بایستی طول ضلع پایین را بر ۲ تقسیم کنید و بعد از آن، جواب را در شیب ضرب نمایید‌. فرمول مربوطه بدین شرح است:

خرپای دوشیب: دو تا تک‌شیب کنار هم؛ ارتفاع = (قاعده÷۲)×شیب (مثال: ۱۲۵ سانتی‌متر برای قاعده ۱۰ متر و شیب ۲۵٪)

• خرپای فضاکار

خرپای فضاکار یا فضایی به‌عنوان فناوری پیشرفته طرفداران زیادی دارد. سیستم کلی آن متشکل از شبکه‌های سه‌بعدی از خرپاها است. این مدل، در پروژه‌های بزرگ و پیچیده مورداستفاده قرار می‌گیرد و اغلب در اشکال منحنی، گنبدی، هرمی و... پیاده‌سازی می‌شود. درکل، سازه فضاکار ساختار پیچیده‌ای دارد و برای پروژه‌های خاص مناسب است.

مزایا و چالش‌های ساخت خرپا با پروفیل

ساخت خرپا با پروفیل مشمول مزایا و چالش‌هایی می‌شود که منجر به محدودیت استفاده از آن در برخی از پروژه‌ها شده است. درابتدا مزایای احداث خرپا با پروفیل را برشمرده‌ایم:

• وزن سبک
• مقاومت بالا
• توزیع یکنواخت بار
• نصب سریع و آسان
• مقاوم در برابر زلزله
• قیمت مقرون‌به‌صرفه

معایب و چالش‌های ساخت خرپا نیز عبارت است از:

• نیاز به دقت بالا
• فضای زیاد موردنیاز
• مقاوم کم در برابر خوردگی
• محدودیت برای سازه‌های کوچک
• بالا بودن هزینه نگهداری و تعمیر

مثال‌ها و مقاطع استاندارد برای ساخت خرپا با پروفیل

استفاده از مقاطع استاندارد برای ساخت خرپا با پروفیل اهمیت ویژه‌ای دارد. اصولا، مقاطع و ابعاد آن‌ها را با توجه به نوع خرپا در نظر می‌گیرند. خرپا انواع مختلفی دارد که از آن‌ها می‌توان به خرپای شاه‌تیر، پرات، هاو، چتری برای دهانه‌های مختلف اشاره کرد. برای مثال، خرپای پرات با مقاطع فولادی یا چوب ایجاد می‌شود و به دلیل مقاومت عالی در برابر فشار اغلب در ساخت سقف‌ها و پل‌ها مورداستفاده قرار می‌گیرد. از این خرپا می‌توان در دهانه‌های 30 الی ۶۰ متری استفاده کرد.

نمونه دیگر، خرپای هاو است که جنس چوبی دارد و در دهانه‌های حدود ۳۰ بکار گرفته می‌شود. بنابراین، جنس مقطع، ابعاد و دهانه قابل استفاده خرپا به نوع آن بستگی دارد. بعلاوه همانطور که اشاره شد، در خرپای سقف از پروفیل ۶×۶ اینچ استفاده می‌کنند. همچنین، پروفیل ۱۰۰×۴۰ برای دهانه ۱۵ متری و قوطی دوبل برای مناطق با بارگذاری بالا کاربرد دارد. درمجموع، تمام جوانب باید توسط مهندس سازه مورد محاسبه و بررسی قرار بگیرد و سپس، مقاطع با توجه به نیاز پروژه خریداری و آماده مصرف شوند.

استانداردها و نکات اجرایی برای ساخت خرپا با پروفیل

استانداردهای تعریف‌شده در ساخت خرپا با پروفیل شامل استاندارد ISO، EN، AISC و مقررات ملی ساختمان ایران برای طراحی، جوشکاری و بررسی بارگذاری می‌شود که درادامه به بررسی یکایک آن‌ها پرداخته‌ایم:

• استانداردهای بین‌المللی: استاندارد ISO 19902 مخصوص سازه‌های خرپایی فولادی دریایی و استاندارد ISO 2408 ویژه سیم‌های فلزی.
• استانداردهای آمریکایی: استاندارد AISC 360-16 مخصوص طراحی سازه فولادی، استاندارد AISC 7-16 جهت بارگذاری و استاندارد AWS D1.1 مخصوص جوشکاری.
• استانداردهای اروپایی: استاندارد EN 1993 (یوروکد ۳) و استاندارد EN 1090 جهت طراحی و ساخت سازه‌‌های فولادی.
• استانداردهای ایران: اشاره به سازه‌های فلزی و نحوه بارگذاری آن‌ها.

نکات مهم در ساخت خرپا

احداث خرپا مستلزم رعایت چند نکته است که از مهم‌ترین آن‌ها می‌توان به بکارگیری تجهیزات مناسب و محافظت از نیروهای کار اشاره کرد. همچنین، کنترل کیفیت مستمر باید انجام بگیرد تا ضعف خرپا بررسی شده و از شکست آن جلوگیری به عمل آید. محافظت در برابر خوردگی را هم به یکی از اولویت‌ها تبدیل کنید تا مشکلی در ساختار آن ایجاد نشود. برای افزایش مقاومت خرپا در برابر خوردگی می‌توان از پروفیل‌های گالوانیزه استفاده کرد. علاوه‌براین، طرح و نقشه باید با استفاده از نرم‌افزار مورد سنجش قرار بگیرد و تمام زوایای آن به صورت دقیق ارزیابی شود. درمجموع، بهتر است تمام مراحل خرپا از طراحی آن گرفته تا نصب و اجرا توسط افراد ماهر انجام بگیرد تا خروجی کار در سطح استانداردهای ملی و بین‌المللی قرار داشته باشد.

چگونه با استفاده از پروفیل، خرپایی مقاوم و مقرون‌به‌صرفه بسازیم؟

ساخت خرپا با پروفیل و قوطی یکی از ترفندهای مقاوم‌سازی سازه‌های سبک است که اغلب در پروژه‌های ساختمانی و صنعتی مورداستفاده قرار می‌گیرد. در احداث خرپا باید به مواردی نظیر نوع پروفیل و ابعاد آن توجه داشته باشید. از اهمیت انتخاب دقیق پروفیل می‌توان به افزایش چشمگیر مقاومت سازه و کاهش هزینه‌های ساخت‌وساز اشاره کرد. حتی در طراحی مهندسی آن هم نوع پروفیل بسیار مهم است؛ درواقع، پروفیل منتخب باید توانایی تحمل بارهای مرده، زنده، باد و زلزله را داشته باشد. ازطرفی، اتصالات مطمئن نیز اهمیت دارد و بهترین گزینه موجود، استفاده از پیچ و مهره باکیفیت است. به‌طورکلی، با رعایت نکات طراحی و ساخت خرپا می‌توان به مقاوم‌سازی اصولی سازه موردنظر کمک کرد.
