بررسی حروف اختصاری بر روی سیم برق

برای انتخاب صحیح سیم یا کابل در پروژه‌های برقی، دانستن فقط ضخامت یا رنگ کافی نیست؛ بلکه آنچه واقعاً اهمیت دارد، در حروف اختصاری‌ای نهفته است که روی بدنه سیم‌ها درج شده‌اند. این کدهای انگلیسی کوچک، اطلاعات بزرگی در خود دارند: از نوع هادی گرفته تا عایق، مقاومت، کاربرد و حتی محل استفاده. استانداردهایی مثل VDE آلمان، پایه‌گذار این نشانه‌گذاری‌ها بوده‌اند و امروز هم در ایران به‌صورت گسترده استفاده می‌شوند. در این مقاله، به‌جای حفظ کردن کدها، منطق پشت آن‌ها را یاد می‌گیریم؛ اینکه هر حرف چه چیزی را نشان می‌دهد و چطور می‌توان از روی آن تشخیص داد یک سیم یا کابل دقیقاً مناسب چه کاربردی است.کا

معنی حروف انگلیسی بر روی سیم‌ ها

معنی حروف انگلیسی بر روی سیم‌ها به شرح زیر است:

• NYA: به معنی سیم تک لا با روکش پلاستیک و مورد استفاده در برق کشی های ساختمانی است.
• NYAF:  برای سیم افشان با روکش پلاستیک و مورد استفاده در برق کشی ساختمان است.
• NSYA: سیم های مخصوص با روکش پلاستیک برای برق کشی ساختمان دارای این حروف هستند.
• NYM: این حروف نشان دهنده ی سیم مقاوم در برابر رطوبت هستند.
• NYZ: سیمی با روکش پلاستیک که مخصوص روشنایی و لوازم خانگی است.
• NYFA: سیم برای روشنایی با این حروف شناخته میشود.
• NYFAZ: حروفی که برای سیم روشنایی دولا استفاده می‌شود.
• Y: حرفی که برای سیم های تلفن و مکالمه استفاده می‌شود.
• T: سیم آنتن (کواکسیال) با این حرف نشان داده می‌شود.

اما به‌صورت‌کلی می‌توان گفت: حرف N طبق استاندارد آلمان نشان دهنده‌ی سیم‌های مسی بوده و حرف Y برای سیم‌های دارای عایق PVC است. حروف S و Z نیز حروف اختصاری سیم‌های مخصوص هستند. حرف F برای سیم‌های نرم، A سیم‌های مورداستفاده در لوله‌ها و M حرف اختصاری سیم مقاوم در برابر رطوبت است.

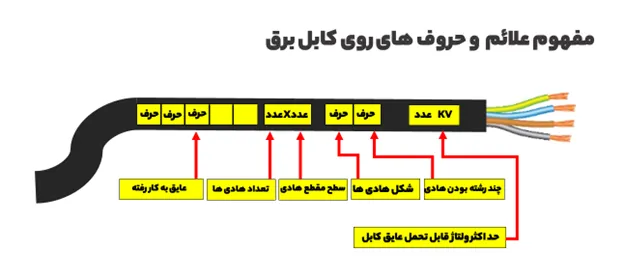

بررسی حروف اختصاری بر روی کابل برق

حروفی که برای عایق و هادی کابل‌ها استفاده می‌شود به صورت زیر است:

N: کابل نرم شده مسی با استاندارد VDE
NA: کابل نرم شده آلومینیومی با استاندارد VDE
Y: عایق  PVC  (Y اولین حرف در بین حروف موجود است)
Y: غلاف PVC (دومین حرف دربین حروف موجود)
B: کابل آرموردار یا HV با نوار فلزی و یا بانداژ فولادی
F: کابل آرموردار با سیم تخت
C: کابل دارای سیم نول
K: کابل با غلاف سربی
E: کابل با سه غلاف سربی
T: کابل دارای خودنگهدار (کابل هوایی)
A: غلاف خارجی دوبل (درصورتی که بعد ازN  نباشد)
S: حفاظ مسی؛ از تسمه پهن ولی نازک درست شده و دور عایق پیچیده می‌شود
J: کابلی که دارای سیم به رنگ سبز ویا زرد است برای ارت
R: کابل آرموردار با سیم گرد و یا مفتول فولادی قلع اندود
Z: کابل آرموردار با سیم پروفیلی
G: حفاظ‌های فولادی و نواری شکل
GB: حفاظ‌هایی از جنس فولاد و نواری شکل یا تسمه فولادی مارپیچ که برای محکم کردن زره F یا زره R هستند.
SE: حفاظ مسی که دور هر سیم از سیم‌های کابل‌های چند رشته پیچیده شده برای محدود شدن میدان های مغناطیسی.

شما با دانستن این حروف می‌توانید به راحتی کاربرد هر سیم برق را تشخیص دهید و بفهمید که از آن سیم در کجا و برای چه کارهایی استفاده می‌شود. توجه داشته باشید که نوع سیم ممکن است تأثیر زیادی بر روی قیمت کابل برق نیز تأثیر داشته باشد.
