جدول اشتال لوله

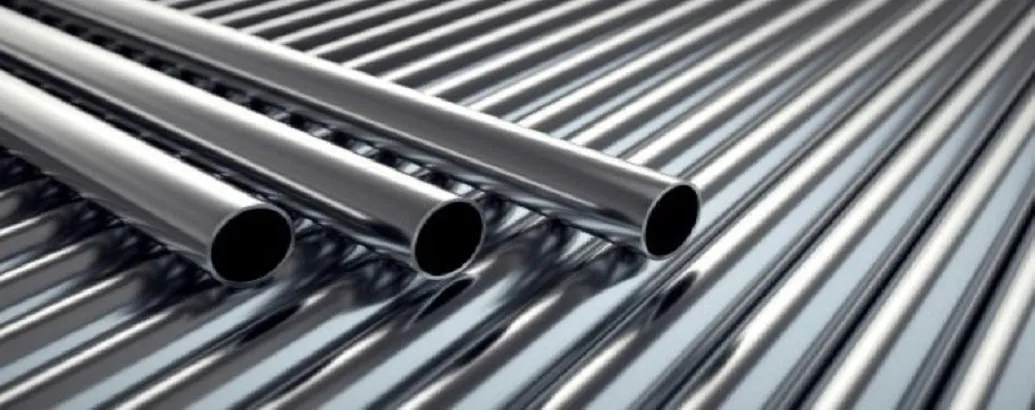

جدول اشتال لوله، یکی از هندبوک های مورد استفاده مهندسان ناظر پروژه های عمرانی است. از آن جا که وزن لوله می تواند یکی از فاکتورهای بسیار مهم برای استحکام سازه باشد، اطلاع از وزن استاندارد هر سایز به پیمانکاران کمک می کند تا بهترین نوع آن را برای پروژه خود انتخاب و خریداری کنند. در ادامه به معرفی جدول اشتال لوله فولادی می پردازیم.
جدول اشتال لوله
برای استفاده از این جدول لازم است تا با پارامترهای هندسی لوله که به شرح زیر است آشنا باشیم:
D= قطر بیرونی لوله، T= ضخامت، A= سطح جانبی لوله در یک متر، M=گشتاور پلاستیکی، W= گشتاور مقاوم، I= ممان اینرسی (مساحت گشتاور درجه دوم)، i= شعاع ماند (ژیراسیون).
جدول اشتال لوله | ||||||
D mm | T mm | A cm2 | M Kg/m | I cm4 | W cm3 | i cm |
۳۳٫۷ | ۲٫۶ | ۲٫۵۴ | ۱٫۹۹ | ۳٫۰۹ | ۱٫۸۴ | ۱٫۱ |
۳۳٫۷ | ۳٫۲ | ۳٫۰۷ | ۲٫۴۱ | ۳٫۶ | ۲٫۱۴ | ۱٫۰۸ |
۳۳٫۷ | ۴ | ۳٫۷۳ | ۲٫۹۳ | ۴۰۱۹ | ۲٫۴۹ | ۱٫۰۶ |
۴۲٫۴ | ۲٫۶ | ۳٫۲۵ | ۲٫۵۵ | ۶٫۴۶ | ۳٫۰۵ | ۱٫۴۱ |
۴۲٫۴ | ۳٫۲ | ۳٫۹۴ | ۳٫۰۹ | ۷٫۶۲ | ۳٫۵۹ | ۱٫۳۹ |
۴۲٫۴ | ۴ | ۴٫۸۳ | ۳٫۷۹ | ۸٫۹۹ | ۴٫۲۴ | ۱٫۳۶ |
۴۸٫۳ | ۲٫۶ | ۳٫۷۳ | ۲٫۹۳ | ۹٫۷۸ | ۴٫۰۵ | ۱٫۶۲ |
۴۸٫۳ | ۳٫۲ | ۴٫۵۳ | ۳٫۵۶ | ۱۱٫۶ | ۴٫۸ | ۱٫۶ |
۴۸٫۳ | ۴ | ۵٫۵۷ | ۴٫۳۷ | ۱۳٫۸ | ۵٫۷ | ۱٫۵۷ |
۶۰٫۳ | ۳٫۲ | ۵٫۷۴ | ۴٫۵۱ | ۲۳٫۵ | ۷٫۷۸ | ۲٫۰۲ |
۶۰٫۳ | ۴ | ۷٫۰۷ | ۵٫۵۵ | ۲۸٫۲ | ۹٫۳۴ | ۲ |
۶۰٫۳ | ۵ | ۸٫۶۹ | ۶٫۸۲ | ۳۳٫۵ | ۱۱٫۱ | ۱٫۹۶ |
۷۶٫۱ | ۳٫۲ | ۷٫۳۳ | ۵٫۷۵ | ۴۸٫۸ | ۱۲٫۸ | ۲٫۵۸ |
۷۶٫۱ | ۴ | ۹٫۰۶ | ۷٫۱۱ | ۵۹٫۱ | ۱۵٫۵ | ۲٫۵۵ |
۷۶٫۱ | ۵ | ۱۱٫۲ | ۸٫۷۷ | ۷۰٫۹ | ۱۸٫۶ | ۲٫۵۲ |
۸۸٫۹ | ۳٫۲ | ۸٫۶۲ | ۶٫۷۶ | ۷۹٫۲ | ۱۷٫۸ | ۳٫۰۳ |
۸۸٫۹ | ۴ | ۱۰٫۷ | ۸٫۳۸ | ۹۶٫۳ | ۲۱٫۷ | ۳ |
۸۸٫۹ | ۵ | ۱۳٫۲ | ۱۰٫۳ | ۱۱۶ | ۲۶٫۲ | ۲٫۹۷ |
۸۸٫۹ | ۶ | ۱۵٫۶ | ۱۲٫۳ | ۱۳۵ | ۳۰٫۴ | ۲٫۹۴ |
۸۸٫۹ | ۶٫۳ | ۱۶٫۳ | ۱۲٫۸ | ۱۴۰ | ۳۱٫۵ | ۲٫۹۳ |
۱۰۱٫۶ | ۴ | ۱۲٫۳ | ۹٫۶۳ | ۱۴۶ | ۲۸٫۸ | ۳٫۴۵ |
۱۰۱٫۶ | ۵ | ۱۵٫۲ | ۱۱٫۹ | ۱۷۷ | ۳۴٫۹ | ۳٫۴۲ |
۱۰۱٫۶ | ۶٫۳ | ۱۸٫۹ | ۱۴٫۸ | ۲۱۵ | ۴۲٫۳ | ۳٫۳۸ |
۱۱۴٫۳ | ۴ | ۱۳٫۹ | ۱۰٫۹ | ۲۱۱ | ۳۶٫۹ | ۳٫۹ |
۱۱۴٫۳ | ۵ | ۱۷٫۲ | ۱۳٫۵ | ۲۵۷ | ۴۵ | ۳٫۸۷ |
۱۱۴٫۳ | ۶٫۳ | ۲۱٫۴ | ۱۶٫۸ | ۳۱۳ | ۵۴٫۷ | ۳٫۸۲ |
۱۱۴٫۳ | ۸ | ۲۶٫۷ | ۲۱ | ۳۷۹ | ۶۶٫۴ | ۳٫۷۷ |
۱۳۹٫۷ | ۴ | ۱۷٫۱ | ۱۳٫۴ | ۳۹۳ | ۵۶٫۲ | ۴٫۸ |
۱۳۹٫۷ | ۵ | ۲۱٫۲ | ۱۶٫۶ | ۴۸۱ | ۶۸٫۸ | ۴٫۷۷ |
۱۳۹٫۷ | ۶۰۳ | ۲۶٫۴ | ۲۰٫۷ | ۵۸۹ | ۸۴٫۳ | ۴٫۷۲ |
۱۳۹٫۷ | ۸ | ۳۳٫۱ | ۲۶ | ۷۲۰ | ۱۰۳ | ۴٫۶۶ |
۱۳۹٫۷ | ۱۲٫۵ | ۵۰ | ۳۹٫۲ | ۱۰۲۰ | ۱۴۶ | ۴٫۵۲ |
۱۶۸٫۳ | ۵ | ۲۵٫۷ | ۲۰٫۱ | ۸۵۶ | ۱۰۲ | ۵٫۷۸ |
۱۶۸٫۳ | ۶٫۳ | ۳۲٫۱ | ۲۵٫۲ | ۱۰۵۳ | ۱۲۵ | ۵٫۷۳ |
۱۶۸٫۳ | ۸ | ۴۰٫۳ | ۳۱٫۶ | ۱۲۹۷ | ۱۵۴ | ۵٫۶۷ |
۱۶۸٫۳ | ۱۰ | ۴۹٫۷ | ۳۹ | ۱۵۶۴ | ۱۸۶ | ۵٫۶۱ |
۱۶۸٫۳ | ۱۲٫۵ | ۶۱٫۲ | ۴۸ | ۱۸۶۸ | ۲۲۲ | ۵٫۵۳ |
۱۷۷٫۸ | ۶٫۳ | ۳۳٫۹ | ۲۶٫۶ | ۱۲۵۰ | ۱۴۱ | ۶٫۰۷ |
۱۷۷٫۸ | ۸ | ۴۲٫۷ | ۳۳٫۵ | ۱۵۴۱ | ۱۷۳ | ۶٫۰۱ |
۱۷۷٫۸ | ۱۰ | ۵۲٫۷ | ۴۱٫۴ | ۱۸۶۲ | ۲۰۹ | ۵٫۹۴ |
۱۷۷٫۸ | ۱۲٫۵ | ۶۴٫۹ | ۵۱ | ۲۲۳۰ | ۲۵۱ | ۵٫۸۶ |
۱۹۳٫۷ | ۶٫۳ | ۳۷٫۱ | ۲۹٫۱ | ۱۶۳۰ | ۱۶۸ | ۶٫۶۳ |
۱۹۳٫۷ | ۸ | ۴۶٫۷ | ۳۶٫۶ | ۲۰۱۶ | ۲۰۸ | ۶٫۵۷ |
۱۹۳٫۷ | ۱۰ | ۵۷٫۷ | ۴۵٫۳ | ۲۴۴۲ | ۲۵۲ | ۶٫۵ |
۱۹۳٫۷ | ۱۶ | ۸۹ | ۷۰٫۱ | ۳۵۵۴ | ۳۶۷ | ۶٫۳۱ |
۲۱۹٫۱ | ۶٫۳ | ۴۲٫۱ | ۳۳٫۱ | ۲۳۸۶ | ۲۱۸ | ۷٫۵۳ |
۲۱۹٫۱ | ۸ | ۵۳٫۱ | ۴۱٫۶ | ۲۹۶۰ | ۲۷۰ | ۷٫۴۷ |
۲۱۹٫۱ | ۱۰ | ۶۵٫۷ | ۵۱٫۶ | ۳۵۹۸ | ۳۲۸ | ۷٫۴۲ |
۲۱۹٫۱ | ۱۶ | ۱۰۲ | ۸۰٫۱ | ۵۲۹۷ | ۴۸۳ | ۷٫۲ |
۲۱۹٫۱ | ۲۰ | ۱۲۷ | ۹۸٫۲ | ۶۲۶۱ | ۵۷۲ | ۷٫۰۷ |
۲۴۴٫۵ | ۶٫۳ | ۴۷٫۱ | ۳۷ | ۳۳۴۶ | ۲۷۴ | ۸٫۴۲ |
۲۴۴٫۵ | ۸ | ۵۹٫۴ | ۴۶٫۷ | ۴۱۶۰ | ۳۴۰ | ۸٫۳۷ |
۲۴۴٫۵ | ۱۰ | ۷۳٫۷ | ۵۷۰۸ | ۵۰۷۳ | ۴۱۵ | ۸٫۳ |
۲۴۴٫۵ | ۱۲٫۵ | ۹۱٫۱ | ۷۱٫۵ | ۶۹۴۷ | ۵۰۳ | ۸٫۲۱ |
۲۴۴٫۵ | ۱۶ | ۱۱۵ | ۹۰٫۲ | ۷۵۳۳ | ۶۱۶ | ۸٫۱ |
۲۴۴٫۵ | ۲۰ | ۱۴۱ | ۱۱۱ | ۸۹۵۷ | ۷۳۳ | ۷٫۹۷ |
۲۴۴٫۵ | ۲۵ | ۱۷۲ | ۱۳۵ | ۱۰۵۱۷ | ۸۶۰ | ۷٫۸۱ |
۲۷۳ | ۶٫۳ | ۵۲٫۸ | ۴۱٫۴ | ۴۶۹۶ | ۳۴۴ | ۹٫۴۳ |
۲۷۳ | ۸ | ۶۶٫۶ | ۵۲٫۳ | ۵۸۵۲ | ۴۲۹ | ۹٫۳۷ |
۲۷۳ | ۱۰ | ۸۲٫۶ | ۶۴٫۹ | ۷۱۵۴ | ۵۲۴ | ۹٫۳۱ |
۲۷۳ | ۱۲٫۵ | ۱۰۲ | ۸۰٫۳ | ۸۶۹۷ | ۶۳۷ | ۹٫۲۲ |
۲۷۳ | ۱۶ | ۱۲۹ | ۱۰۱ | ۱۰۷۰۷ | ۷۸۴ | ۹٫۱ |
۲۷۳ | ۲۰ | ۱۵۹ | ۱۲۵ | ۱۲۷۹۸ | ۹۳۸ | ۸٫۹۷ |
۲۷۳ | ۲۵۰ | ۱۹۵ | ۱۵۳ | ۱۵۱۲۷ | ۱۱۰۸ | ۸٫۸۱ |
۳۲۳٫۹ | ۸ | ۷۹٫۴ | ۶۲٫۳ | ۹۹۱۰ | ۶۱۲ | ۱۱٫۲ |
۳۲۳٫۹ | ۱۰ | ۹۸٫۶ | ۷۷٫۴ | ۱۲۱۵۸ | ۷۵۱ | ۱۱٫۱ |
۳۲۳٫۹ | ۱۲٫۵ | ۱۲۲ | ۹۶ | ۱۴۸۴۷ | ۹۱۷ | ۱۱ |
۳۲۳٫۹ | ۱۶ | ۱۵۵ | ۱۲۱ | ۱۸۳۹۰ | ۱۱۳۶ | ۱۰٫۹ |
۳۲۳٫۹ | ۲۰ | ۱۹۱ | ۱۵۰ | ۲۲۱۳۹ | ۱۳۶۷ | ۱۰٫۸ |
۳۲۳٫۹ | ۲۵ | ۲۳۵ | ۱۸۴ | ۲۶۴۰۰ | ۱۶۳۰ | ۱۰٫۶ |
۳۵۵٫۶ | ۸ | ۸۷٫۴ | ۶۸٫۶ | ۱۳۲۰۱ | ۷۴۲ | ۱۲٫۳ |
۳۵۵٫۶ | ۱۰ | ۱۰۹ | ۸۵٫۲ | ۱۶۲۲۳ | ۹۱۲ | ۱۲٫۲ |
۳۵۵٫۶ | ۱۲٫۵ | ۱۳۵ | ۱۰۶ | ۱۹۸۵۲ | ۱۱۱۷ | ۱۲٫۱ |
۳۵۵٫۶ | ۱۶ | ۱۷۱ | ۱۵۴ | ۲۴۶۶۳ | ۱۳۸۷ | ۱۲ |
۳۵۵٫۶ | ۲۰ | ۲۱۱ | ۱۶۶ | ۲۹۷۹۲ | ۱۶۷۶ | ۱۱٫۹ |
۳۵۵٫۶ | ۲۵ | ۲۶۰ | ۲۰۴ | ۳۵۶۷۷ | ۲۰۰۷ | ۱۱٫۷ |
۴۰۶٫۴ | ۱۰ | ۱۲۵ | ۹۷٫۸ | ۲۴۴۷۶ | ۱۲۰۵ | ۱۴ |
۴۰۶٫۴ | ۱۲٫۵ | ۱۵۵ | ۱۲۱ | ۳۰۰۳۱ | ۱۴۷۸ | ۱۳٫۹ |
۴۰۶٫۴ | ۱۶ | ۱۹۶ | ۱۵۴ | ۳۷۴۴۹ | ۱۸۴۳ | ۱۳٫۸ |
۴۰۶٫۴ | ۲۰ | ۲۴۳ | ۱۹۱ | ۴۵۴۳۲ | ۲۲۳۶ | ۱۳٫۷ |
۴۰۶٫۴ | ۲۵ | ۳۰۰ | ۲۳۵ | ۵۴۷۰۲ | ۲۶۹۲ | ۱۳٫۵ |
۴۰۶٫۴ | ۳۰ | ۳۵۵ | ۲۷۸ | ۶۳۲۲۴ | ۳۱۱۱ | ۱۳٫۳ |
۴۰۶٫۴ | ۴۰ | ۴۶۰ | ۳۶۱ | ۷۸۱۸۶ | ۳۸۴۸ | ۱۳ |
۴۵۷ | ۱۰ | ۱۴۰ | ۱۱۰ | ۳۵۰۹۱ | ۱۵۳۶ | ۱۵٫۸ |
۴۵۷ | ۱۲٫۵ | ۱۷۵ | ۱۳۷ | ۴۳۱۴۵ | ۱۸۸۸ | ۱۵٫۷ |
۴۵۷ | ۱۶ | ۲۲۲ | ۱۷۴ | ۵۳۹۵۹ | ۲۳۶۱ | ۱۵٫۶ |
۴۵۷ | ۲۰ | ۲۷۵ | ۲۱۶ | ۶۵۶۸۱ | ۲۸۷۴ | ۱۵٫۵ |
۴۵۷ | ۲۵ | ۳۳۹ | ۲۶۶ | ۷۹۴۱۵ | ۳۴۷۵ | ۱۵٫۳ |
۴۵۷ | ۳۰ | ۴۰۲ | ۳۱۶ | ۹۲۱۷۳ | ۴۰۳۴ | ۱۵٫۱ |
۴۵۷ | ۴۰ | ۵۲۴ | ۴۱۱ | ۱۱۴۹۴۹ | ۵۰۳۱ | ۱۴٫۸ |
۴۵۷ | ۵۰ | ۶۳۹ | ۵۰۲ | ۱۳۴۳۷۵ | ۵۸۸۱ | ۱۴٫۵ |
۵۰۸ | ۱۰ | ۱۵۶ | ۱۲۳ | ۴۵۸۲۰ | ۱۹۱۰ | ۱۷٫۶ |
۵۰۸ | ۱۲٫۵ | ۱۹۵ | ۱۵۳ | ۵۹۷۵۵ | ۲۳۵۳ | ۱۷٫۵ |
۵۰۸ | ۱۶ | ۲۴۷ | ۱۹۴ | ۷۴۹۰۹ | ۲۹۴۹ | ۱۷٫۴ |
۵۰۸ | ۲۰ | ۳۰۷ | ۲۴۱ | ۹۱۴۲۸ | ۳۶۰۰ | ۱۷٫۳ |
۵۰۸ | ۲۵ | ۳۷۹ | ۲۹۸ | ۱۱۰۹۱۸ | ۴۳۶۷ | ۱۷٫۱ |
۵۰۸ | ۳۰ | ۴۵۱ | ۳۵۴ | ۱۲۹۱۷۳ | ۵۰۸۶ | ۱۶٫۹ |
۵۰۸ | ۴۰ | ۵۸۸ | ۴۶۲ | ۱۶۲۱۸۸ | ۶۳۸۵ | ۱۶٫۶ |
۵۰۸ | ۵۰ | ۷۱۹ | ۵۶۵ | ۱۹۰۸۸۵ | ۷۵۱۵ | ۱۶٫۳ |
۶۱۰ | ۱۰ | ۱۸۸ | ۱۴۸ | ۸۴۸۴۷ | ۲۷۸۲ | ۲۱٫۲ |
۶۱۰ | ۱۲٫۵ | ۲۳۵ | ۱۸۴ | ۱۰۴۷۵۵ | ۳۴۳۵ | ۲۱٫۱ |
۶۱۰ | ۱۶ | ۲۹۹ | ۲۳۴ | ۱۳۱۷۸۱ | ۴۳۲۱ | ۲۱ |
۶۱۰ | ۲۰ | ۳۷۱ | ۲۹۱ | ۱۶۱۴۹۰ | ۵۲۹۵ | ۲۰٫۹ |
۶۱۰ | ۲۵ | ۴۵۹ | ۳۶۱ | ۱۹۶۹۰۶ | ۶۴۵۶ | ۲۰٫۷ |
۶۱۰ | ۳۰ | ۵۴۷ | ۴۲۹ | ۲۳۰۴۷۶ | ۷۵۵۷ | ۲۰٫۵ |
۶۱۰ | ۴۰ | ۷۱۶ | ۵۶۲ | ۲۹۲۳۳۳ | ۹۵۸۵ | ۲۰٫۲ |
۶۱۰ | ۵۰ | ۸۸۰ | ۶۹۱ | ۳۴۷۵۷۰ | ۱۱۳۹۶ | ۱۹٫۹ |
۷۱۱ | ۱۰ | ۲۲۰ | ۱۷۳ | ۱۳۵۳۰۱ | ۳۸۰۶ | ۲۴٫۸ |
۷۱۱ | ۲۰ | ۴۳۴ | ۳۴۱ | ۲۵۹۳۵۱ | ۷۲۹۵ | ۲۴٫۴ |
۷۱۱ | ۲۵ | ۵۳۹ | ۴۲۳ | ۳۱۷۳۵۷ | ۸۹۲۷ | ۲۴٫۳ |
۷۱۱ | ۳۰ | ۶۴۲ | ۵۰۴ | ۳۷۲۷۹۰ | ۱۰۴۸۶ | ۲۴٫۱ |
۷۱۱ | ۴۰ | ۸۴۳ | ۶۶۲ | ۴۷۶۲۴۲ | ۱۳۳۹۶ | ۲۳٫۸ |
۷۱۱ | ۵۰ | ۱۰۳۸ | ۸۱۵ | ۵۷۰۳۱۲ | ۱۶۰۴۳ | ۲۳٫۴ |
۷۱۱ | ۶۰ | ۱۲۲۷ | ۹۶۳ | ۶۵۵۵۸۳ | ۱۸۴۴۱ | ۲۳٫۱ |
۷۶۲ | ۱۰ | ۲۳۶ | ۱۸۵ | ۱۶۷۰۲۸ | ۴۳۸۶ | ۲۶٫۶ |
۷۶۲ | ۱۶ | ۳۷۵ | ۲۹۴ | ۲۶۰۹۷۳ | ۶۸۵۰ | ۲۶٫۴ |
۷۶۲ | ۲۰ | ۴۶۶ | ۳۶۶ | ۳۲۱۰۸ | ۸۴۲۷ | ۲۶٫۲ |
۷۶۲ | ۲۵ | ۵۷۹ | ۴۵۴ | ۳۹۳۴۶۱ | ۱۰۳۲۷ | ۲۶٫۱ |
۷۶۲ | ۳۰ | ۶۹۰ | ۵۴۲ | ۴۶۲۸۵۳ | ۱۲۱۴۸ | ۲۵٫۹ |
۷۶۲ | ۴۰ | ۹۰۷ | ۷۱۲ | ۵۹۳۰۱۱ | ۱۵۵۶۵ | ۲۵٫۶ |
۷۶۲ | ۵۰ | ۱۱۱۸ | ۸۷۸ | ۷۱۲۲۰۷ | ۱۸۶۹۳ | ۲۵٫۲ |
۸۱۳ | ۱۰ | ۲۵۲ | ۱۹۸ | ۲۰۳۳۶۴ | ۵۰۰۳ | ۲۸٫۴ |
۸۱۳ | ۱۶ | ۴۰۱ | ۳۱۴ | ۳۱۸۲۲۲ | ۷۸۲۸ | ۲۸٫۲ |
۸۱۳ | ۲۰ | ۴۹۸ | ۳۹۱ | ۳۹۱۹۰۹ | ۹۶۴۱ | ۲۸ |
۸۱۳ | ۲۵ | ۶۱۹ | ۴۸۶ | ۴۸۰۸۵۶ | ۱۱۸۲۹ | ۲۷٫۹ |
۸۱۳ | ۳۰ | ۷۳۸ | ۵۷۹ | ۵۶۶۳۷۴ | ۱۳۹۳۳ | ۲۷٫۷ |
۹۱۴ | ۱۰ | ۲۸۴ | ۲۲۳ | ۲۹۰۱۴۷ | ۶۳۴۹ | ۳۲ |
۹۱۴ | ۱۶ | ۴۵۱ | ۳۵۴ | ۴۵۵۱۴۲ | ۹۹۵۹ | ۳۱٫۸ |
۹۱۴ | ۲۵ | ۶۹۸ | ۵۴۸ | ۶۹۰۳۱۷ | ۱۵۱۰۵ | ۳۱٫۴ |
۹۱۴ | ۳۰ | ۸۳۳ | ۶۵۶ | ۸۱۴۷۷۵ | ۱۷۸۲۹ | ۳۱٫۳ |
۱۰۱۶ | ۱۰ | ۳۱۶ | ۲۴۸ | ۳۹۹۸۵۰ | ۷۸۷۱ | ۳۵٫۶ |
۱۰۱۶ | ۱۶ | ۵۰۳ | ۳۹۵ | ۶۲۸۴۷۹ | ۱۲۳۷۲ | ۳۵٫۴ |
۱۰۱۶ | ۲۵ | ۷۸ | ۶۱۱ | ۹۵۶۰۸۶ | ۱۸۸۲۱ | ۳۵ |
۱۰۱۶ | ۳۰ | ۹۲۹ | ۷۲۹ | ۱۱۳۰۳۵۲ | ۲۲۲۵۱ | ۳۴٫۹ |
۱۰۶۷ | ۱۰ | ۳۳۲ | ۲۶۱ | ۴۶۳۷۹۲ | ۸۶۹۳ | ۳۷٫۴ |
۱۰۶۷ | ۱۶ | ۵۲۸ | ۴۱۵ | ۷۲۹۶۰۰ | ۱۳۶۷۶ | ۳۷ |
۱۰۶۷ | ۲۵ | ۸۱۸ | ۶۴۲ | ۱۱۱۱۳۵۵ | ۲۰۸۳۱ | ۳٫۹ |
۱۰۶۷ | ۳۰ | ۹۷۷ | ۷۶۷ | ۱۳۱۴۸۶۴ | ۲۴۶۴۶ | ۳٫۷ |
۱۱۶۸ | ۱۰ | ۳۶۴ | ۲۸۶ | ۶۰۹۸۴۳ | ۱۰۴۴۳ | ۴۰٫۹ |
۱۱۶۸ | ۱۶ | ۵۷۹ | ۴۵۵ | ۹۶۰۷۷۴ | ۱۶۴۵۲ | ۴۰٫۷ |
۱۱۶۸ | ۲۵ | ۸۹۸ | ۷۰۵ | ۱۴۶۶۷۱۷ | ۲۵۱۱۵ | ۴۰٫۴ |
۱۲۱۹ | ۱۰ | ۳۸۰ | ۲۹۸ | ۶۹۴۰۱۴ | ۱۱۳۸۷ | ۴۲٫۷ |
۱۲۱۹ | ۱۶ | ۶۰۵ | ۴۷۵ | ۱۰۹۴۰۹۱ | ۱۷۹۵۱ | ۴۲٫۵ |
۱۲۱۹ | ۲۵ | ۹۳۸ | ۷۳۶ | ۱۶۷۱۸۷۳ | ۲۷۴۳۰ | ۴۲٫۲ |
جدول اشتال نقطه اوجی برای رسیدن به مقاصد طراحی پروفیلهای ساختمان های فولادی است. امروزه استفاده از جداول اشتال در دفاتر فنی و طراحی بسیار پرکاربرد و حائز اهمیت بوده و میتوان از آن به عنوان یک هندبوک ساختمانی پرکاربرد نام برد؛ همچنین برای تدوین جدول وزن لوله نیز از این معیار استفاده می شود.
![برای محاسبه وزن و اندازه لوله از جدول اشتال می توان کمک گرفت.](https://contents.ahanonline.com/site/d271ab4725aba060dd3875583160ea0b.jpg)
طبق نظر کارشناسان آهن آنلاین:
“جدول اشتال لوله، یکی از جداول مورد استفاده برای مهندسان عمران و ناظر هر پروژه است. جدول اشتال لوله منطبق با استاندارهای فولادی آلمان تدوین شده است، بنابراین، هر سایز لوله ای که وزنی مطابق با جدول اشتال نداشته باشد، کیفیت پایینی دارد. با کمک جدول اشتال لوله میتوان وزن این محصول را با فرمول محاسبه و جدول آن را رسم کرد. ”
سخن پایانی
در این مطلب به طور کامل درباره جدول اشتال لوله و نحوه استفاده از آن صحبت کردیم. از آنجا که وزن عامل بسیار مهمی در تعیین قیمت لوله است، مطابقت وزن لوله با عدد استاندارد موجود در جدول اشتال، قیمت آن را مشخص می کند.
